工控人家園 綜合討論 FX3U的PLC控制日本東方步進控制器簡單的動作怎么編程？

申長太

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看申長太的主題 / 回貼

樓主發表于: 2010-03-21 09:32

只看樓主 | 小中大

FX3U的PLC控制日本東方步進ASD18B-K控制器簡單的動作怎么編程？哪位高手可以指點下！本人現在家自己玩。提供些簡單的編程讓我觀摩！謝謝！

ljy5602

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 394 個
工控威望: 2532 點
下載積分: 1822 分
在線時間: 1023(小時)
注冊時間: 2008-02-11
最后登錄: 2025-08-25
查看ljy5602的主題 / 回貼

1樓發表于: 2010-03-21 17:45

只看該作者 | 小中大

用脈沖指令PLSY K^ K^Y0/Y1控制唄，你那里有5伏的電源

申長太

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看申長太的主題 / 回貼

2樓發表于: 2010-03-21 19:15

只看該作者 | 小中大

有24V開關電源和7805轉換的5V !有步進使用手冊不知怎們接線！

mqgmqg

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 269 個
工控威望: 2879 點
下載積分: 751 分
在線時間: 415(小時)
注冊時間: 2009-11-12
最后登錄: 2025-08-25
查看mqgmqg的主題 / 回貼

3樓發表于: 2010-03-21 20:45

只看該作者 | 小中大

就是，照著使用手冊接就是了，程序用plsy或plsv都可以，看一下編程手冊就知道怎么用了，
接脈沖信號的時候看準電壓是24V還是5V，小心別燒掉驅動器

申長太

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看申長太的主題 / 回貼

4樓發表于: 2010-03-22 06:26

只看該作者 | 小中大

非常感謝以上的各位路客！

ydp

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ydp的主題 / 回貼

5樓發表于: 2010-03-22 07:24

只看該作者 | 小中大

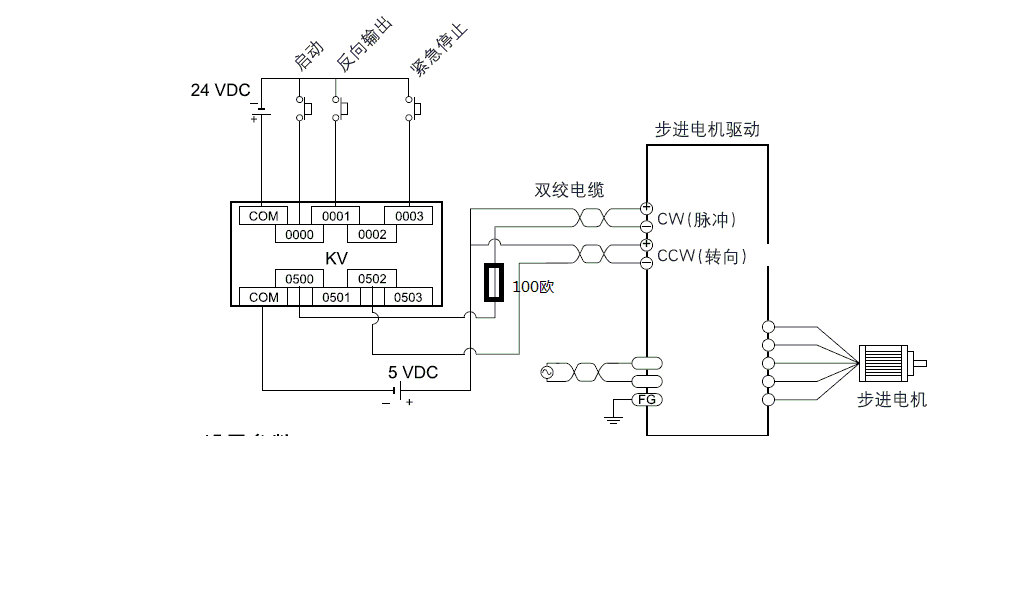

圖片：

步進控制輸入一般有光耦隔開24V不會燒掉它，但在PLC輸出應串一只100歐電阻來保護PLC.

申長太

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看申長太的主題 / 回貼

6樓發表于: 2010-03-24 10:08

只看該作者 | 小中大

非常感謝以上的各位大哥！我的那些腳位標稱和這個有些不同！如果方便可以留下qq或郵箱我把使用手冊發給你！
