工控人家園 三菱工控論壇 旋轉編碼器上的A相、B相和Z相？

«
1
2
»
Pages: 1/2 Go

bg_islang0

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看bg_islang0的主題 / 回貼

樓主發表于: 2009-08-11 20:37

只看樓主 | 小中大

旋轉編碼器上的A相、B相和Z相這三根線是什么意思呀？
他們與PLC怎么接線？三根線必須都接呢還是其一或其二？若都接表示什么意思？

shuangyu

工控行業呆的越久越迷茫.......懂得多?少?......

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 344 個
工控威望: 891 點
下載積分: 1083 分
在線時間: 115(小時)
注冊時間: 2009-08-04
最后登錄: 2024-07-12
查看shuangyu的主題 / 回貼

1樓發表于: 2009-08-11 20:45

只看該作者 | 小中大

A相表示A相脈沖 B 相表示B相脈沖 Z 表示一圈脈沖
看你需要接幾個了？一般用AB相就夠了
如果計圈數就把Z相也接進去。
接線嗎？看你編碼器是集電極輸出還是差分輸出

本帖最近評分記錄：

下載積分:+2(tcx) 熱心助人,加分表揚

湘婉

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看湘婉的主題 / 回貼

2樓發表于: 2009-08-11 22:38

只看該作者 | 小中大

1樓大兄弟你這句話什么意思

湘婉

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看湘婉的主題 / 回貼

3樓發表于: 2009-08-11 22:40

只看該作者 | 小中大

接線嗎？看你編碼器是集電極輸出還是差分輸出,我想清楚你這句話

shuangyu

工控行業呆的越久越迷茫.......懂得多?少?......

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 344 個
工控威望: 891 點
下載積分: 1083 分
在線時間: 115(小時)
注冊時間: 2009-08-04
最后登錄: 2024-07-12
查看shuangyu的主題 / 回貼

4樓發表于: 2009-08-11 22:55

只看該作者 | 小中大

集電極輸出就是A B 相
差分輸出是A- B- A B 相這個抗干擾能力好很
剛才玩游戲中哈

niyouyijian

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看niyouyijian的主題 / 回貼

5樓發表于: 2009-08-22 21:27

只看該作者 | 小中大

旋轉編碼器應該有配套使用的計數器/計時器。
不然還真的不知道怎么接！

bg_islang0

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看bg_islang0的主題 / 回貼

6樓發表于: 2009-09-09 20:52

只看該作者 | 小中大

一樓大哥，我用是的是集電極輸出，用A B 相的話用兩個輸入端。怎么知道Ａ相與Ｂ相相差９０度？
若是差分輸出，A- B- A B 相，是什么意思呀。
求明示！

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5297 個
工控威望: 7523 點
下載積分: 161910 分
在線時間: 3243(小時)
注冊時間: 2007-11-21
最后登錄: 2025-09-01
查看sjm213的主題 / 回貼

7樓發表于: 2009-09-09 23:19

只看該作者 | 小中大

可閱讀指令手冊關于高速計數器的介紹。

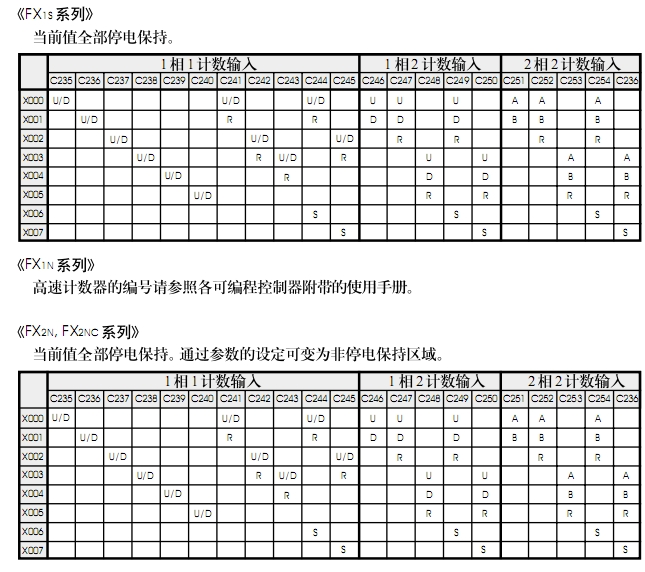

如圖：

可對應計數器號選擇接線方式。

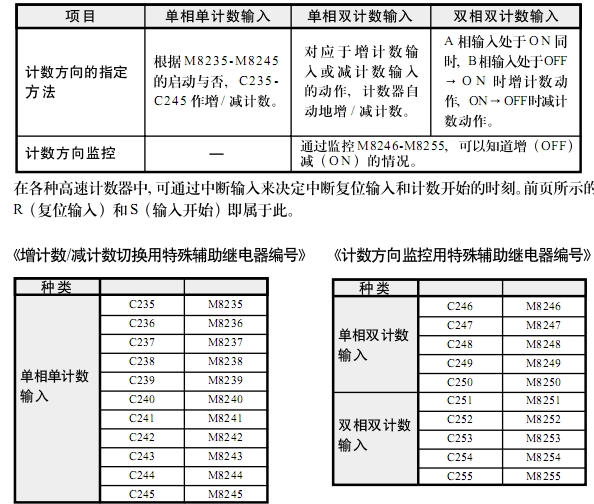

Ａ相與Ｂ相本身就相差９０度，可通過監控對應的特殊輔助繼電器號得出編碼器的正反轉狀態。
差分為何物可上網搜索編碼器原理！

zhaoleizhang

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhaoleizhang的主題 / 回貼

8樓發表于: 2009-09-10 18:33

只看該作者 | 小中大

學習了！

zozo

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zozo的主題 / 回貼

9樓發表于: 2009-09-10 18:43

只看該作者 | 小中大

學習學習

zouxianmei

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 127 個
工控威望: 284 點
下載積分: 589 分
在線時間: 59(小時)
注冊時間: 2008-12-29
最后登錄: 2019-12-17
查看zouxianmei的主題 / 回貼

10樓發表于: 2009-11-15 16:13

只看該作者 | 小中大

學習學習

liuxuekui

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看liuxuekui的主題 / 回貼

11樓發表于: 2009-11-15 19:37

只看該作者 | 小中大

學習了！！！

«
