樓主發表于: 2009-07-19 14:04

只看樓主 | 小中大

那位可以幫忙給畫個電路圖
要求是：1）供電電壓是24v 2）當紅外線接收管接收到紅外光時能夠驅動一個24伏繼電器閉合

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2892 個
工控威望: 4524 點
下載積分: 224529 分
在線時間: 3265(小時)
注冊時間: 2008-02-22
最后登錄: 2025-09-05
查看二手工控電器的主題 / 回貼

1樓發表于: 2009-07-19 14:16

只看該作者 | 小中大

如此簡單的問題難怪沒人回答！找本電子制作類書籍看看就可以！

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/index.htm 或者淘寶網搜索：來電科技自動化網上店

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8313 個
工控威望: 10447 點
下載積分: 21259 分
在線時間: 3125(小時)
注冊時間: 2007-03-01
最后登錄: 2025-09-04
查看guochunyi的主題 / 回貼

2樓發表于: 2009-07-19 14:43

只看該作者 | 小中大

找個現成的普通紅外線光電開關就可以了。。。。。。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

控123

走自己的路

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 983 個
工控威望: 921 點
下載積分: 2187 分
在線時間: 1072(小時)
注冊時間: 2008-09-02
最后登錄: 2025-07-13
查看控123的主題 / 回貼

3樓發表于: 2009-07-19 20:24

只看該作者 | 小中大

謝謝樓上的朋友提醒

工控學子

學無止境

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 207 個
工控威望: 510 點
下載積分: 810 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的主題 / 回貼

4樓發表于: 2009-07-19 21:56

只看該作者 | 小中大

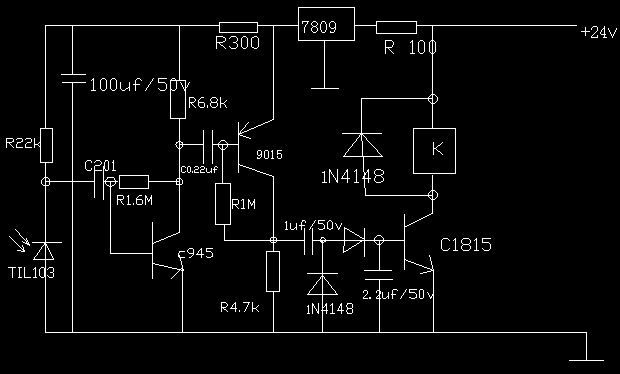

圖片：

你看看這個是否有用

控123

走自己的路

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 983 個
工控威望: 921 點
下載積分: 2187 分
在線時間: 1072(小時)
注冊時間: 2008-09-02
最后登錄: 2025-07-13
查看控123的主題 / 回貼

5樓發表于: 2009-07-26 21:10

只看該作者 | 小中大

4樓的朋友我按你的圖做了一個，可？
不知道那里有問題（我是說我做的電路）
