三菱PLC  FX3U-232ADP接收泄漏儀數據  泄漏儀測試完成后會發送一組數據出來可是PLC卻無法接收到   泄漏儀是cosmo（科斯莫）LS-1863X  有沒有人用過  指點下最好有案列程序分享下  實在是搞不定了

簡單得很，PLC只要一條指令就行了

怎么弄的  幫幫忙  實在是搞不好了
弄了兩天了
有沒有程序借鑒下

FX3U－232ADP，采用無協議通訊通信，
LS的泄漏儀屬于自定協議，在不項目的報文之間需要插入空格，即H20，
你將發送的數據先轉為ASCII，保存在連續的寄存器，

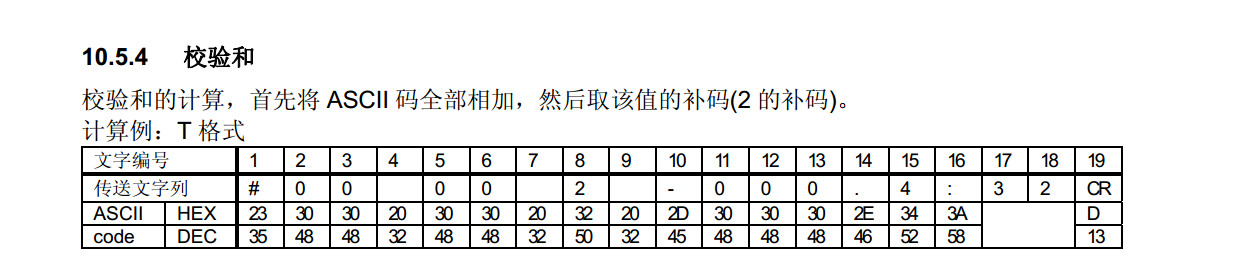

將ASCII HEX那一行 如D0存入H23，D1存入H30，
編號，17，18同樣需要轉ASCII存入，圖片上沒有。
其它命令也類似，

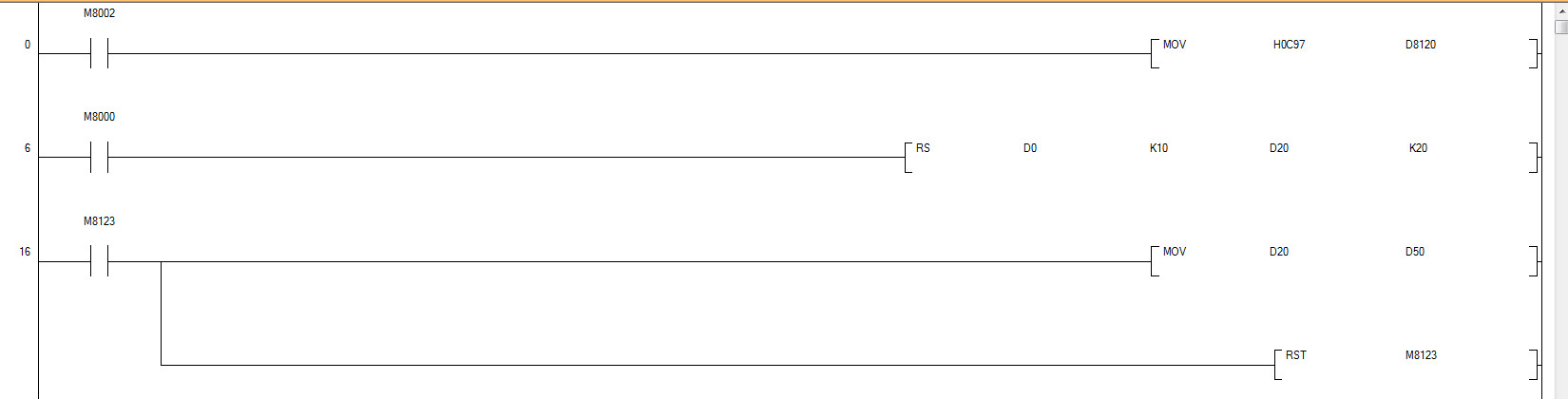

然后采用RS指令發送和接收
FX3U－232ADP好像是第二個通訊通道，用的RS2
接收的數據處理麻煩。

在電腦上用串口助手，
發送報文看設備的返回報文是否正確，
再按照正確的報文來寫PLC程序。

引用

引用第3樓tingfenghu于2018-11-04 18:42發表的  :
FX3U－232ADP，采用無協議通訊通信，
LS的泄漏儀屬于自定協議，在不項目的報文之間需要插入空格，即H20，
你將發送的數據先轉為ASCII，保存在連續的寄存器，
將ASCII HEX那一行 如D0存入H23，D1存入H30，
編號，17，18同樣需要轉ASCII存入，圖片上沒有。
.......

熱心人

地址有沒有錯誤啊

我用是485BD，上位機發送數據，PLC是可以接收到數據
232ADP應該也差不多，
檢查一下D8120設置，
在線聯機檢查一下接收數據的寄存器

日資類企業上的生產線吧？估計汽車行業的!去年還就做過這個案例，一開始感覺好像好難，其實看了一下科斯莫的，也就是232串口輸出。儀器上按照說明書調成 ID模式 輸出，把接收的字符型數據再想辦法轉成浮點數。用串口接收指令完成，不過現場儀器由于與PLC離的有點遠，又加了個串口轉以太網的模塊，變成以太網方式傳送到PLC。

搞不定可以找我合作

感謝大家支持   統一  回復 問題已經解決了 順便問題點告訴大家    串口設置沒有問題   是泄漏儀串口壞了  無法發出數據

我用過COSMO氣密連接232ADP和232IF的，還是232IF的好用，可以＋微信SYcaptain
