工控人家園 綜合討論 發個梯形圖討論一下，不知道能不能看清

«
1
2
»
Pages: 1/2 Go

顧惜朝

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看顧惜朝的主題 / 回貼

樓主發表于: 2008-06-24 15:32

只看樓主 | 小中大

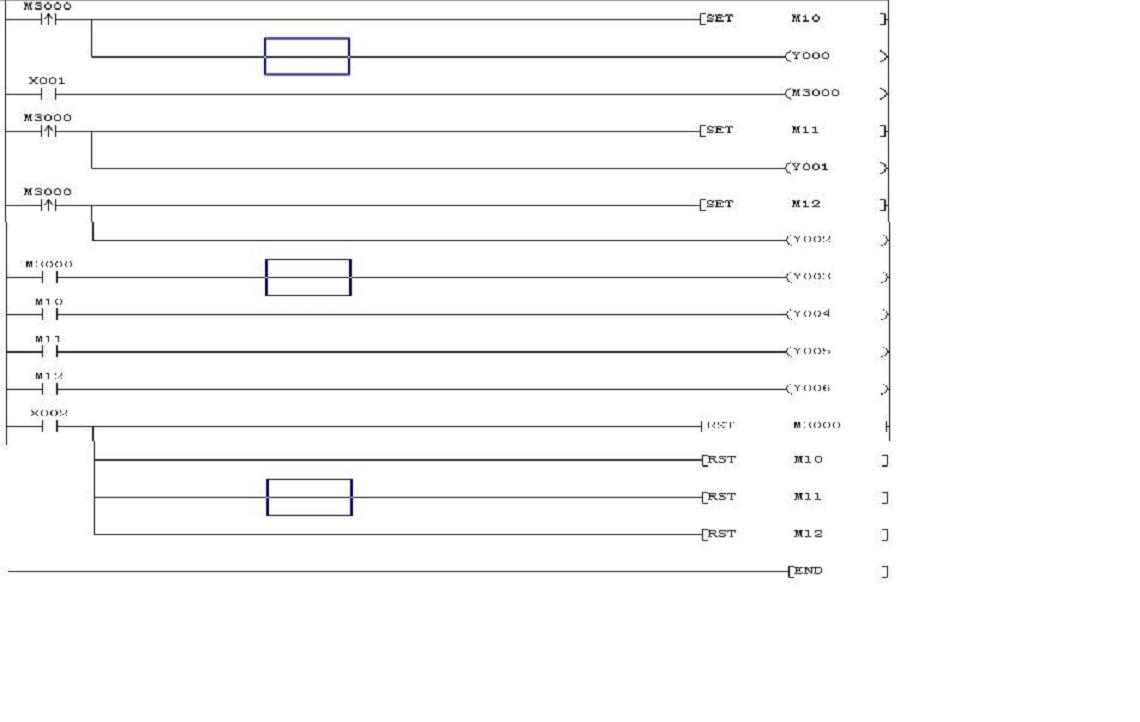

圖片：

X1 由 OFF---ON----OFF時，Y0、Y1閃爍一次，Y4、Y5保持ON，Y2、Y6 不會動作，Y3與X1同步
這里的討論的問題是為什么Y2、Y6不會動作？

顧惜朝

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看顧惜朝的主題 / 回貼

1樓發表于: 2008-06-24 15:34

只看該作者 | 小中大

圖片：

重新發一下

王睿

一切隨意

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 987 個
工控威望: 6748 點
下載積分: 31090 分
在線時間: 437(小時)
注冊時間: 2008-03-20
最后登錄: 2025-03-26
查看王睿的主題 / 回貼

2樓發表于: 2008-06-24 18:25

只看該作者 | 小中大

老兄啊你的上升沿脈沖用的多了所以執行的時候就只有一個其他的是不會有的你應該改下把他們的用到同一個上就好了應該不好意思我不會上傳截圖所以就只能這么說了你也可以等等其他人

你那樣的話有的脈沖不會被執行到的我的理解還在學習中

taipi-k

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1014 個
工控威望: 460 點
下載積分: 1731 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的主題 / 回貼

3樓發表于: 2008-06-24 18:50

只看該作者 | 小中大

可能是SET　M12段程序有問題，用軟件查查。

┏^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ*^^★*^ǒ┓
┃╭の╮┏┯┓┏┯┓ ┏┯┓┏┯┓┏┯┓ ╭の╮┃＊
┃ ╲╱ 工┠控Lǒ の人の家┨┠園┨ ╲╱　┃＊
┃┗戀┛┗┷┛┗┷┛ ┗┷┛ ┗┷┛┗┷┛┗戀┛┃＊
┗^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ^★★*^ǒ┛

buyiwuxi

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 494 個
工控威望: 274 點
下載積分: 2836 分
在線時間: 81(小時)
注冊時間: 2008-05-31
最后登錄: 2024-11-16
查看buyiwuxi的主題 / 回貼

4樓發表于: 2008-06-24 19:45

只看該作者 | 小中大

看不大清楚，實在不好意思，就算路過

楊粟宇

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 246 個
工控威望: 277 點
下載積分: 694 分
在線時間: 67(小時)
注冊時間: 2007-08-21
最后登錄: 2025-08-17
查看楊粟宇的主題 / 回貼

5樓發表于: 2008-06-24 19:52

只看該作者 | 小中大

M3000的上升沿太多，第3個與程序掃描周期沖突

楊粟宇

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 246 個
工控威望: 277 點
下載積分: 694 分
在線時間: 67(小時)
注冊時間: 2007-08-21
最后登錄: 2025-08-17
查看楊粟宇的主題 / 回貼

6樓發表于: 2008-06-24 20:03

只看該作者 | 小中大

你試把X001一行改在首行，看行不？

szrunluo

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看szrunluo的主題 / 回貼

7樓發表于: 2008-06-25 00:49

只看該作者 | 小中大

你使用了斷電保持型的繼電器了，用M500以下就不會出現這種問題了。

楊粟宇

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 246 個
工控威望: 277 點
下載積分: 694 分
在線時間: 67(小時)
注冊時間: 2007-08-21
最后登錄: 2025-08-17
查看楊粟宇的主題 / 回貼

8樓發表于: 2008-06-25 10:43

只看該作者 | 小中大

昨晚我模擬后，再查了一下資料，主要是使用的內部繼電器有誤，M0-M499為一般用圖的鋪助繼電器；M500_M1023保電保持用；M1024-M3071為停電保持專用；M8000-M8255為特殊用途。如果編程沒有特殊需要請用M0_M499。用M0--M499上面程序就不會出現所說的情況。
