工控人家園 綜合討論 三菱Q01與斑馬ZM400打印機連接問題

512998120

呆

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 109 個
工控威望: 333 點
下載積分: 4831 分
在線時間: 70(小時)
注冊時間: 2012-10-16
最后登錄: 2024-01-10
查看512998120的主題 / 回貼

樓主發表于: 2014-06-25 10:37

只看樓主 | 小中大

請問下有沒有大師用過  三菱Q系列PLC加串口通訊塊QJ71C24N與斑馬ZM400一維碼打印機連接打印一維碼的呢？？？
我想請教  PLC是發何種類型的數據給打印機   打印機打印出了的是一維碼而不是數據呢
程序該如何寫  需要用那些指令

崇拜高手

512998120

呆

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 109 個
工控威望: 333 點
下載積分: 4831 分
在線時間: 70(小時)
注冊時間: 2012-10-16
最后登錄: 2024-01-10
查看512998120的主題 / 回貼

1樓發表于: 2014-06-26 20:30

只看該作者 | 小中大

沒有人做過類似的項目么

崇拜高手

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1753 個
工控威望: 10138 點
下載積分: 62653 分
在線時間: 2696(小時)
注冊時間: 2007-03-26
最后登錄: 2025-08-16
查看hxl202319的主題 / 回貼

2樓發表于: 2014-06-27 09:36

只看該作者 | 小中大

做過S7-300和INTERMEC打印機的通訊。INTERMEC有一個IPL指令說明書，專門講如何用通訊指令打印標簽。斑馬打印機應該也有類似的說明書。你必須看懂說明書，然后編程時就是用RS232發送相應的指令給打印機就可以打印標簽。支持條碼的類型要看打印機，INTERMEC支持條形碼，二位碼等。

樓主留言：

斑馬需要使用ZPL語言指令我現在遇到的問題是不知怎樣把ZPL指令寫入PLC
例如如何把
^FO 100,100^BY3寫入PLC

簽名無效了，麻雀不見了！

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1753 個
工控威望: 10138 點
下載積分: 62653 分
在線時間: 2696(小時)
注冊時間: 2007-03-26
最后登錄: 2025-08-16
查看hxl202319的主題 / 回貼

3樓發表于: 2014-06-27 21:14

只看該作者 | 小中大

對于INTERMEC是發送指令的ASCII碼給打印機

樓主留言：

為什么今天我發十六位數據和ASCII都不行呢

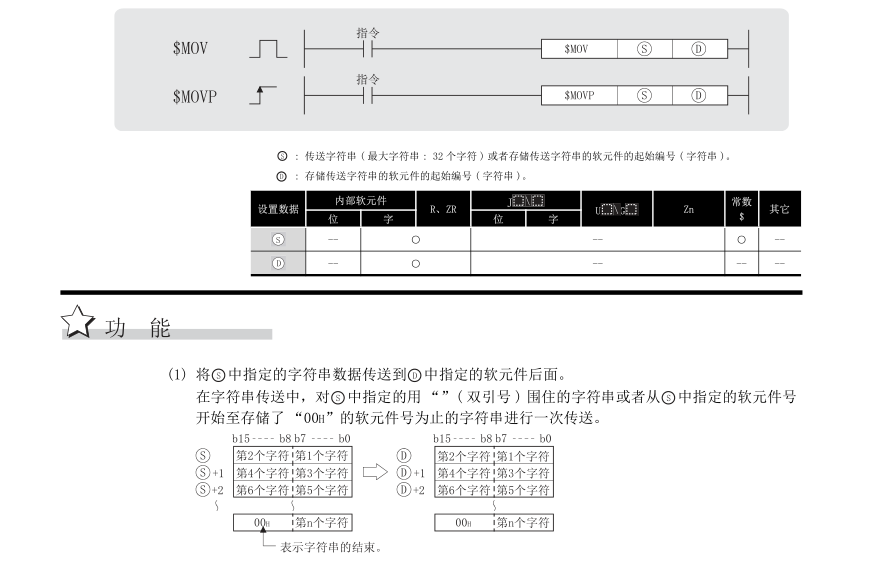

$MOV "5E5057240" D2 有什么錯么

簽名無效了，麻雀不見了！

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1753 個
工控威望: 10138 點
下載積分: 62653 分
在線時間: 2696(小時)
注冊時間: 2007-03-26
最后登錄: 2025-08-16
查看hxl202319的主題 / 回貼

4樓發表于: 2014-06-28 20:59

只看該作者 | 小中大

對于斑馬的我不知，intermec的你可以先下個串口調試軟件，將要打印的東西的格式等先在電腦上調試好。然后這些數據轉換為ASCII碼，在PLC中發送到串口就可以。下面的兩個文件，一個是要打印的圖形，一個是改圖形的格式碼。給你參考

GMlogo.TXT (4 K) 下载次数:120

樓主留言：

全是亂碼

簽名無效了，麻雀不見了！

355539241

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 84 個
工控威望: 230 點
下載積分: 837 分
在線時間: 63(小時)
注冊時間: 2013-01-01
最后登錄: 2024-11-30
查看355539241的主題 / 回貼

5樓發表于: 2014-06-29 04:20

只看該作者 | 小中大

其實可以考慮用工控機與打印機通訊，PLC在這方面功能還是太弱了點。PLC通訊也只能打印字符，圖片這些打印不出來的，以前接觸過斑馬打印機，都是用上位軟件通過OPC跟打印機通訊，軟件自帶了一個打印功能的模塊，非常好用，PLC還是適合做邏輯控制吧，總之學PLC還是用來做適合他自己的控制吧，個人覺得想要在這個行業LabVIEW是必須學的。。這個軟件功能比西門子的WICCE強大。當時我們也是外包給別的公司做的這個項目，我自己只負責PLC方面。

樓主留言：

打印機是客戶后面要求加的有人跟他們講這個東西好做
我現在是被趕著鴨子上架啊
我們需要用PLC控制設備動作邏輯沒做完一個產品打印一個條碼

順便問下OPC是電腦么

355539241

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 84 個
工控威望: 230 點
下載積分: 837 分
在線時間: 63(小時)
注冊時間: 2013-01-01
最后登錄: 2024-11-30
查看355539241的主題 / 回貼

6樓發表于: 2014-06-30 19:06

只看該作者 | 小中大

OPC是一種不同品牌之間的一種通信標準

jx_einstein

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的主題 / 回貼

7樓發表于: 2014-06-30 20:37

只看該作者 | 小中大

我們公司以前做過，用歐姆龍PLC通訊斑馬打印機，是別的工程師做的，具體我不熟悉，知道和樓上說的一樣，自由口發送命令打印。我做過PC打印斑馬打印機，具體和5樓說的差不多

樓主留言：

你們當時做的時候使用RS232連接的么？我現在覺得是PLC數據沒有發出去，或者是數據亂了

236717409

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 163 個
工控威望: 292 點
下載積分: 12056 分
在線時間: 141(小時)
注冊時間: 2011-08-04
最后登錄: 2025-07-22
查看236717409的主題 / 回貼

8樓發表于: 2015-03-21 22:30

只看該作者 | 小中大

樓主，請問后面什么解決了。最近也是遇到和你一樣的問題。客戶要求用讀取二維碼器，讀取二維碼，在通過PLC傳送數據給打印機打印。請教后面你是怎樣做到了。

泡桐樹

交流與合作。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 215 個
工控威望: 361 點
下載積分: 973 分
在線時間: 161(小時)
注冊時間: 2014-04-15
最后登錄: 2025-08-14
查看泡桐樹的主題 / 回貼

9樓發表于: 2015-03-22 22:07

只看該作者 | 小中大

斑馬打印機說明書上的ZPL代碼看下先？

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3472 個
工控威望: 21011 點
下載積分: 36447 分
在線時間: 1820(小時)
注冊時間: 2010-01-03
最后登錄: 2025-08-25
查看tkggtdkjpl的主題 / 回貼

10樓發表于: 2015-03-23 08:48

只看該作者 | 小中大

用過西門子或計算機里的資料是一個字符占8個位
也就是一個D只能傳二個字符
你9個字符也5個D

自動化單機，生產線，項目編程調試！
