欧美亚洲黄色,日av在线播放,久久av免费

工控人家園 綜合討論 關于三線制接近開關接線

«
1
2
»
Pages: 1/2 Go

wu257270

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 125 點
下載積分: 1307 分
在線時間: 4(小時)
注冊時間: 2012-07-23
最后登錄: 2017-10-25
查看wu257270的主題 / 回貼

樓主發表于: 2014-05-28 22:33

只看樓主 | 小中大

圖片：

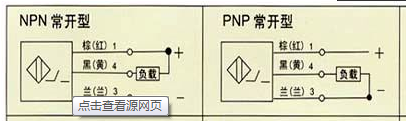

下面是我在網上看到的三線制接近開關的接線圖；假設我現在有一個PNP的接近開關，棕色+VCC線、黑色OUT線、藍色0V線；為什么兩張圖的接法是不一樣的？我按照第二張圖的接法是對的，對第一張圖不太理解。。。求解答

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8310 個
工控威望: 10444 點
下載積分: 21251 分
在線時間: 3118(小時)
注冊時間: 2007-03-01
最后登錄: 2025-08-18
查看guochunyi的主題 / 回貼

1樓發表于: 2014-05-29 07:19

只看該作者 | 小中大

第一張圖片也正確的，NPN;PNP可以理解為是對于輸出點的電流方向來說的。或者也可以理解為電位的高低。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

killerjack10

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 129 點
下載積分: 980 分
在線時間: 19(小時)
注冊時間: 2014-05-23
最后登錄: 2014-06-12
查看killerjack10的主題 / 回貼

2樓發表于: 2014-05-29 07:56

只看該作者 | 小中大

請百度NPN和PNP的不同

xyc

每天學一點

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 709 個
工控威望: 3891 點
下載積分: 834 分
在線時間: 410(小時)
注冊時間: 2007-11-19
最后登錄: 2016-05-18
查看xyc的主題 / 回貼

3樓發表于: 2014-05-29 08:21

只看該作者 | 小中大

pnp型為正輸出, npn型為負輸出

工控一家人（老薛）

znz43

工控職業已成回憶只因愛好常回家園樂此不疲

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1063 個
工控威望: 4906 點
下載積分: 7364 分
在線時間: 2573(小時)
注冊時間: 2010-06-24
最后登錄: 2025-08-16
查看znz43的主題 / 回貼

4樓發表于: 2014-05-29 11:31

只看該作者 | 小中大

兩張圖片都正確。

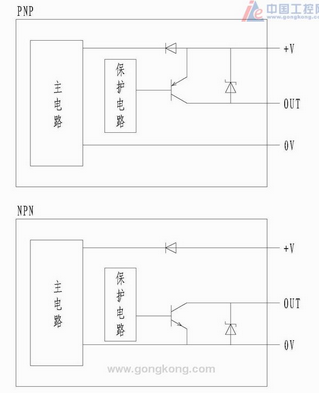

上面圖畫的是外部負載接的位置，下面圖是接近開關的內部原理簡圖。
內部都是集電極開路輸出，對NPN負載接在正電源和OUT間。對PNP負載接在負電源和OUT間。
兩者都是負載和三極管串聯，只是NPN與PNP的電流方向不同，所以才有負載的另一端有接正還是接負的區別。

出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。

wu257270

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 125 點
下載積分: 1307 分
在線時間: 4(小時)
注冊時間: 2012-07-23
最后登錄: 2017-10-25
查看wu257270的主題 / 回貼

5樓發表于: 2014-05-30 20:27

只看該作者 | 小中大

喔，我能在請問一下么，按照第二張圖，我手上的接近開關的三根線接到我PLC三個端子上，24V、0V、信號端；我圖上設計也是24V和信號線端等電位的。那按照第一張圖，他上面負載和24V連的，請問這個負載指的是什么？這三根線應該不是接到我PLC上的吧？它們是接哪里的？

w80859

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 209 個
工控威望: 521 點
下載積分: 3248 分
在線時間: 1782(小時)
注冊時間: 2007-12-23
最后登錄: 2025-08-09
查看w80859的主題 / 回貼

6樓發表于: 2014-05-30 22:55

只看該作者 | 小中大

看來閣下基礎要加強, 簡單一點。如果您使用歐洲的 PLC 如西門子,pilz 等等，使用第一張圖的 PNP 傳感器，
如果使用日系的 PLC 如三菱，使用第二張圖的 NPN 傳感器。基本就八九不離十了。

xyc

每天學一點

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 709 個
工控威望: 3891 點
下載積分: 834 分
在線時間: 410(小時)
注冊時間: 2007-11-19
最后登錄: 2016-05-18
查看xyc的主題 / 回貼

7樓發表于: 2014-05-31 06:39

只看該作者 | 小中大

你首先要了解你使用的plc是pnp的還是npn的.這樣就有選擇方向了。

工控一家人（老薛）

龍云浪子

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 421 個
工控威望: 3304 點
下載積分: 7706 分
在線時間: 445(小時)
注冊時間: 2013-01-18
最后登錄: 2025-08-17
查看龍云浪子的主題 / 回貼

8樓發表于: 2014-05-31 07:19

只看該作者 | 小中大

引用
引用第4樓znz43于2014-05-29 11:31發表的 :
兩張圖片都正確。
上面圖畫的是外部負載接的位置，下面圖是接近開關的內部原理簡圖。

正解！

龍云浪子

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 421 個
工控威望: 3304 點
下載積分: 7706 分
在線時間: 445(小時)
注冊時間: 2013-01-18
最后登錄: 2025-08-17
查看龍云浪子的主題 / 回貼

9樓發表于: 2014-05-31 07:23

只看該作者 | 小中大

引用
引用第5樓wu257270于2014-05-30 20:27發表的 :
這三根線應該不是接到我PLC上的吧？它們是接哪里的？

三根都要接。24v和0v接PLC對應的24伏電源，黑線（輸出）接到所需要的PLC輸入點上。當然也可加小型繼電器。

shuai3982

二十歲到三十歲這段時間，是人生中艱苦的一段歲月——承擔著漸長

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 871 個
工控威望: 1032 點
下載積分: 15648 分
在線時間: 343(小時)
注冊時間: 2010-07-16
最后登錄: 2025-07-28
查看shuai3982的主題 / 回貼

10樓發表于: 2014-05-31 15:41

只看該作者 | 小中大

現在有一種兩用的！npn.pnp都可以的！

總線伺服系統成套機械電氣解決方案
成套機械控制系統解決方案
為客戶定制化二次開發，支持導圖、掃碼、仿真功能比寶元、新代、華中、廣數強大！！
聯系 13929989382 賀涵琛

小小一電工

每天一點點加油你可以的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 646 個
工控威望: 2530 點
下載積分: 1698 分
在線時間: 747(小時)
注冊時間: 2012-02-27
最后登錄: 2024-08-12
查看小小一電工的主題 / 回貼

11樓發表于: 2014-05-31 16:02

只看該作者 | 小中大

簡單來說 PNP 相當于正極是公共端 NPN相當于負極是公共端你可以這樣理解：三根線（棕24V+）（黑OUT）（藍24V-）那么電源是必不可少的吧（黑）和（藍）接24V電源沒有疑問至于（黑）線當傳感器是PNP型時接近開關導通（黑）線是和（棕24V+）線之間是接通或者斷開當傳感器為NPN型時（黑）線和（藍24V-）線之間是接通或者斷開

每天一點點

«
1
2
»
Pages: 1/2 Go

工控人家園 綜合討論 關于三線制接近開關接線

http://www.lnwcd.cn
訪問內容超出本站范圍，不能確定是否安全
繼續訪問	取消訪問
