設備1：臺達DVP40EH00T2（RS232，8針圓形接口，預設與某觸摸屏進行通信）
（RS485，2接線柱，預設接RS232-RS485雙向轉換器的RS485端口）

設備2：某測量?jī)x（RS232C，插頭為RJ45通用8針網線水晶頭，預設接RS232-RS485雙向轉換器的RS232端口）

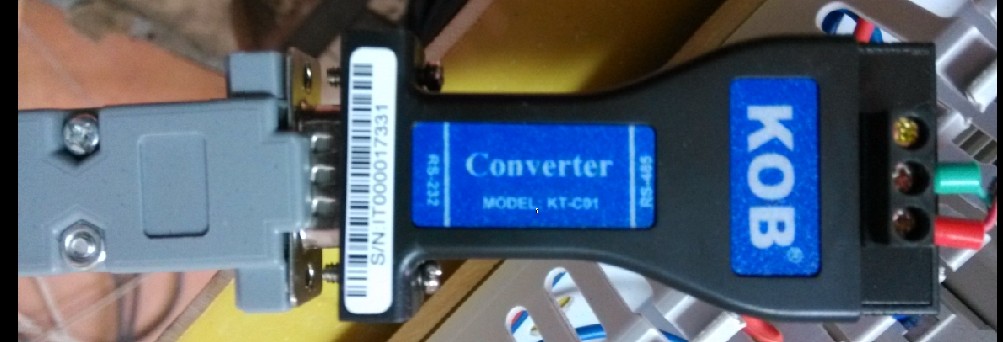

設備3：RS232-RS485雙向轉換器

工程目標：使用PLC向測量?jī)x發送串行指令，測量?jī)x接受到串行指令后回傳給PLC測量數據，PLC自動將回傳的數據處理成10進制數并存儲。

1


測量?jī)x通訊設置為固定模式，無法更改，9600，EVEN，1，8。此測量?jī)x需要發送串行指令才能輸出測量值。指令為M0，0 CR

2

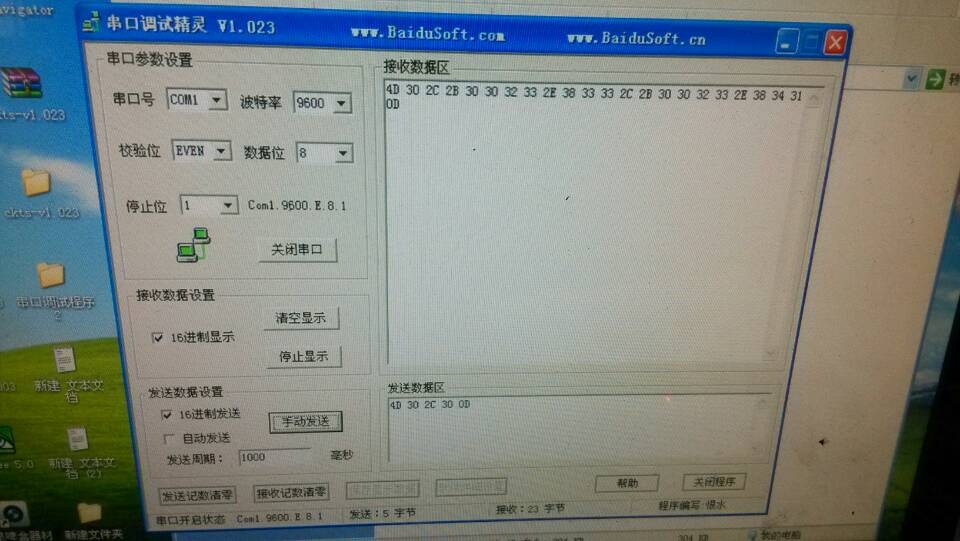

上圖是我使用串口調試程序連接測量?jī)x，輸入4D 30 2C 30 0D，對應ASCII碼為M0，0 CR
返回的數據如接收數據區所示，對應ASCII碼為M0，+0023.833，+0023.841CR
我需要的就是這兩個返回的測量值，+0023.833，+0023.841


3

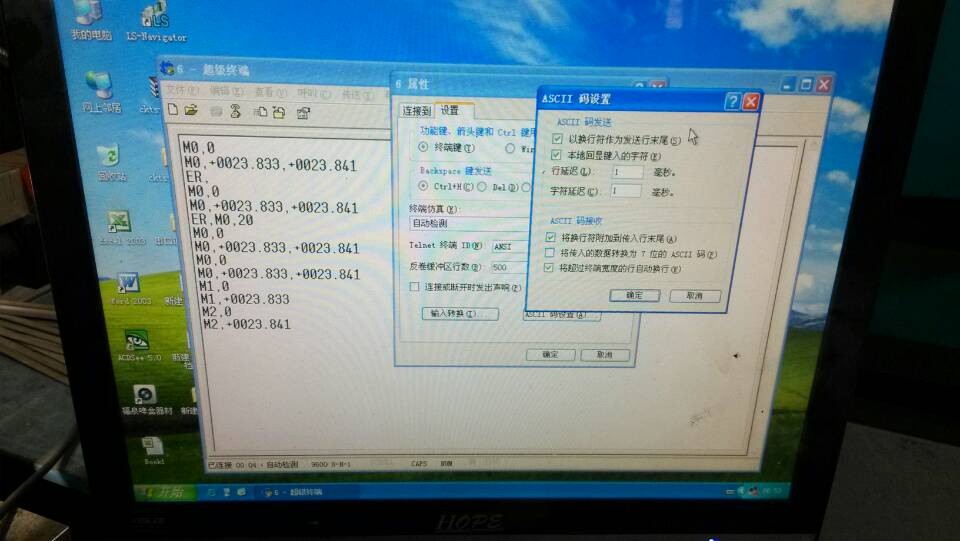

上圖是我是用電腦自帶的超級終端連接測量?jī)x，直接輸入M0，0
返回的數據如圖所示，M0，+0023.833，+0023.841

我的問題就是在PLC編寫通信指令，發送串行指令M0,0給測量?jī)x，然后接受這兩個測量的數據回到PLC。哪位大神幫忙看看。我以前沒寫過。謝謝了。再幫看看通信的接線是否有問題。

在線求大神

com2是支持RS232通訊的，設置好通訊參數，對應好相應的物理地址，用好相應的通訊指令和功能碼。

謝謝啊，關鍵是如何把指令M0，0CR發送出去，樓上說對應好相應的物理地址，就這個不太會啊

參照RS指令發送接收。

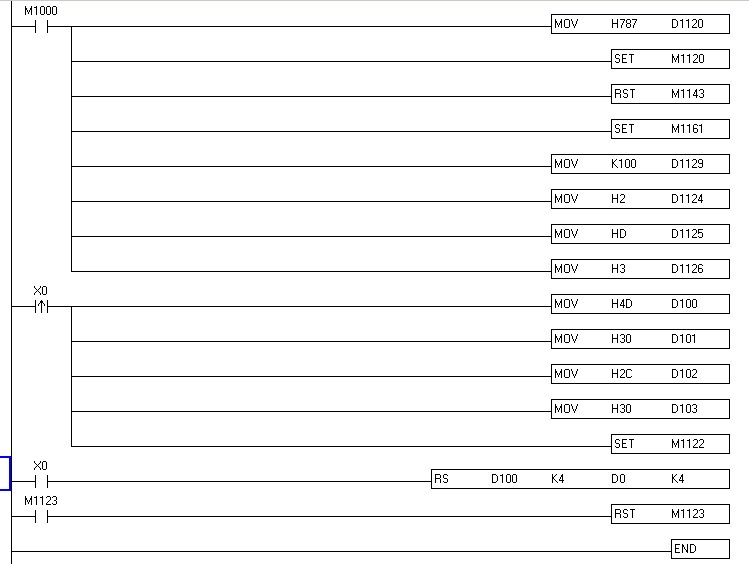

看看這段程序，DO到D3沒數據回傳啊。哪的問題
使用的是ASCII模式，8位數據傳輸。

引用

引用第5樓chinazhu6666于2014-01-11 16:27發表的  :
看看這段程序，DO到D3沒數據回傳啊。哪的問題
使用的是ASCII模式，8位數據傳輸。

接收位數設長一些。
RS D100 K5 D0 K25

引用

引用第6樓sjm213于2014-01-11 17:19發表的  :

接收位數設長一些。
RS D100 K5 D0 K25

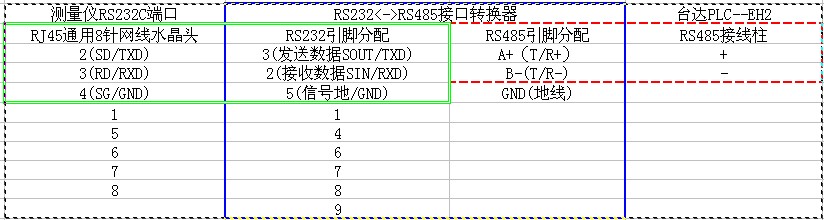

額，我設長了，還是不行啊，該不會是這種通訊方式不行吧，也幫助看看圖片1我那樣接通信線是否有問題啊

引用

引用第7樓chinazhu6666于2014-01-12 10:50發表的  :

額，我設長了，還是不行啊，該不會是這種通訊方式不行吧，也幫助看看圖片1我那樣接通信線是否有問題啊

可以把電腦當成測量?jī)x，RS232C接口通過這條線連接到PLC上，然后通過串口調試軟件發送數據看PLC是否正常接收，或從PLC發送數據看調試軟件是否正常顯示。
關鍵點在于“RS232-RS485雙向轉換器”

協議 MOV H787 D1120 好像不對呀，9600 8 E 1 ASCII 應是MOV H86 D1120呀。

引用

引用第8樓sjm213于2014-01-12 21:12發表的  :

可以把電腦當成測量?jī)x，RS232C接口通過這條線連接到PLC上，然后通過串口調試軟件發送數據看PLC是否正常接收，或從PLC發送數據看調試軟件是否正常顯示。
關鍵點在于“RS232-RS485雙向轉換器”

樓上大哥說的檢測方法很好啊，謝謝。我測試下雙向轉換這條通信線（這條線是我自己做的），還有這個雙向轉換器，也需要測試（幫看看這個轉換器是否可行）。另測量?jī)x和電腦之間的通信是測量?jī)x公司提供的一條通信線，一端是232C，一端是DB-9的

引用

引用第9樓chen_0106于2014-01-12 21:37發表的  :
協議 MOV H787 D1120 好像不對呀，9600 8 E 1 ASCII 應是MOV H86 D1120呀。

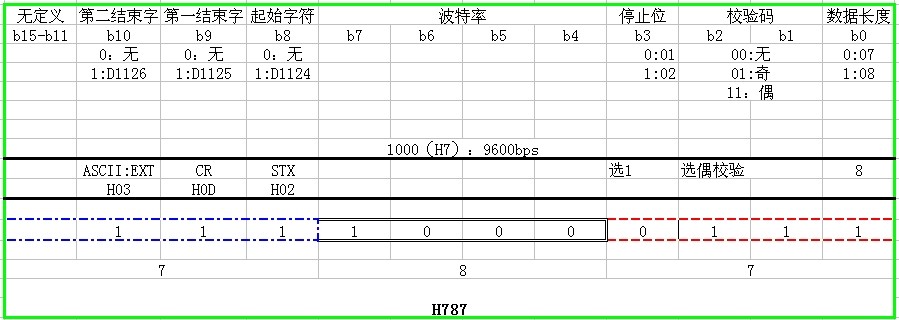

樓上的哥說的H86是沒結束字和起始字要求的，看這個圖，那測量?jī)x要求連接PLC通信時必須加加字符STX,ETX，看看我設置的是否正確
給測量?jī)x發送的串行指令是：M0，0CR
所以PLC給測量?jī)x發送的數據內容我就設置成：STX  M0，0  CR  ETX
對應ASCII碼：
STX  ：H02
M：H4D
0：H30
，：H2C
0：H30
CR：H0D
ETX：H03
