工控人家園 西門子工控論壇 看看這個用觸發器實現單按鈕啟停哪兒錯了

m152574246

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 122 點
下載積分: 506 分
在線時間: 4(小時)
注冊時間: 2013-04-17
最后登錄: 2016-11-15
查看m152574246的主題 / 回貼

樓主發表于: 2013-04-22 21:46

只看樓主 | 小中大

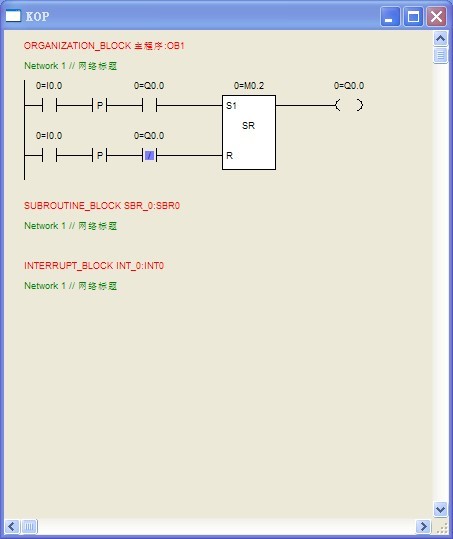

圖片：

請高手解答

wison-shao

佛山地區承接PLC編程，自動化改造。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 19 個
工控威望: 262 點
下載積分: 515 分
在線時間: 72(小時)
注冊時間: 2013-03-21
最后登錄: 2013-10-09
查看wison-shao的主題 / 回貼

1樓發表于: 2013-04-23 09:29

只看該作者 | 小中大

把S1的Q0.0換成常閉。R的Q0.0換成常開

佛山地區ABB代理。

jswxyswly1

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 19 個
工控威望: 143 點
下載積分: 714 分
在線時間: 10(小時)
注冊時間: 2012-02-28
最后登錄: 2017-09-05
查看jswxyswly1的主題 / 回貼

2樓發表于: 2013-04-23 11:22

只看該作者 | 小中大

Q0.0的常開常閉對換

m152574246

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 122 點
下載積分: 506 分
在線時間: 4(小時)
注冊時間: 2013-04-17
最后登錄: 2016-11-15
查看m152574246的主題 / 回貼

3樓發表于: 2013-04-23 12:05

只看該作者 | 小中大

非常好感謝

能幫我解釋一下嗎？？？？？？、

an03152002

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 35 個
工控威望: 153 點
下載積分: 548 分
在線時間: 7(小時)
注冊時間: 2013-04-16
最后登錄: 2025-03-04
查看an03152002的主題 / 回貼

4樓發表于: 2013-04-23 15:28

只看該作者 | 小中大

把SR觸發器上的S與R端的都去掉，S端留I0.0 R端留I0.0的非

an03152002

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 35 個
工控威望: 153 點
下載積分: 548 分
在線時間: 7(小時)
注冊時間: 2013-04-16
最后登錄: 2025-03-04
查看an03152002的主題 / 回貼

5樓發表于: 2013-04-23 15:30

只看該作者 | 小中大

當然我說的是帶自鎖的單個按鈕

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3401 個
工控威望: 3199 點
下載積分: 70698 分
在線時間: 1609(小時)
注冊時間: 2008-04-20
最后登錄: 2025-08-11
查看wwcwwc的主題 / 回貼

6樓發表于: 2013-04-23 17:06

只看該作者 | 小中大

你的問題是先怎么樣去置位，樓上很多人都看出來了。

余香深深

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 27 個
工控威望: 147 點
下載積分: 3327 分
在線時間: 31(小時)
注冊時間: 2013-04-19
最后登錄: 2013-06-19
查看余香深深的主題 / 回貼

7樓發表于: 2013-04-24 09:49

只看該作者 | 小中大

SR是復位優先，對吧！
