工控人家園 三菱工控論壇 新人求教程序

zwf0425

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 21 個
工控威望: 363 點
下載積分: 561 分
在線時間: 27(小時)
注冊時間: 2013-04-02
最后登錄: 2018-06-11
查看zwf0425的主題 / 回貼

樓主發表于: 2013-04-18 14:51

只看樓主 | 小中大

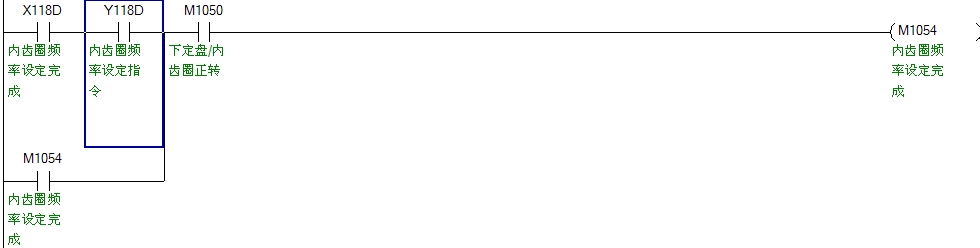

圖片：

程序里的X118D與Y118D是否有什么關系？
我只能找到Y118D的出處，但是X118D不知道是從哪來的，而且兩個的地址也是一樣的，求高手幫忙解釋下
第二個圖是I/O分配設置

[ 此帖被zwf0425在2013-04-18 16:22重新編輯 ]

jacoliang

清風依舊，我心獨然！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 115 個
工控威望: 320 點
下載積分: 6074 分
在線時間: 173(小時)
注冊時間: 2008-11-10
最后登錄: 2013-04-19
查看jacoliang的主題 / 回貼

1樓發表于: 2013-04-18 14:57

只看該作者 | 小中大

X是輸入，Y是輸出，X118D是外部信號

zwf0425

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 21 個
工控威望: 363 點
下載積分: 561 分
在線時間: 27(小時)
注冊時間: 2013-04-02
最后登錄: 2018-06-11
查看zwf0425的主題 / 回貼

2樓發表于: 2013-04-18 14:59

只看該作者 | 小中大

引用
引用第1樓jacoliang于2013-04-18 14:57發表的 :
X是輸入，Y是輸出，X118D是外部信號

問題是沒有X118D的外部信號啊。。。。

jacoliang

清風依舊，我心獨然！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 115 個
工控威望: 320 點
下載積分: 6074 分
在線時間: 173(小時)
注冊時間: 2008-11-10
最后登錄: 2013-04-19
查看jacoliang的主題 / 回貼

3樓發表于: 2013-04-18 15:03

只看該作者 | 小中大

那你看一下電路圖，X1187D是哪的？沒有的話就看一下PLC上是接到哪的

30880813

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 84 個
工控威望: 1048 點
下載積分: 724 分
在線時間: 69(小時)
注冊時間: 2012-11-15
最后登錄: 2025-08-25
查看30880813的主題 / 回貼

4樓發表于: 2013-04-18 15:25

只看該作者 | 小中大

X118D與Y118D是模塊QJ61BT11N ：CC-LINK模塊通訊過來的遠程I/O把

樓主留言：

請問這個遠程I/O是怎么計算的，如何知道X118D是代表具體這個模塊里德哪個數據，遠程I/O的RX是X1000起，RY是Y1000起

tx198835

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 141 個
工控威望: 283 點
下載積分: 559 分
在線時間: 222(小時)
注冊時間: 2010-06-26
最后登錄: 2025-08-30
查看tx198835的主題 / 回貼

5樓發表于: 2013-04-18 15:53

只看該作者 | 小中大

引用
引用第4樓30880813于2013-04-18 15:25發表的 :
X118D與Y118D是模塊QJ61BT11N ：CC-LINK模塊通訊過來的遠程I/O把

對，看下CC-LINK設置就知道了，

zwf0425

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 21 個
工控威望: 363 點
下載積分: 561 分
在線時間: 27(小時)
注冊時間: 2013-04-02
最后登錄: 2018-06-11
查看zwf0425的主題 / 回貼

6樓發表于: 2013-04-18 16:10

只看該作者 | 小中大

引用
引用第4樓30880813于2013-04-18 15:25發表的 :
X118D與Y118D是模塊QJ61BT11N ：CC-LINK模塊通訊過來的遠程I/O把

受教了，謝謝
