工控人家園 西門子工控論壇 求解可以將接線反過來M接正、L接負么？？

«
1
2
»
Pages: 1/2 Go

xcvzbff

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xcvzbff的主題 / 回貼

樓主發表于: 2011-05-26 15:09

只看樓主 | 小中大

圖片：

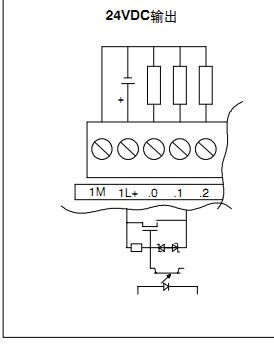

s7-200 224晶體管輸出，手冊上M接負、L接正。可以將接線反過來M接正、L接負么？？

zizhud

人生目標

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 378 個
工控威望: 1795 點
下載積分: 3706 分
在線時間: 134(小時)
注冊時間: 2009-03-26
最后登錄: 2025-08-14
查看zizhud的主題 / 回貼

1樓發表于: 2011-05-26 15:36

只看該作者 | 小中大

這樣是不行的，反過來電源是不能流通的！

xcvzbff

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xcvzbff的主題 / 回貼

2樓發表于: 2011-05-27 08:47

只看該作者 | 小中大

為什么？？？晶體管不就是一個開關么？？這里的晶體管是那一種？？

jackjun

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 58 個
工控威望: 123 點
下載積分: 635 分
在線時間: 342(小時)
注冊時間: 2010-01-28
最后登錄: 2025-08-25
查看jackjun的主題 / 回貼

3樓發表于: 2011-05-28 15:38

只看該作者 | 小中大

200可以，300不行。

回憶依然最美

一不小心混進社會, 浪子回頭已經白費... ...

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1240 個
工控威望: 2873 點
下載積分: 21668 分
在線時間: 1322(小時)
注冊時間: 2008-06-16
最后登錄: 2025-05-17
查看回憶依然最美的主題 / 回貼

4樓發表于: 2011-05-28 21:23

只看該作者 | 小中大

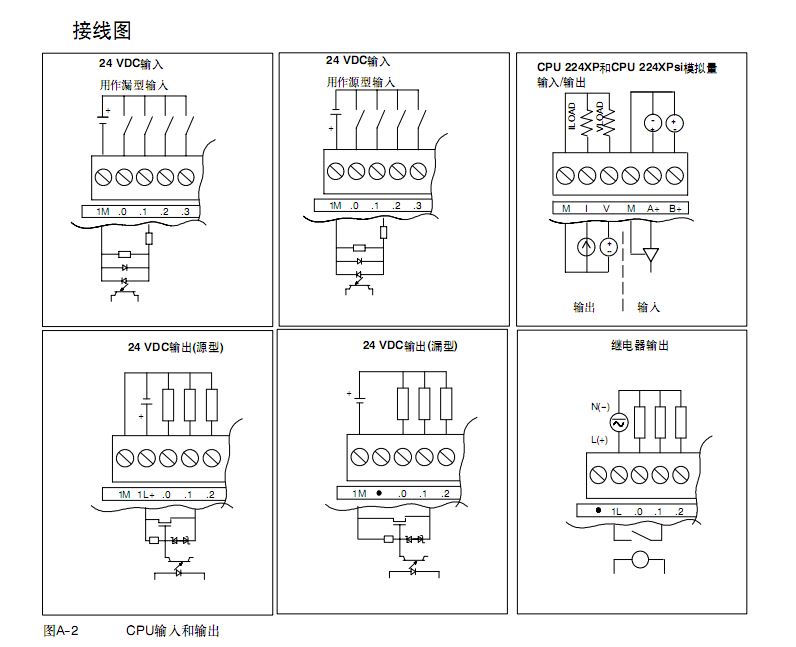

這樣接是不行晶體管有NPN型和PNP型之分,PNP輸出高電平,NPN輸出低電平,圖紙上的1M是開關管工作電源負極,1L+是開關管電源正極,正負極對調開關管不會工作,更不能有電平輸出!如果樓主需要NPN輸出的可以選用CPU224si CPU,這個是NPN型管的!

暗夜君主

快樂分享每一天。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 123 個
工控威望: 223 點
下載積分: 1607 分
在線時間: 41(小時)
注冊時間: 2010-11-29
最后登錄: 2020-12-27
查看暗夜君主的主題 / 回貼

5樓發表于: 2011-05-28 22:38

只看該作者 | 小中大

如果是繼電器輸出，直流24v輸入，輸入端得M可以接24v嗎？

希望對你有幫助，祝你快樂每一天。

xinqinghao

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 88 個
工控威望: 208 點
下載積分: 661 分
在線時間: 45(小時)
注冊時間: 2009-03-07
最后登錄: 2025-08-18
查看xinqinghao的主題 / 回貼

6樓發表于: 2011-05-29 11:58

只看該作者 | 小中大

200是可以的它可以是源或漏型輸入。放心接吧。

回憶依然最美

一不小心混進社會, 浪子回頭已經白費... ...

級別: 工控俠客

發送短信
加為好友
QQ聯系

7樓發表于: 2011-05-29 14:28

只看該作者 | 小中大

引用
引用第5樓暗夜君主于2011-05-28 22:38發表的 :
如果是繼電器輸出，直流24v輸入，輸入端得M可以接24v嗎？

繼電器輸出的可以這樣接！

回憶依然最美

一不小心混進社會, 浪子回頭已經白費... ...

級別: 工控俠客

發送短信
加為好友
QQ聯系

8樓發表于: 2011-05-29 14:30

只看該作者 | 小中大

引用
引用第6樓xinqinghao于2011-05-29 11:58發表的 :
200是可以的它可以是源或漏型輸入。放心接吧。

汗！這位朋友可要看清楚在回答問題啊，樓主說的是輸出，OUT；NOT IN，不要誤導別人啊！

wfb610

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 686 個
工控威望: 3968 點
下載積分: 20572 分
在線時間: 718(小時)
注冊時間: 2009-09-25
最后登錄: 2025-07-23
查看wfb610的主題 / 回貼

9樓發表于: 2011-05-29 16:10

只看該作者 | 小中大

圖片：

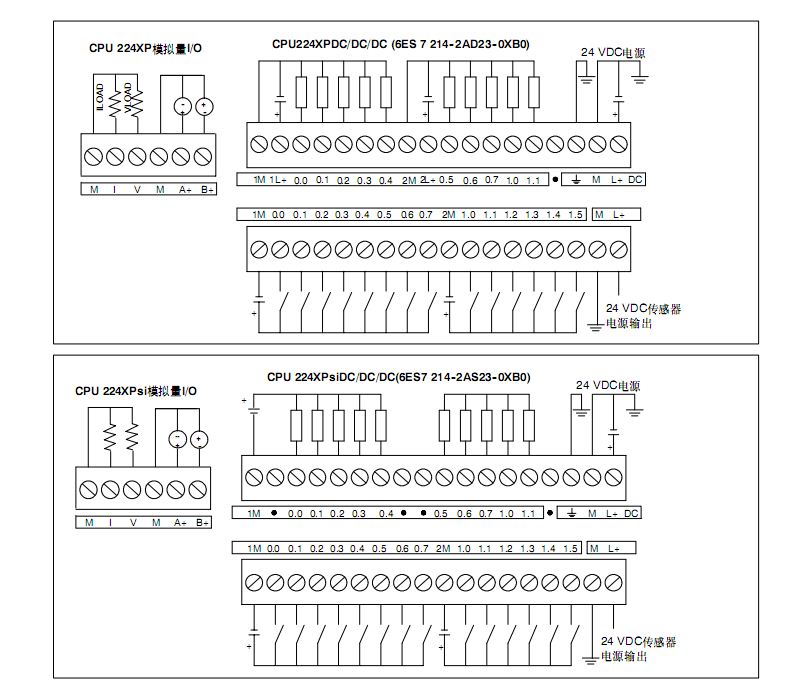

四樓的朋友說的有道理，應該不能反過來接的，

要不然西門子還要出CPU224XPsi 干什么

[ 此帖被wfb610在2011-05-29 18:04重新編輯 ]

liuhuaxing

LIUHUAXING

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 965 個
工控威望: 1172 點
下載積分: 3446 分
在線時間: 624(小時)
注冊時間: 2011-03-26
最后登錄: 2024-06-26
查看liuhuaxing的主題 / 回貼

10樓發表于: 2011-05-29 18:13

只看該作者 | 小中大

不要誤導不懂的師弟哦，晶體管輸出的電源極性是不能接反的呢，繼電器的電源極性可以自己確定，8樓9樓師傅說的很正確哦

huangb1125

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 51 個
工控威望: 206 點
下載積分: 520 分
在線時間: 25(小時)
注冊時間: 2009-02-28
最后登錄: 2025-03-25
查看huangb1125的主題 / 回貼

11樓發表于: 2011-05-29 19:00

只看該作者 | 小中大

晶體管輸出是不能接反的，繼電器輸出到可以

«
