題目是這樣的，一個常開按鈕，一個時間繼電器，N個中間繼電器！
要達到的目的是 1  按第一下按鈕，一直輸出。
               2  按第二下按鈕，輸出閃爍。
               3  按第三下按鈕，輸出停止。
          附件帶答案，用三菱編程軟件編寫，可以轉化成機械電路。  供大家參考
                特此注明這是一個機械電路！請大家不要走捷徑，利用PLC的方便指令！我只是不會使用畫圖軟件才寫成梯形圖的！請大家不要侮辱自己的智商！


努力了一下，發現也挺有難度的。估計是平時PLC玩太多。把機械線路都忘了。

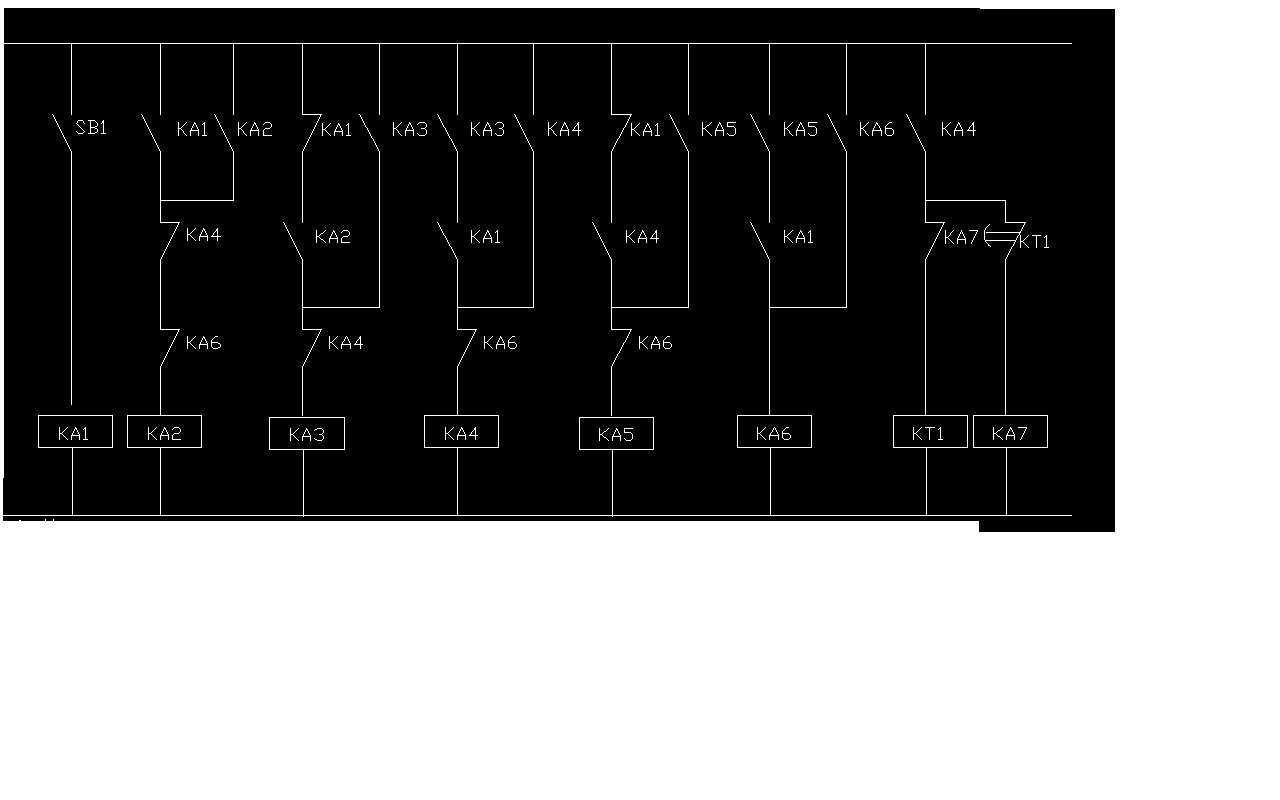

這是我畫的，應該沒有什么沖突，請各位檢查一下。用CAD畫，轉成位圖的。
估計現實中也不會有人這么用的。呵呵。
操作：
    按第一下，KA2長時間輸出
    按第二下，KA7閃爍輸出
    按第三下，KA6切點所有輸出 一鍵控制

由于插入圖片看不清楚，請將圖片另存到電腦上再看。

引用

引用第70樓阿權1于2010-12-01 18:43發表的  :

          你閃爍電路畫的不對！！！！！！！！

請教70樓，你指的是不是閃爍的時間差或頻率問題？這個我也沒有更好的辦法了。因為只有一個時間繼電器。
除了這個，請教下還有什么問題？
