60樓發表于: 2024-05-31 13:56

只看該作者 | 小中大

引用
引用第59樓y_fx2000于2024-05-24 15:14發表的 :
步序控制法，非常方便。順便說一句，如果這個都搞不定，那就是入門小白了，還不具備做工程的能力。

teach呢？!

非標自動化編程設計。。。17798956193

雪山飛狐

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 13485 個
工控威望: 16248 點
下載積分: 49255 分
在線時間: 1061(小時)
注冊時間: 2019-06-05
最后登錄: 2025-08-11
查看雪山飛狐的主題 / 回貼

61樓發表于: 2024-05-31 16:41

只看該作者 | 小中大

這個搞得定。

雪山飛狐

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 13485 個
工控威望: 16248 點
下載積分: 49255 分
在線時間: 1061(小時)
注冊時間: 2019-06-05
最后登錄: 2025-08-11
查看雪山飛狐的主題 / 回貼

62樓發表于: 2024-06-01 07:55

只看該作者 | 小中大

可以搞定。

雪山飛狐

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 13485 個
工控威望: 16248 點
下載積分: 49255 分
在線時間: 1061(小時)
注冊時間: 2019-06-05
最后登錄: 2025-08-11
查看雪山飛狐的主題 / 回貼

63樓發表于: 2024-06-02 12:54

只看該作者 | 小中大

可以搞定。

dgl4245123

非標自動化編程設計。。。17798956193

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 158 個
工控威望: 193 點
下載積分: 7799 分
在線時間: 133(小時)
注冊時間: 2023-04-03
最后登錄: 2025-08-12
查看dgl4245123的主題 / 回貼

64樓發表于: 2024-06-28 13:25

只看該作者 | 小中大

引用
引用第63樓雪山飛狐于2024-06-02 12:54發表的 :
可以搞定。

哥，take my knees 帶帶我這個初中生，一路走來也不容易

非標自動化編程設計。。。17798956193

ayusecret

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 221 個
工控威望: 300 點
下載積分: 909 分
在線時間: 92(小時)
注冊時間: 2021-10-31
最后登錄: 2025-06-03
查看ayusecret的主題 / 回貼

65樓發表于: 2024-06-28 16:17

只看該作者 | 小中大

引用
引用第37樓wyfeng1018于2024-04-11 11:02發表的 :

在前輩在基礎上改了一下，是不是你想要的

寫法還有待優化，上升下降沿指令用的不太好，一會前面加上升沿，一會后面指令也加指令p檢測的，最好就是統一前面加上升沿即可

雪山飛狐

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 13485 個
工控威望: 16248 點
下載積分: 49255 分
在線時間: 1061(小時)
注冊時間: 2019-06-05
最后登錄: 2025-08-11
查看雪山飛狐的主題 / 回貼

66樓發表于: 2024-06-28 16:49

只看該作者 | 小中大

搞定它，光榮。

宛南蒼龍

WNCL

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 91 個
工控威望: 161 點
下載積分: 9699 分
在線時間: 44(小時)
注冊時間: 2021-02-22
最后登錄: 2025-07-03
查看宛南蒼龍的主題 / 回貼

67樓發表于: 2024-07-22 09:28

只看該作者 | 小中大

什么項目用到的

dgl4245123

非標自動化編程設計。。。17798956193

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 158 個
工控威望: 193 點
下載積分: 7799 分
在線時間: 133(小時)
注冊時間: 2023-04-03
最后登錄: 2025-08-12
查看dgl4245123的主題 / 回貼

68樓發表于: 2024-07-22 16:38

只看該作者 | 小中大

引用
引用第67樓宛南蒼龍于2024-07-22 09:28發表的 :
什么項目用到的

取料防錯系統。組裝機用

非標自動化編程設計。。。17798956193

雪山飛狐

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 13485 個
工控威望: 16248 點
下載積分: 49255 分
在線時間: 1061(小時)
注冊時間: 2019-06-05
最后登錄: 2025-08-11
查看雪山飛狐的主題 / 回貼

69樓發表于: 2024-07-23 08:24

只看該作者 | 小中大

一般人搞不到。

一朝風月

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 159 個
工控威望: 190 點
下載積分: 1247 分
在線時間: 93(小時)
注冊時間: 2023-08-07
最后登錄: 2025-08-12
查看一朝風月的主題 / 回貼

70樓發表于: 2024-07-23 08:52

只看該作者 | 小中大

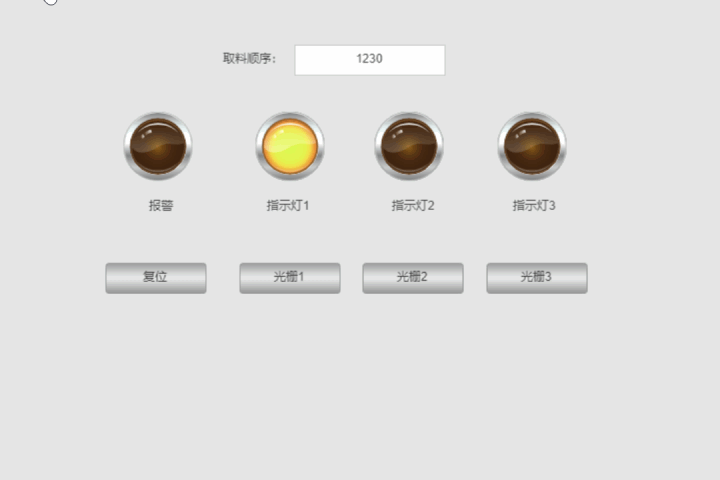

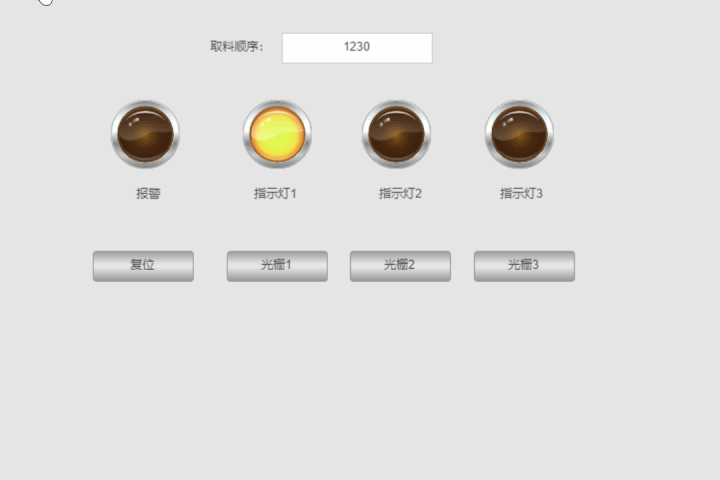

效果：

源碼：

復制代碼

PROGRAM PLC_PRG
VAR_INPUT
取料順序IN: INT:=1230;//每位數字小于等于3;
光柵: ARRAY[1..3] OF BOOL;
復位按鈕:BOOL;
END_VAR
VAR_OUTPUT
指示燈: ARRAY[1..3] OF BOOL;
報警:BOOL;
END_VAR
VAR
順序: ARRAY[1..4] OF INT;
順序tmp:INT:=0;
位置tmp:INT:=0;
ii:INT:=0;
復位RT,光柵1RT,光柵2RT,光柵3RT: R_TRIG;
END_VAR

復制代碼

順序[1] := 取料順序IN/1000;
順序[2] := (取料順序IN/100)MOD 10;
順序[3] := (取料順序IN/10)MOD 10;
順序[4] := 取料順序IN MOD10;
復位RT(CLK:=復位按鈕,Q=>);
光柵1RT(CLK:=光柵[1],Q=>);
光柵2RT(CLK:=光柵[2],Q=>);
光柵3RT(CLK:=光柵[3],Q=>);
IF復位RT.Q THEN
ii:=0;
順序tmp:=0;
報警:=0;
指示燈[1]:=0;
指示燈[2]:=0;
指示燈[3]:=0;
END_IF
FOR ii:=1 TO 4 DO //順序循環
IF報警 THEN
EXIT;
END_IF
IF順序tmp>4 THEN
順序tmp:=0;
END_IF
IF順序tmp=0 THEN
順序tmp:=ii;
END_IF
位置tmp:=順序[ii];
IF位置tmp=0 THEN
順序tmp:=ii+1;
EXIT;
END_IF
IFNOT 指示燈[1] AND NOT 指示燈[2] ANDNOT 指示燈[3] THEN
IF順序tmp=ii THEN
指示燈[位置tmp]:=1;
順序tmp:=ii+1;
END_IF
ELSE
EXIT;
END_IF
END_FOR
IF 指示燈[1] THEN
IF光柵1RT.Q THEN
指示燈[1]:=0;
END_IF
IF光柵2RT.Q OR 光柵3RT.Q THEN
報警:=1;
END_IF
END_IF
IF 指示燈[2] THEN
IF光柵2RT.Q THEN
指示燈[2]:=0;
END_IF
IF光柵1RT.Q OR 光柵3RT.Q THEN
報警:=1;
END_IF
END_IF
IF 指示燈[3] THEN
IF光柵3RT.Q THEN
指示燈[3]:=0;
END_IF
IF光柵1RT.Q OR 光柵2RT.Q THEN
報警:=1;
END_IF
END_IF

[ 此帖被es_ice在2024-07-23 09:03重新編輯 ]

dgl4245123

非標自動化編程設計。。。17798956193

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 158 個
工控威望: 193 點
下載積分: 7799 分
在線時間: 133(小時)
注冊時間: 2023-04-03
最后登錄: 2025-08-12
查看dgl4245123的主題 / 回貼

71樓發表于: 2024-08-14 15:24

只看該作者 | 小中大

引用
引用第69樓雪山飛狐于2024-07-23 08:24發表的 :
一般人搞不到。

哈哈哈。。。
