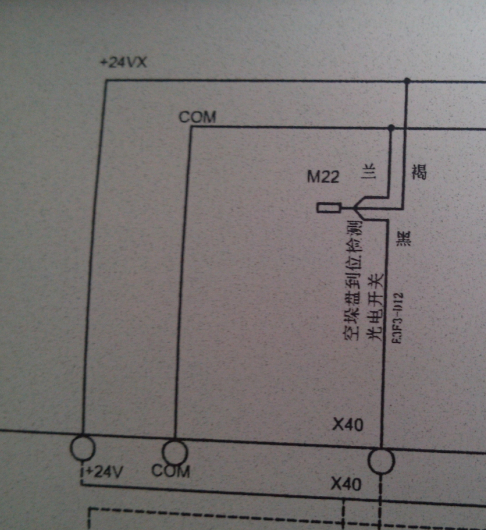

看PLC圖紙的接線，光電開關輸出的是負。但是看光電開關的接線圖的話，輸出端和24V正端連接，有信號時輸出不應該是正嗎？這是怎么回事呢？

這是現場設備的圖紙，是已經完工的了，我就想問一下，看上面光電開關上的圖，輸出端和正端連著，不是有信號是輸出正嗎，怎么看PLC圖紙，輸出端輸出的卻是負呢？

看網上說：
PNP是指當有信號觸發時，信號輸出線OUT和電源線VCC連接，相當于輸出高電平的電源線.
NPN是指當有信號觸發時，信號輸出線OUT和0v線連接，相當于輸出低電平0V。

三菱PLC都是接NPN的，看這個要求信號線應該和OV相連的啊，怎么現場的光電開關信號和24V+連接呢？

謝謝大家，我懂了~

看這個光電上的接線，黑色是輸出線吧，那么這個黑色的線這不和正端的褐色線相連嗎，光電有信號時，是不是正端和黑色的線就導通了。

感謝朋友們，搞明白了，看了17樓的圖，一下明白了，我以為光電開關上那個方塊是內部電路呢，原來代表的是外部的繼電器線圈。光電開關圖上線圈的一端直接接的正，另一端接的輸出，那么輸出肯定是負，也就是說是NPN輸出的。感謝大家的無私幫助。謝謝！謝謝！小弟犯的是低級錯誤。

再次感謝前輩們單獨畫圖給我講解。謝謝了。
