樓主發表于: 2012-12-06 19:47

全看 | 小中大

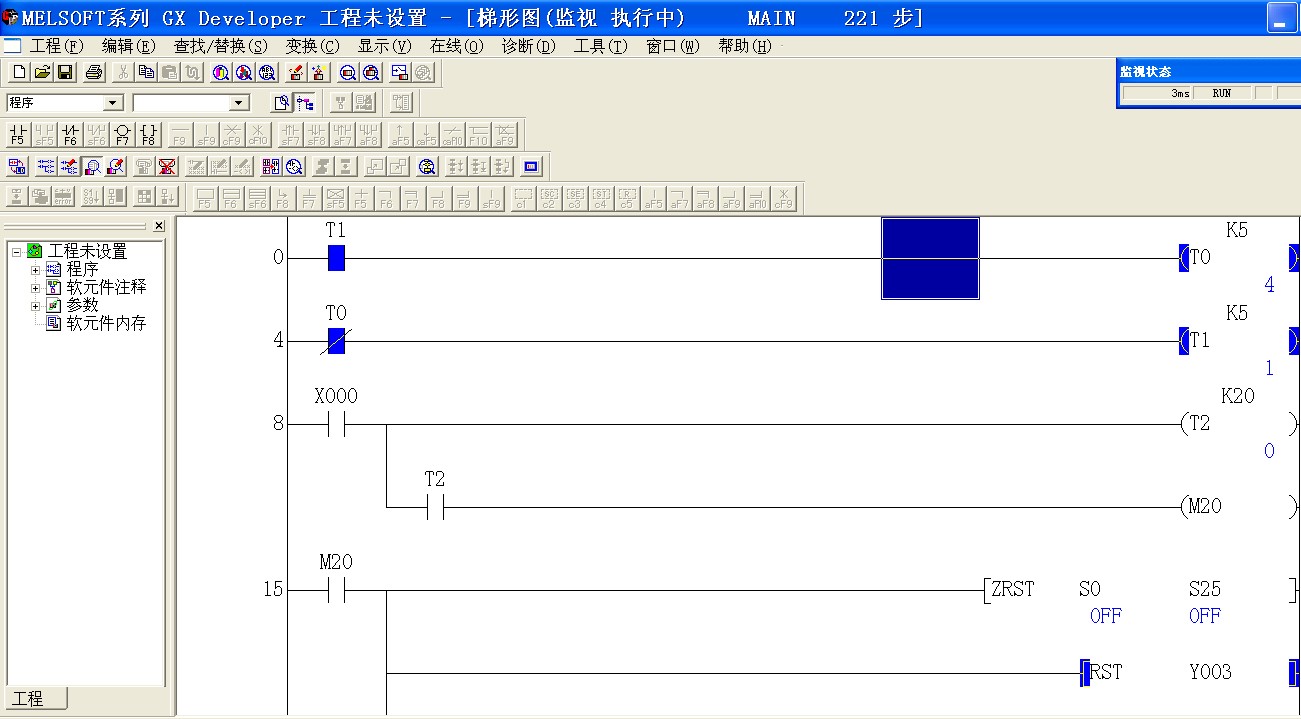

您還在使用有線編程電纜對PLC進行編程、上載、下載、監視嗎？那太OUT了，有線電纜即攜帶不方便，又有長度限制！更受現場環境制約非常不方便！

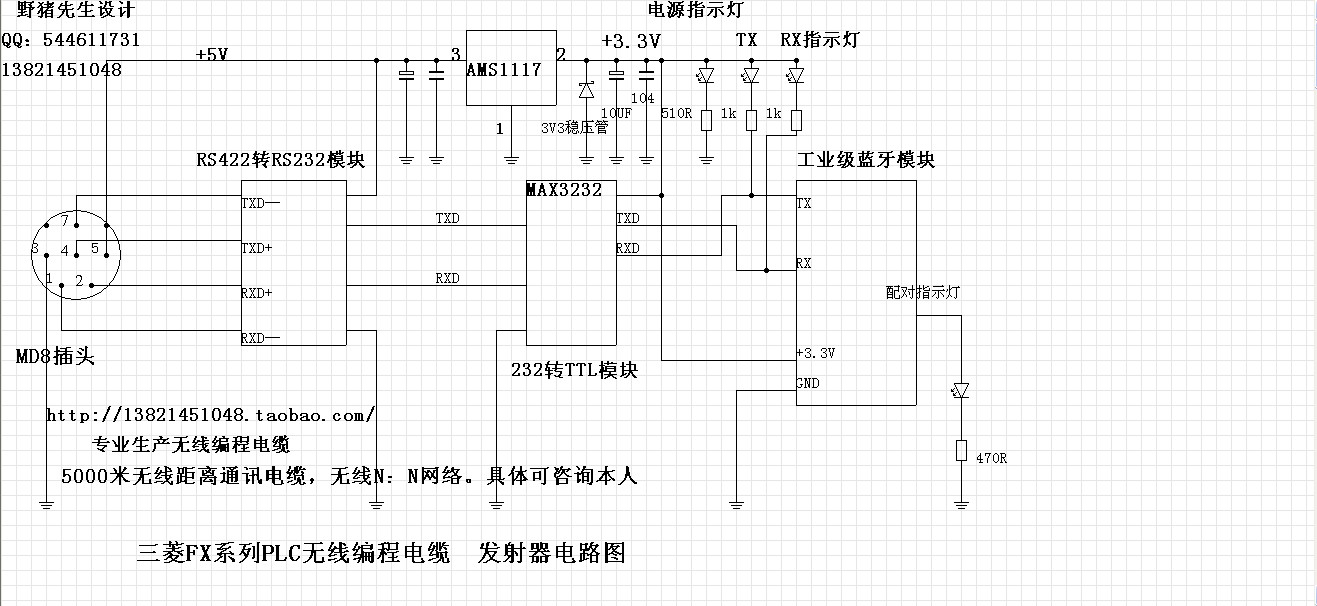

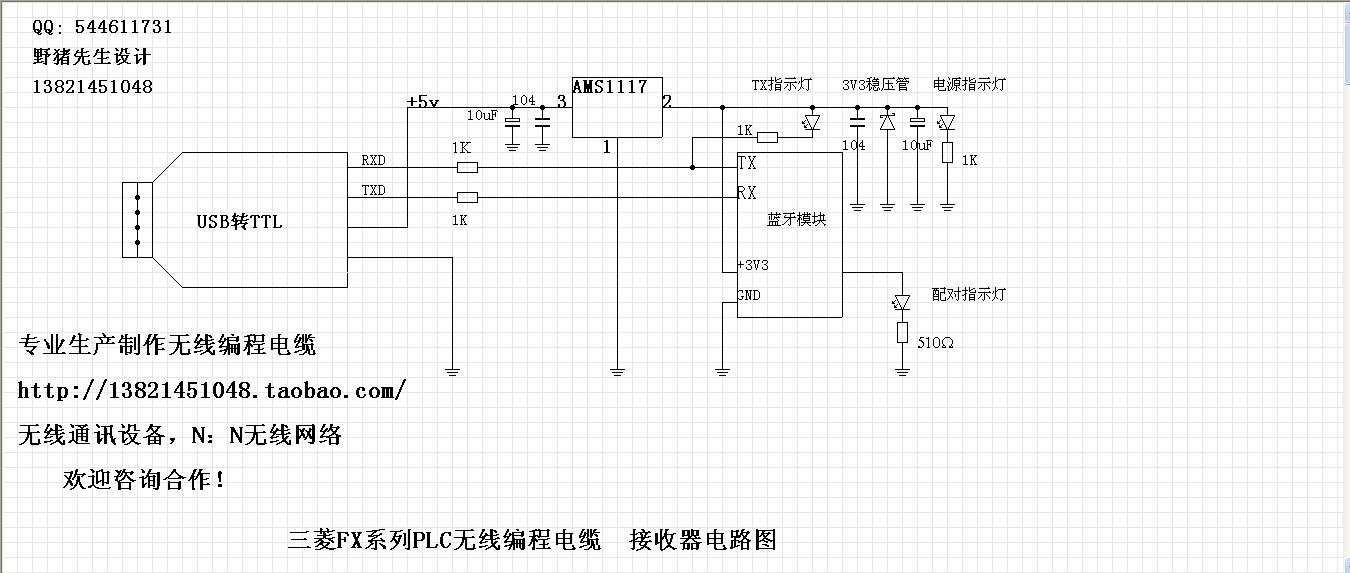

本人今天發布一款小巧的無線編程電纜電路圖，完全替代有線編程電纜，無線有效距離10米以上，

采用CSR進口藍牙芯片（工業級），進口集成電路，保證了工作的穩定性。

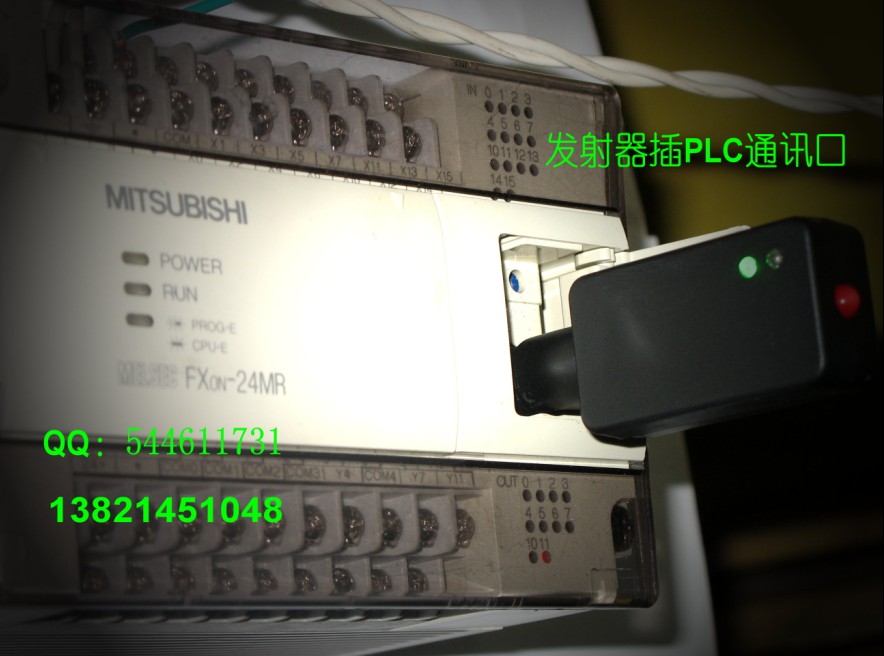

支持FX系列PLC  (FX0 FX0N FX2N FX1N FX1S FX0S) 等圓8針插孔

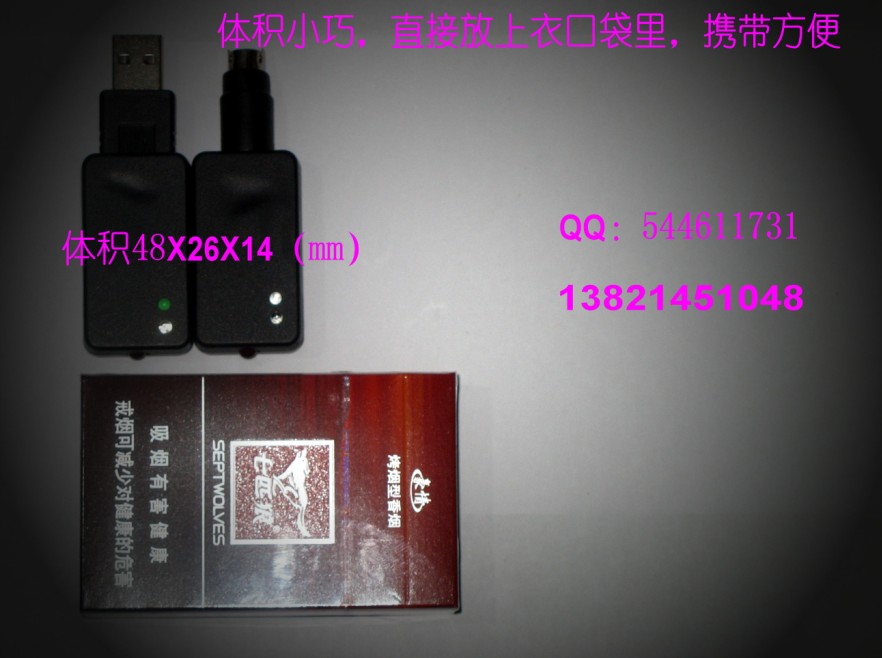

體積48×26×14（mm），只有半個香煙盒大小！可以直接放在上衣口袋里，攜帶非常方便！

成本如下：（所有元件淘寶都有售）

   1：工業級CSR藍牙（帶底版）2個       150元

   2：RS422轉232模塊         1個        30元

   3：232轉TTL模塊           1個        8.50元

   4：MD8插頭                1個        1元

   5：外殼                   2個        3元

   6：電路板                 2塊        2元

   7：LED                               0.6元

   8：3.3V穩壓器                        0.33元

   9：阻容                              1元

  10：USB轉串口線             1條       12元

                                             總計：208元

對此感興趣的朋友想制作本人提供技術支持，也可代為加工！！

QQ：544611731

手機：13821451048

本帖最近評分記錄：

下載積分:+1(khliang) 真誠感謝！

下載積分:+2(bin1016) 真誠感謝！

283640455

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 130 點
下載積分: 1297 分
在線時間: 9(小時)
注冊時間: 2013-05-03
最后登錄: 2013-06-27
查看283640455的主題 / 回貼

1樓發表于: 2013-05-08 18:05

全看 | 小中大

這個想法都有，牛人！！！
