想用51單片機做一個類似于PLC的電路板，用在一些邏輯控制的設備上。準備做8個輸入端，12個輸出端，通過單片機控制繼電器。輸入與輸出中間都用光藕隔離開來。然后外加一個12864液晶做顯示。現在有一個問題，光藕主要起保護隔離作用，如果兩端電源共地，就失去了意義。想知道三菱PLC也是要么交流，要么直流一種電源規格輸入，如何做到在光藕兩端的電源不共地？

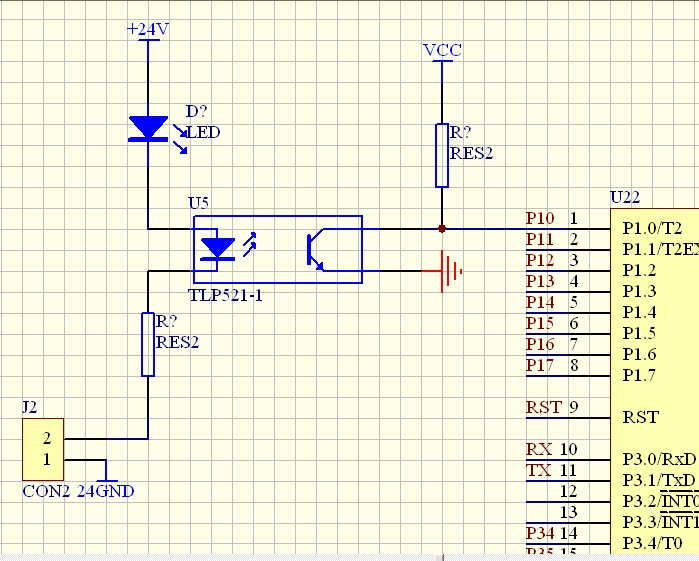

我自己的想法，輸入部分

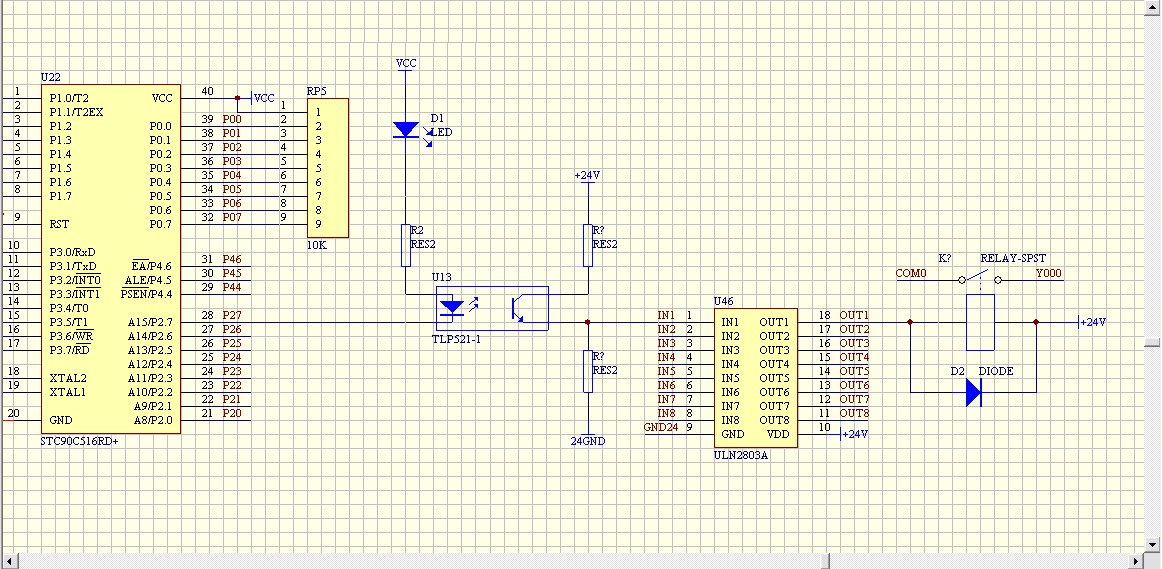

輸出部分



想知道如何在板子上接入一個電源的情況下，分離成兩個獨立不共地的電源，供光藕的輸入輸出端使用。

引用

引用第13樓ymr78419972于2012-05-24 09:09發表的  :
我沒有板子，我只是在網上找了這產品，只有圖片，我是從部局上看出來的，他的板子上好像也沒有多少東西。

下面這個電路是三菱的PLC的開關電源處理
[attachment=84731]

.......

開關電源都是這樣的，它是把高壓端地---熱地與低壓端地---冷地，通過光耦完全分隔開的。而你買的仿PLC板是外接低壓電源，負載是用繼電器隔離的（也就是輸入輸出是通過繼電器隔離的）。所以，輸入端地與光耦地可以共用，不需單獨。
