工控人家園 綜合討論 PLC如何控制11臺步進電機

a8897044

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 129 個
工控威望: 282 點
下載積分: 859 分
在線時間: 25(小時)
注冊時間: 2007-12-20
最后登錄: 2024-09-13
查看a8897044的主題 / 回貼

12樓發表于: 2011-05-20 14:40

只看該作者 | 小中大

打算用MODBUS通訊和伺服自帶的內部寄存器上帝保佑!圖紙出了準備寫程序了

yl_pan

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 222 個
工控威望: 302 點
下載積分: 10505 分
在線時間: 440(小時)
注冊時間: 2010-03-11
最后登錄: 2025-06-15
查看yl_pan的主題 / 回貼

13樓發表于: 2011-05-21 23:31

只看該作者 | 小中大

共享圖紙看看你怎么做的。

a8897044

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 129 個
工控威望: 282 點
下載積分: 859 分
在線時間: 25(小時)
注冊時間: 2007-12-20
最后登錄: 2024-09-13
查看a8897044的主題 / 回貼

14樓發表于: 2011-06-08 18:14

只看該作者 | 小中大

圖紙在公司公司臺灣的很變態所有電腦連USB借口都封了只有內網....所以共享不了

zhongyi

好好學習襪子

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 40 個
工控威望: 137 點
下載積分: 591 分
在線時間: 63(小時)
注冊時間: 2010-07-22
最后登錄: 2012-09-23
查看zhongyi的主題 / 回貼

15樓發表于: 2011-06-08 19:15

只看該作者 | 小中大

chenpingyg

機械是柱石,電氣是靈魂.

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的主題 / 回貼

16樓發表于: 2011-06-08 19:20

只看該作者 | 小中大

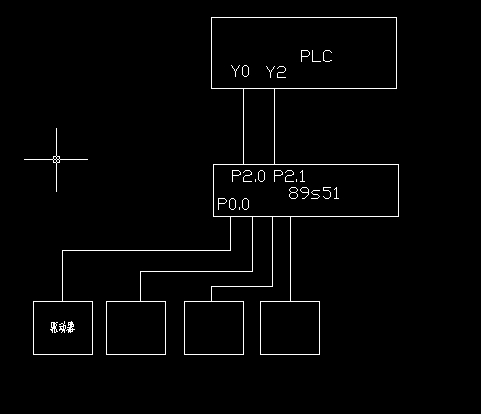

圖片：

外加幾個單片機可完成，成本比較低。
PLC的Y0發生脈沖，Y2控制方向。1個單片機接收到脈沖后從P0.0-P1.3發出相同的脈沖給步進控制器.需要較強的動手能力和單片機編程能力.
將PLC的Y0作為脈沖輸出,Y2作為方向控制.
單片機的P2.0作為脈沖接收,P2.1作為方向接收.
P0.0是第一個脈沖輸出,P0.1是第二個脈沖輸出,…………
Y2可直接連接到所有驅動器的方向控制端口上.
這樣PLC就像控制一個步進電機一樣.

[ 此帖被chenpingyg在2011-06-08 19:49重新編輯 ]

自己的事情自己做.
