工控人家園 三菱工控論壇 請教FX2N-2AD模擬量4-20mA編程

gfrtcfr

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 233 個
工控威望: 453 點
下載積分: 31674 分
在線時間: 645(小時)
注冊時間: 2009-07-14
最后登錄: 2025-08-26
查看gfrtcfr的主題 / 回貼

樓主發表于: 2011-01-11 10:28

只看樓主 | 小中大

我用的壓力傳感器量程是0----100MPa,輸出電流是4-20mA,我想問下：如果在觸摸屏上顯示出多少MPa ???我這樣編程對嗎？

如果不對，要如何改？？？？

附件：

11111111.rar (11 K) 下載次數:274

ysheng9099

三人行必有吾師

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 959 個
工控威望: 2440 點
下載積分: 21432 分
在線時間: 125(小時)
注冊時間: 2010-10-28
最后登錄: 2025-06-05
查看ysheng9099的主題 / 回貼

1樓發表于: 2011-01-11 11:57

只看該作者 | 小中大

截個圖上來看看

gfrtcfr

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 233 個
工控威望: 453 點
下載積分: 31674 分
在線時間: 645(小時)
注冊時間: 2009-07-14
最后登錄: 2025-08-26
查看gfrtcfr的主題 / 回貼

2樓發表于: 2011-01-11 15:52

只看該作者 | 小中大

圖片：

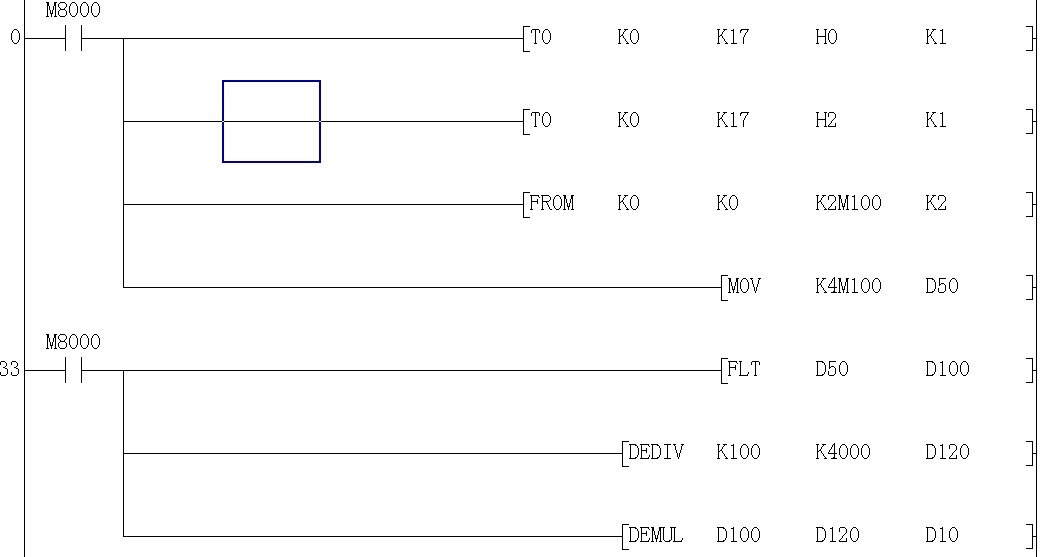

程序如圖

我有我自由

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 66 個
工控威望: 192 點
下載積分: 1916 分
在線時間: 38(小時)
注冊時間: 2010-12-07
最后登錄: 2013-06-03
查看我有我自由的主題 / 回貼

3樓發表于: 2011-01-11 16:28

只看該作者 | 小中大

網站上有FX2N特殊功能模塊說明書。你下載來看就知道了

清河

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看清河的主題 / 回貼

4樓發表于: 2011-01-11 17:58

只看該作者 | 小中大

這個問題我也納悶呢？

ysheng9099

三人行必有吾師

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 959 個
工控威望: 2440 點
下載積分: 21432 分
在線時間: 125(小時)
注冊時間: 2010-10-28
最后登錄: 2025-06-05
查看ysheng9099的主題 / 回貼

5樓發表于: 2011-01-11 20:51

只看該作者 | 小中大

僅供樓主參考

模入模出及增益調整.rar (12 K) 下载次数:471

gfrtcfr

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 233 個
工控威望: 453 點
下載積分: 31674 分
在線時間: 645(小時)
注冊時間: 2009-07-14
最后登錄: 2025-08-26
查看gfrtcfr的主題 / 回貼

6樓發表于: 2011-01-12 20:08

只看該作者 | 小中大

謝謝，5樓的兄弟了

你好婦女

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看你好婦女的主題 / 回貼

7樓發表于: 2011-01-13 11:02

只看該作者 | 小中大

很啊好哦，很給力

njaolian

新年快樂，恭祝大家出門撿錢包。凡是撿到錢包的，分我一半，哈哈

級別: VIP會員

發送短信
加為好友

精華主題: 2 篇
發帖數量: 452 個
工控威望: 2333 點
下載積分: 1985 分
在線時間: 211(小時)
注冊時間: 2010-11-10
最后登錄: 2025-08-23
查看njaolian的主題 / 回貼

8樓發表于: 2011-01-13 11:16

只看該作者 | 小中大

樓主，說明一點，不要用浮點數來算，先乘后除
你的20mA對應4000對應100M
4mA對應0對應0M，
程序部分自己轉化，這不難，自己動手吧

njaolian

新年快樂，恭祝大家出門撿錢包。凡是撿到錢包的，分我一半，哈哈

級別: VIP會員

發送短信
加為好友

精華主題: 2 篇
發帖數量: 452 個
工控威望: 2333 點
下載積分: 1985 分
在線時間: 211(小時)
注冊時間: 2010-11-10
最后登錄: 2025-08-23
查看njaolian的主題 / 回貼

9樓發表于: 2011-01-13 11:17

只看該作者 | 小中大

引用
引用第5樓ysheng9099于2011-01-11 20:51發表的 :
僅供樓主參考 [attachment=54057]

2AD的偏置何增益是電位器調整的
你給別人的程序不是2AD用的，解決不了樓主的問題

wanghwzdl

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wanghwzdl的主題 / 回貼

10樓發表于: 2011-01-20 14:55

只看該作者 | 小中大

看著挺復雜的

wgr583

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wgr583的主題 / 回貼

11樓發表于: 2011-02-23 22:01

只看該作者 | 小中大

很給李
