引用
引用第56樓郭懷海于2011-03-13 00:43發表的 :
你編一個SFC105模擬量計算程序試試。哈哈。
我查一下這個指令是什么意思，我還不怎么熟悉plc指令
PLC 順控指令SFC 的編程方法
順序功能圖（Sequeential Function Chart）是一種新穎的、按照工藝流程圖
進行編程的圖形編程語言。這是一種IEC標準推薦的首選編程語言，近年來在
PLC編程中已經得到了普及和推廣，
SFC編程的優點：
1、在程序中可以很直觀地看到設備的動作順序。比較容易讀懂程序，因為
程序按照設備的動作順序進行編寫，規律性較強。
2、在設備故障時能夠很容易的查找出故障所處在的位置。
3、不需要復雜的互鎖電路，更容易設計和維護系統。
SFC的結構：
步＋轉換條件＋有向連接+機器工序的各個運行動作＝SFC。
SFC程序的運行從初始步開始，每次轉換條件成立時執行下一步、在遇到
END步時結束向下運行。
第一章 單流程結構的編程方法
本教程主要介紹在三菱PLC編程軟件GX Developer中怎編制SFC順序功
能圖。下面以例題1介紹SFC程序的編制法。
例題1：自動閃爍信號生成，PLC 上電后Y0、Y1 以一秒鐘為周期交替閃
爍。本例的梯形圖和指令表,詳細見附件
呵呵，原來就在本論壇出的說明
例題1：自動閃爍信號生成，PLC上電后Y0、Y1以一秒鐘為周期交替閃爍
這個簡單如圖：
交替輸出
另外看了半天，沒明白sfc105是什么意思
如果sfc是任務調用功能，我們只要在每個任務中設定任務標記，程序運行要調用任務時，把任務標記設置為真就可以達到這個功能。
其實也不需要，因為每個任務都是有條件執行的，只要條件不成立，就不會執行任務（雖然程序在掃描循環）
-------------------------
現在明白了sfc105是個數據轉換功能，其實plc把下面公式固定在里面了，我們只是輸入數據然后得出輸出答案：
Y＝(X－輸入下限) * (輸出上限－輸出下限) / (輸入上限－輸入下限) +輸出下限
假設X是10位AD測量后的數值，數值范圍是0-1023
我們把它轉換成0-100度顯示，
計算順序如下：
1 輸入差值=輸入上限－輸入下限；
2 輸出差值=輸出上限－輸出下限；
3 Y＝(X－輸入下限);
4 Y＝(X－輸入下限)*(輸出上限－輸出下限);
5 Y＝(X－輸入下限)*(輸出上限－輸出下限) / (輸入上限－輸入下限);
6 Y＝(X－輸入下限)*(輸出上限－輸出下限) / (輸入上限－輸入下限) + 輸出下限;

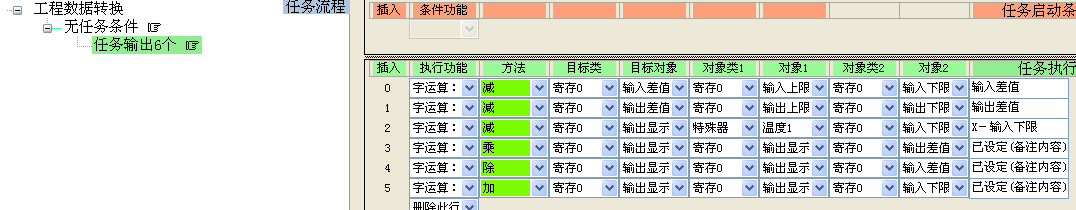

工程數據轉換
這樣就可以得出轉換后的數據，但是有個問題，如果(X－輸入下限)*(輸出上限－輸出下限)值大于65535時，數據會溢出；
后來分析發現Y＝(X－輸入下限) * (輸出上限－輸出下限) / (輸入上限－輸入下限) +輸出下限 這種算法有問題，把簡單變復雜化了
其實就是X值*比例系數=要顯示的值；
在我們的軟件里面，這些轉換無需考慮，我們有個參數頁面集成了這些功能，并且包含了校正功能（比如更換熱電阻或者熱電偶）可以自動計算出比例系數和基準數

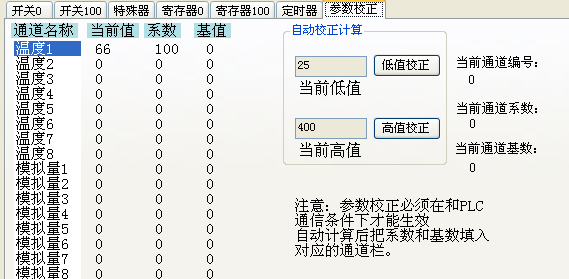

參數設置
[ 此帖被sy2kj在2011-04-07 08:38重新編輯 ]
