工控人家園 三菱工控論壇 求與三菱MR-J2S-A伺服電機配套編碼器的接線圖

heyx866

Heyx

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 83 個
工控威望: 193 點
下載積分: 1870 分
在線時間: 65(小時)
注冊時間: 2010-03-02
最后登錄: 2024-11-16
查看heyx866的主題 / 回貼

樓主發表于: 2010-11-29 11:38

只看樓主 | 小中大

我們現有幾套三菱MR-J2S-A伺服電機及驅動器，現在要用起來，在接線時不知道電機上配套的編碼器的接線圖，下載的說明書上也沒有詳細的接線圖。請哪位大俠和版主告知。

heyx866

Heyx

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 83 個
工控威望: 193 點
下載積分: 1870 分
在線時間: 65(小時)
注冊時間: 2010-03-02
最后登錄: 2024-11-16
查看heyx866的主題 / 回貼

1樓發表于: 2010-11-29 12:38

只看該作者 | 小中大

從編碼器原先的接線看，都接了C、D、F、G、S、R這6個腳，不知道這些腳的具體定義。

向日葵

喜歡就做下去…

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 161 個
工控威望: 289 點
下載積分: 829 分
在線時間: 117(小時)
注冊時間: 2009-10-20
最后登錄: 2024-05-04
查看向日葵的主題 / 回貼

2樓發表于: 2010-11-29 19:49

只看該作者 | 小中大

你應該看手冊里面有…

buyulong

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 44 個
工控威望: 109 點
下載積分: 874 分
在線時間: 48(小時)
注冊時間: 2010-03-20
最后登錄: 2017-11-29
查看buyulong的主題 / 回貼

3樓發表于: 2010-11-29 20:32

只看該作者 | 小中大

頂起啊！我也正需要！！！

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9735 個
工控威望: 8634 點
下載積分: 16839 分
在線時間: 5341(小時)
注冊時間: 2006-08-10
最后登錄: 2025-08-19
查看ymmfa的主題 / 回貼

4樓發表于: 2010-11-29 20:55

只看該作者 | 小中大

編碼器電纜通常是供應伺服的人賣你的，有做好現成的。
這個在伺服放大器手冊上好象真的沒有講。
但在伺服的樣本上有講。

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

heyx866

Heyx

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 83 個
工控威望: 193 點
下載積分: 1870 分
在線時間: 65(小時)
注冊時間: 2010-03-02
最后登錄: 2024-11-16
查看heyx866的主題 / 回貼

5樓發表于: 2010-11-30 04:14

只看該作者 | 小中大

C、D、F、G、S、R這6個腳應該是A、B相4根線加電源2根線，但不知道哪對哪。手冊里沒有具體的，一時又找不到相關資料。版主，伺服樣本在哪找？

heyx866

Heyx

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 83 個
工控威望: 193 點
下載積分: 1870 分
在線時間: 65(小時)
注冊時間: 2010-03-02
最后登錄: 2024-11-16
查看heyx866的主題 / 回貼

6樓發表于: 2010-11-30 10:49

只看該作者 | 小中大

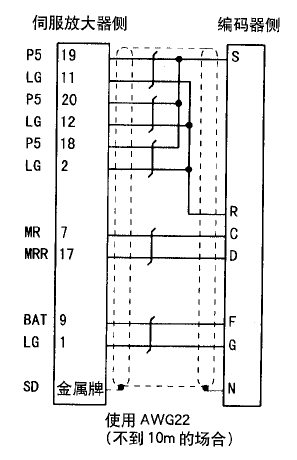

圖片：

找到了：
