解釋說 ： 未使用的計數器 或定時器  作為數據寄存器

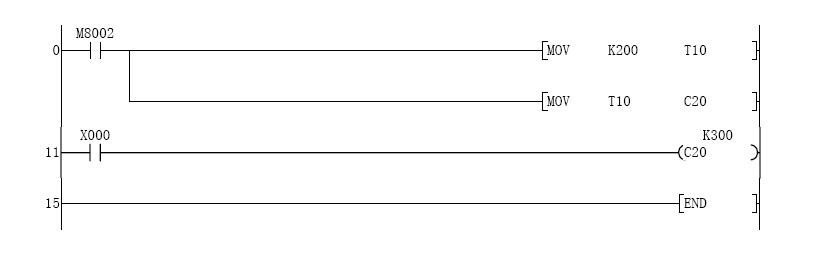

  誰能給我解釋下  K200  T10  C20  K300 之間的關系？？

引用

引用樓主q605668560于2010-11-26 10:20發表的 程序  疑問 :
[attachment=50381]
解釋說 ： 未使用的計數器 或定時器  作為數據寄存器

  誰能給我解釋下  K200  T10  C20  K300 之間的關系？？

你的圖掛了～～～

關于截圖和上傳到論壇
請仔細看:
http://www.lnwcd.cn/read-gktid-10687.html

X0 ON時c20是k300,X0 OFF,M8002 ON 時C20是k200,反之

PLC開始運行第一個掃描周期后，T10=K200，C20=K200；
此后X0為ON一次C20計數加一，與普通計數器動作相同。計數到300時C20線圈接通。

引用

引用樓主q605668560于2010-11-26 10:20發表的 程序  疑問 :
[attachment=50389]


解釋說 ： 未使用的計數器 或定時器  作為數據寄存器
  誰能給我解釋下  K200  T10  C20  K300 之間的關系？？

K200常數200，T10計時器，C20計數器，K300，計數器動作值
X0動作100次C20動作。

版主正解

好

這是你的程序要求達到的控制目的，第一個掃描周期時當X0為OFF時，C20是K200，第一個掃描周期后X0為ON時c20是K300

版主和8樓正見。

第一掃描周期，常數200傳送到T10，再轉送到C20（刷新C20的當前計數值），之后，C20對X0的上升沿計數（計數值從200開始累加），計數值累加到300時，C20計數完成，如程序中加入RST C20 或MOV（P） K0 C20之類的計數清零程序，在執行清零后，C20的計數值將0開始累加

學習了，
