工控人家園 綜合討論 RS232連接線

劉建強

勤學，才是進步的根源。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 270 個
工控威望: 449 點
下載積分: 2953 分
在線時間: 549(小時)
注冊時間: 2009-01-23
最后登錄: 2019-01-08
查看劉建強的主題 / 回貼

樓主發表于: 2010-10-05 00:03

只看樓主 | 小中大

請問諸位RS232連接線如何制作，三線連接的，謝謝！
也就是三菱FX2N-232-BD和電腦RS232接口連接。

[ 此帖被劉建強在2010-10-05 09:13重新編輯 ]

匯榮鋁業

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1787 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1607(小時)
注冊時間: 2009-07-21
最后登錄: 2025-08-26
查看匯榮鋁業的主題 / 回貼

1樓發表于: 2010-10-05 06:34

只看該作者 | 小中大

看你跟什么東西連接了，是PLC還是觸摸屏，伺服控制器等等。

5921338

好好學習，天天向上

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 685 個
工控威望: 10601 點
下載積分: 1670 分
在線時間: 370(小時)
注冊時間: 2008-11-27
最后登錄: 2025-08-08
查看5921338的主題 / 回貼

2樓發表于: 2010-10-05 08:51

只看該作者 | 小中大

是什么跟什么連，什么牌子型號都要說清楚，沒有通用的。

自學

劉建強

勤學，才是進步的根源。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 270 個
工控威望: 449 點
下載積分: 2953 分
在線時間: 549(小時)
注冊時間: 2009-01-23
最后登錄: 2019-01-08
查看劉建強的主題 / 回貼

3樓發表于: 2010-10-05 09:14

只看該作者 | 小中大

引用
引用第1樓匯榮鋁業于2010-10-05 06:34發表的 :
看你跟什么東西連接了，是PLC還是觸摸屏，伺服控制器等等。

也就是三菱FX2N-232-BD和電腦RS232接口連接。

劉建強

勤學，才是進步的根源。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 270 個
工控威望: 449 點
下載積分: 2953 分
在線時間: 549(小時)
注冊時間: 2009-01-23
最后登錄: 2019-01-08
查看劉建強的主題 / 回貼

4樓發表于: 2010-10-05 09:14

只看該作者 | 小中大

引用
引用第2樓5921338于2010-10-05 08:51發表的 :
是什么跟什么連，什么牌子型號都要說清楚，沒有通用的。

也就是三菱FX2N-232-BD和電腦RS232接口連接。

劉建強

勤學，才是進步的根源。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 270 個
工控威望: 449 點
下載積分: 2953 分
在線時間: 549(小時)
注冊時間: 2009-01-23
最后登錄: 2019-01-08
查看劉建強的主題 / 回貼

5樓發表于: 2010-10-05 11:24

只看該作者 | 小中大

匯榮鋁業

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1787 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1607(小時)
注冊時間: 2009-07-21
最后登錄: 2025-08-26
查看匯榮鋁業的主題 / 回貼

6樓發表于: 2010-10-05 11:47

只看該作者 | 小中大

電腦的2跟FX-232的3連接
電腦的3跟FX-232的2連接
電腦的5跟FX-232的5連接
電腦的7跟FX-232的6連接
電腦的8跟FX-232的4連接

3
5
7
8

tixian

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看tixian的主題 / 回貼

7樓發表于: 2010-10-05 14:38

只看該作者 | 小中大

電腦的9針2，3，和PLC的2，3，線號交叉相連，5對號相連

本帖最近評分記錄：

下載積分:+2(sjm213) 完全同意！

王菲度122688

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 141 個
工控威望: 1067 點
下載積分: 3203 分
在線時間: 653(小時)
注冊時間: 2010-03-05
最后登錄: 2023-02-04
查看王菲度122688的主題 / 回貼

8樓發表于: 2010-10-05 19:35

只看該作者 | 小中大

圖片：

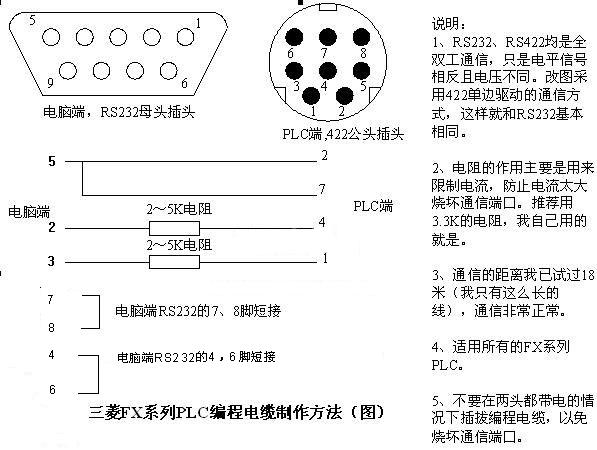

FX系列到計算機通訊電纜圖紙,確認能用的。

北極熊

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 32 個
工控威望: 186 點
下載積分: 641 分
在線時間: 43(小時)
注冊時間: 2009-09-03
最后登錄: 2012-08-18
查看北極熊的主題 / 回貼

9樓發表于: 2010-10-06 05:57

只看該作者 | 小中大

親自找了根三菱的專用線測了一下，和他們說的有些不同

子丑寅卯9

好鋼是煉出來的; 好妞是泡出來的!

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1223 個
工控威望: 6798 點
下載積分: 9012 分
在線時間: 335(小時)
注冊時間: 2008-05-17
最后登錄: 2024-07-10
查看子丑寅卯9的主題 / 回貼

10樓發表于: 2010-10-06 15:27

只看該作者 | 小中大

就是232的三菱觸摸屏下載線,怎么連接忘記了,不好意思.

（沈陽）承接非標自動化設計,調試及改造；各種通信控制；伺服調試,定位同步控制及專機制造。手機&微信同步（來訪注明家園）：18680531562 。

qinchenglim

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1220 個
工控威望: 1321 點
下載積分: 3940 分
在線時間: 739(小時)
注冊時間: 2009-06-09
最后登錄: 2025-07-22
查看qinchenglim的主題 / 回貼

11樓發表于: 2010-10-09 23:48

只看該作者 | 小中大

三菱FX系列的PLC編程線有點特殊,電腦端是RS232,PLC端是RS422,比較穩妥的做法是把232的信號轉換成422的信號.
現在市場上有現成的別人做好的FX系列編程線,具體型號我忘記了,大概是35元一根,我買了一跟用了很久了,還可以
