只看樓主 | 小中大

圖片：

LED為6寸,現用PLC直接驅動七段LED!
但是!不怎么亮!
為呢使它能足夠亮!打算加一段驅動電路!但不知道怎么做!怎么樣用PLC驅動它!
希望有經驗的朋友!告訴我一下!
非常感謝!

ldbboy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 520 個
工控威望: 3061 點
下載積分: 1172 分
在線時間: 531(小時)
注冊時間: 2009-04-22
最后登錄: 2025-03-04
查看ldbboy的主題 / 回貼

1樓發表于: 2010-06-16 14:40

只看該作者 | 小中大

圖片：

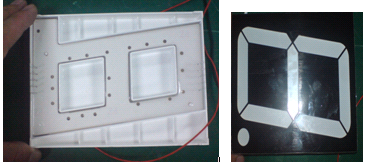

七段LED圖片如下:

ldbboy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 520 個
工控威望: 3061 點
下載積分: 1172 分
在線時間: 531(小時)
注冊時間: 2009-04-22
最后登錄: 2025-03-04
查看ldbboy的主題 / 回貼

2樓發表于: 2010-06-16 14:44

只看該作者 | 小中大

圖片：

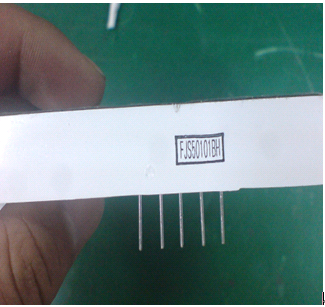

LED為共陽!

ldbboy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 520 個
工控威望: 3061 點
下載積分: 1172 分
在線時間: 531(小時)
注冊時間: 2009-04-22
最后登錄: 2025-03-04
查看ldbboy的主題 / 回貼

3樓發表于: 2010-06-16 14:45

只看該作者 | 小中大

萬分感謝!

wsir123

日子在忙碌中才會顯得充實，我喜歡這樣的生活。

級別: 論壇版主

發送短信
加為好友

精華主題: 4 篇
發帖數量: 1504 個
工控威望: 5491 點
下載積分: 24427 分
在線時間: 818(小時)
注冊時間: 2007-01-22
最后登錄: 2025-07-11
查看wsir123的主題 / 回貼

4樓發表于: 2010-06-16 16:02

只看該作者 | 小中大

引用
引用樓主ldbboy于2010-06-16 14:37發表的高手幫幫忙!關于LED七段譯碼管用PLC驅動的問題! :
LED為6寸,現用PLC直接驅動七段LED!
但是!不怎么亮!
為呢使它能足夠亮!打算加一段驅動電路!但不知道怎么做!怎么樣用PLC驅動它!
希望有經驗的朋友!告訴我一下!
非常感謝!
.......

直接用指令 SEGD, 串接合適的阻值和功率的電阻就可以了，前提是要占用7個輸出點，可以顯示 0-F。
這個可以做簡易報警代碼，用這個理論上可以做很多報警代碼了。間隔為3秒閃爍，故障代碼顯示為逐位0.5秒顯示

保持每天一點小進步足矣。。。
