工控人家園 綜合討論 求傳統繼電器一鍵ON/OFF控制電路

sam.h.b

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看sam.h.b的主題 / 回貼

樓主發表于: 2009-11-29 08:49

只看樓主 | 小中大

最近碰到一個傳統繼電器一鍵ON/OFF控制電路﹐無法實現﹐求解﹗﹗

yyy313

大樹

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 181 個
工控威望: 277 點
下載積分: 2718 分
在線時間: 120(小時)
注冊時間: 2009-10-19
最后登錄: 2013-03-12
查看yyy313的主題 / 回貼

1樓發表于: 2009-11-29 08:56

只看該作者 | 小中大

使用一個旋鈕或緊停不就可以了嗎?

sam.h.b

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看sam.h.b的主題 / 回貼

2樓發表于: 2009-11-29 10:09

只看該作者 | 小中大

該電路是用一個微動開關控制

小電工

搞印刷設備的朋友多聯系

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 119 個
工控威望: 634 點
下載積分: 5946 分
在線時間: 395(小時)
注冊時間: 2009-09-19
最后登錄: 2025-05-26
查看小電工的主題 / 回貼

3樓發表于: 2009-11-29 12:45

只看該作者 | 小中大

你可以買個帶自鎖的按鈕就可以了，電路還是最簡單的。

xshflove

工控人家園，工控人的免費學校。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 489 個
工控威望: 4285 點
下載積分: 713 分
在線時間: 531(小時)
注冊時間: 2008-03-14
最后登錄: 2025-05-17
查看xshflove的主題 / 回貼

4樓發表于: 2009-11-29 12:49

只看該作者 | 小中大

我做過用帶自鎖的按鈕就可以了，電路很最簡單的.

sam.h.b

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看sam.h.b的主題 / 回貼

5樓發表于: 2009-11-29 13:05

只看該作者 | 小中大

因為那地方無法更換其它類型的按鈕﹐必借助本身自帶的微動開關。

小電工

搞印刷設備的朋友多聯系

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 119 個
工控威望: 634 點
下載積分: 5946 分
在線時間: 395(小時)
注冊時間: 2009-09-19
最后登錄: 2025-05-26
查看小電工的主題 / 回貼

6樓發表于: 2009-11-29 14:30

只看該作者 | 小中大

沒CAD畫個梯型圖，看看可以用嗎？

附件：

YJ.rar (3 K) 下載次數:12
網站提示: 請不要用迅雷下載附件，容易出錯

chenpingyg

機械是柱石,電氣是靈魂.

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的主題 / 回貼

7樓發表于: 2009-11-29 14:44

只看該作者 | 小中大

圖片：

引用
引用樓主sam.h.b于2009-11-29 08:49發表的求傳統繼電器一鍵ON/OFF控制電路 :
最近碰到一個傳統繼電器一鍵ON/OFF控制電路﹐無法實現﹐求解﹗﹗

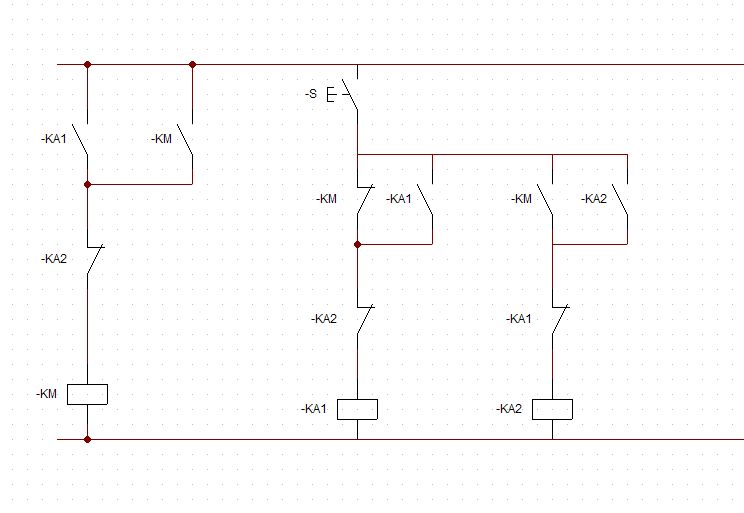

你看這個圖行嗎？

附件：

截圖00.rar (21 K) 下載次數:14
網站提示: 請不要用迅雷下載附件，容易出錯

自己的事情自己做.

luyuemin

工控人

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 153 個
工控威望: 265 點
下載積分: 1139 分
在線時間: 352(小時)
注冊時間: 2009-02-11
最后登錄: 2021-07-22
查看luyuemin的主題 / 回貼

8樓發表于: 2009-11-29 15:01

只看該作者 | 小中大

樓上的不能工作，要加上“記憶”電路。

小電工

搞印刷設備的朋友多聯系

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 119 個
工控威望: 634 點
下載積分: 5946 分
在線時間: 395(小時)
注冊時間: 2009-09-19
最后登錄: 2025-05-26
查看小電工的主題 / 回貼

9樓發表于: 2009-11-29 15:12

只看該作者 | 小中大

7樓的是不可以用。該一下看看。

勿忘我

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 176 個
工控威望: 346 點
下載積分: 1696 分
在線時間: 256(小時)
注冊時間: 2009-04-04
最后登錄: 2023-01-12
查看勿忘我的主題 / 回貼

10樓發表于: 2009-11-29 16:52

只看該作者 | 小中大

7樓的圖完全正確可以實現樓主的控制要求。

qinshengyue

是我，別開槍！

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 808 個
工控威望: 1216 點
下載積分: 31304 分
在線時間: 1234(小時)
注冊時間: 2009-04-09
最后登錄: 2025-02-26
查看qinshengyue的主題 / 回貼

11樓發表于: 2009-11-29 17:14

只看該作者 | 小中大

看上去是可以的,不過有些觸點是多余的,反正KA1和KA2都是鎖不住的,為什么在各自的電路還要加上它們的自鎖觸點呢?去掉不也一樣,以上是淺見!
