工控人家園 綜合討論 看看這個電路能否正常工作（轉帖）

ljl5130

中國工控！雄起！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 468 個
工控威望: 487 點
下載積分: 2266 分
在線時間: 285(小時)
注冊時間: 2008-07-18
最后登錄: 2025-08-15
查看ljl5130的主題 / 回貼

樓主發表于: 2009-10-08 15:04

只看樓主 | 小中大

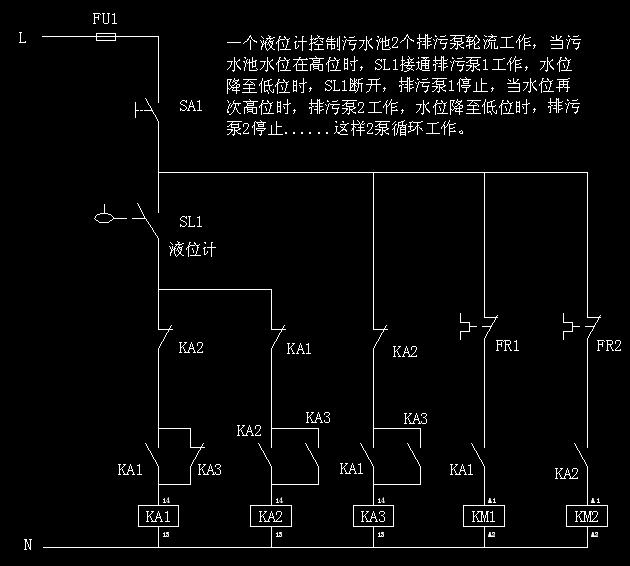

圖片：

[attachment=29784]

[ 此帖被ljl5130在2009-10-12 18:12重新編輯 ]

本帖最近評分記錄：

下載積分:+1(勤學好問) 請勿重復發表相似內容

劉洋88

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 145 個
工控威望: 277 點
下載積分: 838 分
在線時間: 49(小時)
注冊時間: 2009-10-08
最后登錄: 2018-02-05
查看劉洋88的主題 / 回貼

1樓發表于: 2009-10-08 15:10

只看該作者 | 小中大

感覺可以，不知道實際怎么樣。

紀超

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看紀超的主題 / 回貼

2樓發表于: 2009-10-08 15:12

只看該作者 | 小中大

圖紙不太清晰有柵格
能否說下你要怎么控制
控制什么
感覺這個圖有點別扭
還有上面那個是計數器還是什么我看不清

zhuls

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 125 個
工控威望: 363 點
下載積分: 6767 分
在線時間: 222(小時)
注冊時間: 2009-07-03
最后登錄: 2021-04-23
查看zhuls的主題 / 回貼

3樓發表于: 2009-10-08 15:36

只看該作者 | 小中大

應該是可行的

neilnie

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 339 個
工控威望: 347 點
下載積分: 783 分
在線時間: 222(小時)
注冊時間: 2009-07-27
最后登錄: 2018-11-28
查看neilnie的主題 / 回貼

4樓發表于: 2009-10-08 16:31

只看該作者 | 小中大

圖紙沒問題,要實驗一下才知道結果.

qinshengyue

是我，別開槍！

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 808 個
工控威望: 1216 點
下載積分: 31304 分
在線時間: 1234(小時)
注冊時間: 2009-04-09
最后登錄: 2025-02-26
查看qinshengyue的主題 / 回貼

5樓發表于: 2009-10-08 16:47

只看該作者 | 小中大

稍稍分析一下,沒有發現邏輯錯誤,應該是沒問題的!

848513789

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看848513789的主題 / 回貼

6樓發表于: 2009-10-08 17:19

只看該作者 | 小中大

理論上這是可以的，在KM1 KM2上分別再加個KM2 KM1的常閉來聯鎖更好點

yuaiwu

wemhoener

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 477 個
工控威望: 10135 點
下載積分: 11468 分
在線時間: 423(小時)
注冊時間: 2007-11-10
最后登錄: 2025-08-10
查看yuaiwu的主題 / 回貼

7樓發表于: 2009-10-08 17:28

只看該作者 | 小中大

應該是可以運行的，收藏了，又學了一招，繼電器也可以交替輸出了

gzt007

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 17 個
工控威望: 171 點
下載積分: 664 分
在線時間: 10(小時)
注冊時間: 2009-09-01
最后登錄: 2020-03-21
查看gzt007的主題 / 回貼

8樓發表于: 2009-10-08 17:46

只看該作者 | 小中大

可以實現，理論上沒問題的

wjz7211

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 118 個
工控威望: 207 點
下載積分: 4443 分
在線時間: 173(小時)
注冊時間: 2008-01-05
最后登錄: 2025-05-16
查看wjz7211的主題 / 回貼

9樓發表于: 2009-10-08 22:49

只看該作者 | 小中大

實際工作可能有問題，KA2與KA3有邏輯沖突。

ogden

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 79 個
工控威望: 169 點
下載積分: 737 分
在線時間: 72(小時)
注冊時間: 2009-08-31
最后登錄: 2022-08-10
查看ogden的主題 / 回貼

10樓發表于: 2009-10-09 01:31

只看該作者 | 小中大

基本可以了。控制回路有不完善的地方，KM1與KM2欠缺交替互鎖。

長生

知識無界

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 126 個
工控威望: 308 點
下載積分: 3247 分
在線時間: 111(小時)
注冊時間: 2009-05-20
最后登錄: 2017-12-05
查看長生的主題 / 回貼

11樓發表于: 2009-10-09 02:20

只看該作者 | 小中大

絕對可以！

學無止境
