工控人家園 三菱工控論壇 請分析一下這個程序

a441298512

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看a441298512的主題 / 回貼

樓主發表于: 2009-09-24 18:14

只看樓主 | 小中大

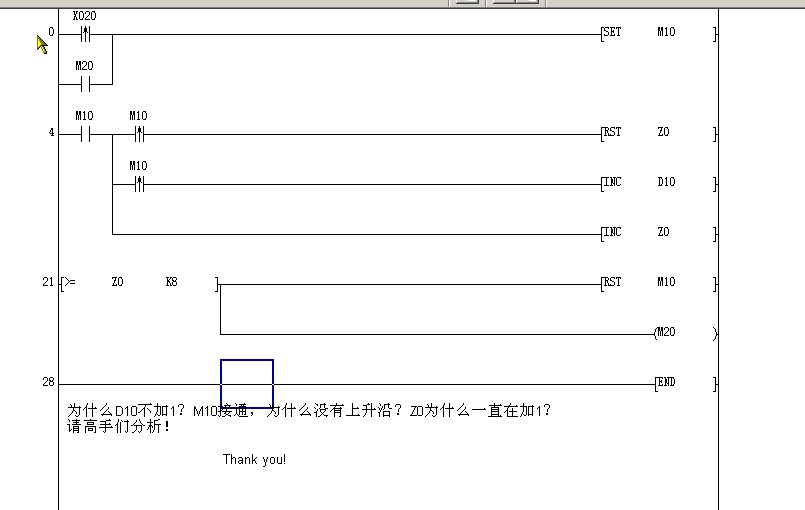

圖片：

請分析一下這個程序

qinshengyue

是我，別開槍！

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 808 個
工控威望: 1216 點
下載積分: 31304 分
在線時間: 1234(小時)
注冊時間: 2009-04-09
最后登錄: 2025-02-26
查看qinshengyue的主題 / 回貼

1樓發表于: 2009-09-24 18:18

只看該作者 | 小中大

程序有誤吧
從第4步開始....

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人,加分表揚

huangjia

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看huangjia的主題 / 回貼

2樓發表于: 2009-09-24 19:22

只看該作者 | 小中大

估計Z0也沒有清零吧。多分析多思考獲得會更多。

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人,加分表揚

xiaoqizi

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 449 個
工控威望: 1319 點
下載積分: 2408 分
在線時間: 717(小時)
注冊時間: 2009-07-06
最后登錄: 2025-08-14
查看xiaoqizi的主題 / 回貼

3樓發表于: 2009-09-24 19:22

只看該作者 | 小中大

原因在那個M20，你把第一行的M20常開去掉就知道了
set M10跟RST M10現時工作，編譯解釋亂了
還有INC一般沒這么用的，INC Z0 ，得用個INCP

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人,加分表揚

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5292 個
工控威望: 7518 點
下載積分: 161800 分
在線時間: 3240(小時)
注冊時間: 2007-11-21
最后登錄: 2025-08-19
查看sjm213的主題 / 回貼

4樓發表于: 2009-09-25 09:38

只看該作者 | 小中大

M10無法被復位，上升沿不能接通。
將4~20這一段移到最后可解。

dlke2009

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看dlke2009的主題 / 回貼

5樓發表于: 2009-09-25 14:55

只看該作者 | 小中大

回樓上的，解不了。。

本帖最近評分記錄：

下載積分:+3(sjm213) 謝謝！

jerryaa72177

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 24 個
工控威望: 161 點
下載積分: 613 分
在線時間: 0(小時)
注冊時間: 2009-09-08
最后登錄: 2012-10-28
查看jerryaa72177的主題 / 回貼

6樓發表于: 2009-09-25 15:09

只看該作者 | 小中大

你的這圖片我怎么看不清！

今天的努力，只為更好的明天！

紀超

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看紀超的主題 / 回貼

7樓發表于: 2009-09-25 15:53

只看該作者 | 小中大

上升沿無法實現
ZO 和 D10 無法復位

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人,加分表揚

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5292 個
工控威望: 7518 點
下載積分: 161800 分
在線時間: 3240(小時)
注冊時間: 2007-11-21
最后登錄: 2025-08-19
查看sjm213的主題 / 回貼

8樓發表于: 2009-09-25 17:18

只看該作者 | 小中大

引用
引用第5樓dlke2009于2009-09-25 14:55發表的 :
回樓上的，解不了。。

嗯，了解了。
即使移上去，也因為Z0不能復位而使M20一直保持，因此M10還是一直保持ON的狀態，其上升沿不會導通。

再來的改良方案就是將M10的兩個上升沿改為M20的常開點，保證Z0能夠被復位即可。

a441298512

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看a441298512的主題 / 回貼

9樓發表于: 2009-09-25 18:16

只看該作者 | 小中大

我直想知道M10的上升沿，和M10的常開組點為什么不接通。

qinshengyue

是我，別開槍！

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 808 個
工控威望: 1216 點
下載積分: 31304 分
在線時間: 1234(小時)
注冊時間: 2009-04-09
最后登錄: 2025-02-26
查看qinshengyue的主題 / 回貼

10樓發表于: 2009-09-25 18:28

只看該作者 | 小中大

樓主問的問題，應該是從第一次接通X20開始后的第2個掃描周期開始才會出現的問題，原因如樓下sjm213版主所說。
在第一次接通X20的掃描周期里，D10還是能加1的，然后就此打住。

[ 此帖被qinshengyue在2009-09-26 08:06重新編輯 ]

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5292 個
工控威望: 7518 點
下載積分: 161800 分
在線時間: 3240(小時)
注冊時間: 2007-11-21
最后登錄: 2025-08-19
查看sjm213的主題 / 回貼

11樓發表于: 2009-09-25 19:28

只看該作者 | 小中大

引用
引用第9樓a441298512于2009-09-25 18:16發表的 :
我直想知道M10的上升沿，和M10的常開組點為什么不接通。

是因為程序執行完SET M10后，M10一直是ON的，接下來的M10沒有從OFF到ON的過程所以其上升沿不會被導通。
