工控人家園 三菱工控論壇 請教這個電路怎樣編程?

huyou

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 152 個
工控威望: 322 點
下載積分: 946 分
在線時間: 162(小時)
注冊時間: 2009-08-04
最后登錄: 2025-04-29
查看huyou的主題 / 回貼

樓主發表于: 2009-08-07 14:17

只看樓主 | 小中大

圖片：

各位大俠好！
我是個才接觸PLC的新手，請幫我看看下面的電路要怎樣編程才具有相同的功能呢？
謝謝！

[fly]忽悠，接著忽悠……[/fly]

xxmsql

工作踏實 埋頭苦干認真對待

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 164 個
工控威望: 631 點
下載積分: 3090 分
在線時間: 77(小時)
注冊時間: 2007-04-16
最后登錄: 2024-12-05
查看xxmsql的主題 / 回貼

1樓發表于: 2009-08-07 14:21

只看該作者 | 小中大

簡單哦呵呵

合作愉快！

shuangyu

工控行業呆的越久越迷茫.......懂得多?少?......

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 344 個
工控威望: 891 點
下載積分: 1083 分
在線時間: 115(小時)
注冊時間: 2009-08-04
最后登錄: 2024-07-12
查看shuangyu的主題 / 回貼

2樓發表于: 2009-08-07 14:42

只看該作者 | 小中大

SB1=X1
SB2=X2
SB3=X3
KM=Y1

LDI   X2
LD   X1
OR  X3
LDI  X3
AND Y1
ORB
ANB
OUT Y1
END

yjd20053480

自動化工程改造及程序破解

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 85 個
工控威望: 223 點
下載積分: 808 分
在線時間: 36(小時)
注冊時間: 2009-06-25
最后登錄: 2025-08-25
查看yjd20053480的主題 / 回貼

3樓發表于: 2009-08-07 14:43

只看該作者 | 小中大

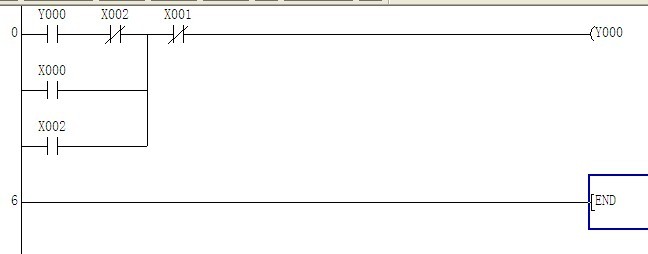

SB1為啟動 X0
SB2為停止X1
SB3為點動X2

歡迎相互交流,我的電話13837160447:

shuangyu

工控行業呆的越久越迷茫.......懂得多?少?......

級別: 家園常客

發送短信
加為好友

4樓發表于: 2009-08-07 14:44

只看該作者 | 小中大

呵呵 3樓的大哥怎么上傳圖片呢

huyou

級別: 略有小成

發送短信
加為好友

5樓發表于: 2009-08-07 14:58

只看該作者 | 小中大

引用
引用第3樓yjd20053480于2009-08-07 14:43發表的 :
SB1為啟動 X0
SB2為停止X1
SB3為點動X2
[attachment=26927]

我仿真了一下，點動好象不行！
真的不行！
還是謝謝啊！

[fly]忽悠，接著忽悠……[/fly]

shuangyu

工控行業呆的越久越迷茫.......懂得多?少?......

級別: 家園常客

發送短信
加為好友

6樓發表于: 2009-08-07 15:00

只看該作者 | 小中大

仿真軟件需要響應時間的。
上面兩個程序一定行。。。。

qinshengyue

是我，別開槍?zhuān)?/div>

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 808 個
工控威望: 1216 點
下載積分: 31304 分
在線時間: 1234(小時)
注冊時間: 2009-04-09
最后登錄: 2025-02-26
查看qinshengyue的主題 / 回貼

7樓發表于: 2009-08-07 15:36

只看該作者 | 小中大

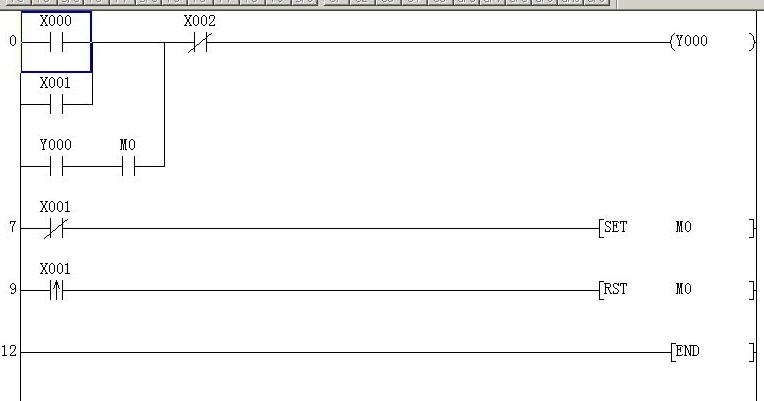

看看我這個

[ 此帖被qinshengyue在2009-08-07 15:41重新編輯 ]

huyou

級別: 略有小成

發送短信
加為好友

8樓發表于: 2009-08-07 16:07

只看該作者 | 小中大

引用
引用第7樓qinshengyue于2009-08-07 15:36發表的 :
看看我這個
[attachment=26944]

對了，可以用！
還可以更簡單些嗎？謝謝！

[fly]忽悠，接著忽悠……[/fly]

xiaoqizi

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 448 個
工控威望: 1319 點
下載積分: 2408 分
在線時間: 717(小時)
注冊時間: 2009-07-06
最后登錄: 2025-08-14
查看xiaoqizi的主題 / 回貼

9樓發表于: 2009-08-07 18:02

只看該作者 | 小中大

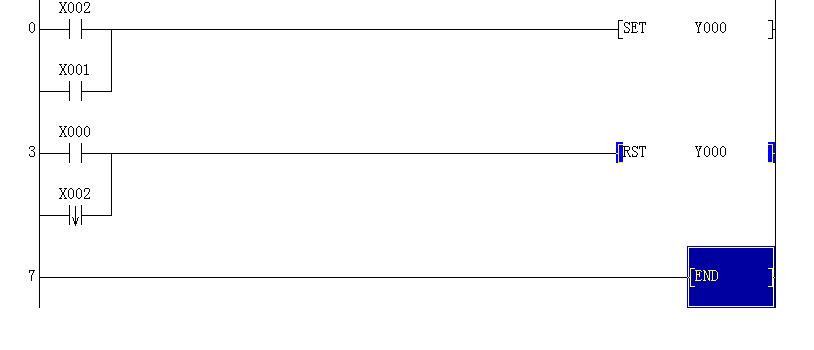

看看這個怎么樣圖
