工控人家園 三菱工控論壇 MOV是怎樣傳送到D的

合家歡樂

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 37 個
工控威望: 190 點
下載積分: 1308 分
在線時間: 29(小時)
注冊時間: 2009-07-25
最后登錄: 2012-11-08
查看合家歡樂的主題 / 回貼

樓主發表于: 2009-07-25 09:44

只看樓主 | 小中大

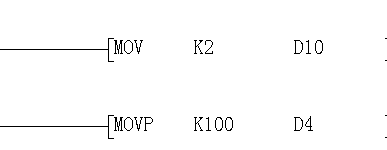

圖片：

應本人是新手有很多地方多看不懂現請大家?guī)蛶兔⒆屑氁稽c謝謝可以讓我看明白點他們是怎么傳送和怎么工作的

聽雨

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看聽雨的主題 / 回貼

1樓發表于: 2009-07-25 10:44

只看該作者 | 小中大

應用指令真的是不怎么明白~~

qlin

學過一點FX型PLC基本知識

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 537 個
工控威望: 531 點
下載積分: 12343 分
在線時間: 258(小時)
注冊時間: 2009-07-13
最后登錄: 2019-05-13
查看qlin的主題 / 回貼

2樓發表于: 2009-07-25 10:47

只看該作者 | 小中大

        三菱FX型PLC中，數據寄存器是用16位二進制數表示的；MOV和MOVP傳送指令，是16位指令，其中最高位為符號位。
    K2表示十進制數2，其二進制表示則為0000 0000 0000 0010；MOV K2 D10，就是當執行條件接通期間，有0000 0000 0000 0010→D2，D2的16位二進制位從高到低分別為0000 0000 0000 0010；最高位為0，表示正數。
    同樣，MOVP K100 D4表示0000 0000 0110 0100→D4；不過，由于使用的是P指令，故僅在“執行條件”接通的第1個周期，進行數據傳送。

本帖最近評分記錄：

下載積分:+3(sjm213) 熱心助人,加分表揚
