本人覺得這個不是步進圖!但是如果仿真是強制接通M4為什么又可以從上而下一步一步運行呢?還有為什么時間繼電器為什么會周期性的接通呢;請大家?guī)臀医獯鹨幌?/div>

根據樓主的步進梯形圖沒有設置初始化啟動，當你模擬時把M4強制接通置位了S100，些時程序被初始化，正好你初始化后的程序步用了M8000常閉，當T0啟動后整個步進程序就被激活了，由于T2的作用又使程序能夠循環動作。

  以上是本人的粗略分析，有不對的地方請見諒。

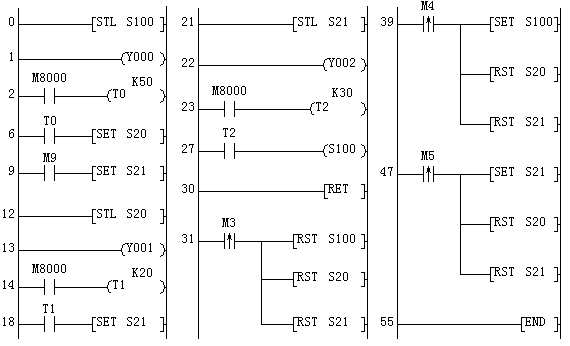

    將原程序用圖形貼出：



    STL S100等，表示STL接點，這是在編程軟件GX中的表示方式，F(xiàn)XGP中有區別。
    運行程序，若M4接通，則S100接通，其STL接點接通（第0步所在的行，簡稱0行），Y0接通，T0開始計時；
    當T0計時時間到，S20接通，其STL接點接通，Y1接通、Y0斷開，T1開始計時；
    T1計時到，S21置位接通，其21行STL接點接通，Y2通、Y1斷；T2計時到，S100接通，重復前一個循環。

謝謝樓上的大哥;不過我還是不明;為什么Y0可以直接連在母線上;還有為什么T0接的是M8000不是一直保持接通嗎?為什么計時到了會復位呢/還有狀態與狀態之間根本沒有轉移條件;為什么會轉移呢

引用

引用第3樓張榮熙于2009-07-22 10:17發表的  :
謝謝樓上的大哥;不過我還是不明;為什么Y0可以直接連在母線上;還有為什么T0接的是M8000不是一直保持接通嗎?為什么計時到了會復位呢/還有狀態與狀態之間根本沒有轉移條件;為什么會轉移呢

首先，請樓主去看看PLC手冊。里面與詳細的說明，你看了嗎？

1。在STL  S*后的梯形圖母線都是在S*后，也就是跟S*相連，直到下一個狀態置位。
2。沒有激活的狀態梯形圖不工作。S100不接通，T0是不工作的。
3。當激活下一個狀態后，上一個狀態自動復位
4。T0記時到，SET  S20，這個就是轉移條件。轉移到S20狀態

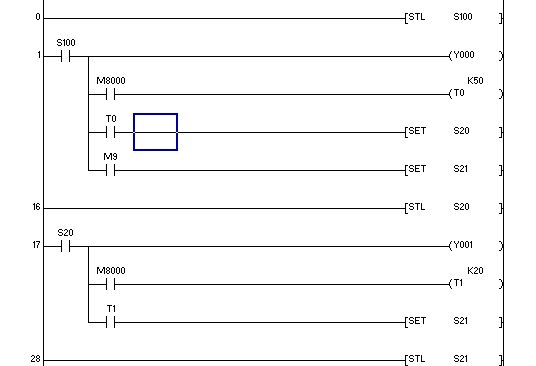

樓上大哥:你說的是不是這樣的程序啊!像你說的這樣;好像是這個寫法啊;我都暈了;還有為什么要M8000呢;不要不成嗎?

謝謝樓主加分。

    我請問一下，你手上有FXGP編程軟件嗎？如果有，就可以編出“編程手冊”上的形式。
    如果是2樓所示梯形圖，可以把STL S100看成是一個接點（STL接點）；這樣，Y0是接在STL接點后的，而不是直接接在母線上。而T0接的M8000也是可以去掉的，這時需用一豎線連至Y0的橫線上，而不能直接連于“母線”（語法問題）；或者從語句表中修改，再轉換為梯形圖。
    T0與Y0，都由OUT指令驅動，當狀態轉換后，例如從S100接通，轉為S20接通，至下一個掃描周期，Y0、T0的執行條件斷開（即STL S100斷開），使Y0、T0復位——因?yàn)門0計時到，就可置位S20，而發生狀態轉換。
    狀態與狀態之間，例如S100與S20之間，第6步的T0常開接點，就是轉移條件，所以T0接通就會發生轉移。

    在S100接通時，S20、S21都是斷開的，即STL S20、STL S21接點都是斷開的，這時其后的程序塊不執行；因此雖然此時第14步、第23步的M8000是接通的，但由于STL S20、STL S21斷開，故T1、T2的執行條件不通、因此不會計時。


謝謝樓上啦;原來是語法問題;我是用GX Developer這個軟件編寫的;書上也沒有詳細介紹這個語法問題,以二樓貼圖來講,我還有不明就是為什么Y0可以直接接在母線上;而為什么T0不能呢?是不是STL接點之后的程序步都視為接在STL接點之后而不是直接接在母線上啊?
還有幫我看一下這個圖的寫法是不是錯誤的啊?

    若把STL S100看成接點，則Y0沒有直接接在母線上；
   T0的接法，只是梯形圖形式上的區別，與Y0接法效果上是一樣的（對于一些要求，如果只是應用，可遵守就行了，暫不深究；若是開發PLC產品，則例外）；
   可以認為，STL接點后，若無RET指令、或者STL指令，其均是接在STL接點之后的。

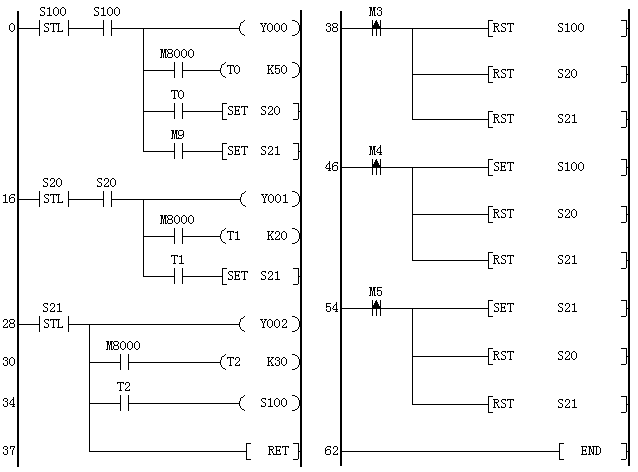

我把程序用FXGP形式表達，附圖于后，供參考。


   在第28句之前，采用了7樓的程序；之后，采用原來的程序。
   雖然在實際應用中，一般不這樣編程（7樓梯形圖）；但為便于理解而想到這點，是相當不錯的。

謝謝了!不過FXGP形式與GX Developer的語法問題真難攪;我覺得FXGP形式來編步進程序,因?yàn)闀�本上講解梯形圖時只用了這種形式,換成這種GX Developer形式就有點難看得明了!不知有沒有方面的介紹的資料呢?
