工控人家園 三菱工控論壇 程序檢查后顯示程梯形圖過大如何解決？

wanwuhui

男人好色跟女人愛美一樣，天生的！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 97 個
工控威望: 229 點
下載積分: 747 分
在線時間: 17(小時)
注冊時間: 2007-10-25
最后登錄: 2025-04-11
查看wanwuhui的主題 / 回貼

樓主發表于: 2009-07-02 20:54

只看樓主 | 小中大

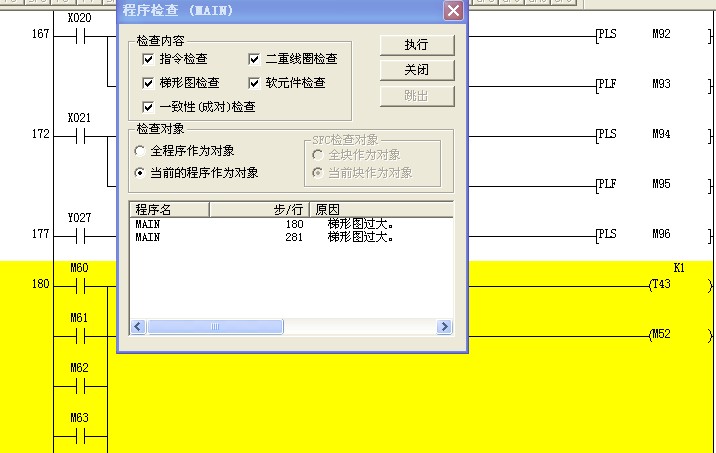

朋友一個程序，發過來跟我交流，我找個點卻找不到，檢查一下發現，梯形圖過大，以前沒碰到過，請問大家知道咋回事嗎？謝謝！

[url=http://bbs.zggs.gov.cn/forumdisplay.php?fid=49&page=1][color=red]更多精彩請點擊←[/color][/url]

wanwuhui

男人好色跟女人愛美一樣，天生的！

級別: 略有小成

發送短信
加為好友

1樓發表于: 2009-07-02 20:56

只看該作者 | 小中大

[url=http://bbs.zggs.gov.cn/forumdisplay.php?fid=49&page=1][color=red]更多精彩請點擊←[/color][/url]

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6817 個
工控威望: 38421 點
下載積分: 12350 分
在線時間: 9743(小時)
注冊時間: 2006-09-13
最后登錄: 2025-08-19
查看cvlsam的主題 / 回貼

2樓發表于: 2009-07-02 21:02

只看該作者 | 小中大

提示告訴你你的程序行數超限，對于GPPW來說，其一個輸出點最多并聯輸入點位24行，而FXGP軟件中無此限制。

你要么使用FXGP軟件，要么就修改你的程序。使用中間繼電器過渡。

本帖最近評分記錄：

下載積分:+3(sjm213) 熱心助人,加分表?yè)P(yáng)

向往人生

上海振黔自動化控制設備有限公司

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 176 個
工控威望: 3259 點
下載積分: 3131 分
在線時間: 54(小時)
注冊時間: 2006-08-17
最后登錄: 2020-04-15
查看向往人生的主題 / 回貼

3樓發表于: 2009-07-03 14:26

只看該作者 | 小中大

2樓的說得正確，在GPPW里面確實是有這樣的限制的，你將同一個條件的輸出用中間繼電器轉換一下，分成兩步或者三步來寫就不會錯了

SIEMENS合作伙伴；提供三菱、SIEMENS 東芝，ABB等國外品牌維修\技術改造\電氣項目以及產品和備件銷售。尹玉璽：18621957937
