目前使用 三菱 Q-type CPU

PC與PLC連線方式：

  1. CPU的 USB & RS-232 介面

  2. 使用 Ethernet Module (QJ71E71-100)

  3. 使用 MELSECNET-H Network Module

另外使用 " CC-Link Module"  or " Serial Communication Module (QJ71C24N)"

可以與PLC連線麼?

若有 , 方便告知麼 ?

感激不盡.....

不知樓主要與什么連?

因為我們的程式是兩個人分工的

PLC 的 232 介面 , 被HMI佔用

              USB介面, 被我同事佔用

有時他在編輯的時候 , 我無法監看我的程式

想說是否有其他的監看方式

232 Module & CC-Link Modole   是否可以達到監看程式的效果

QJ71C24N 232口

三菱Q系列PLC通訊模塊QJ71C24N有兩個通訊通道，通道1為RS-232，通道2為RS422/485，利用電腦的232通訊口可以和此模塊通道1的RS-232聯接，在電腦中使用PLC的編程軟件GX Developer通過模塊上的232口，而不是CPU模塊上的232口對Q系列PLC進行編程、監控、調試等操作。

在使用此通道進行通訊前要此通道進行設置，設置通過編程軟件中PLC參數設置項中的I/O分配項的開關設置對通道進行設置，設置內容如下：

對開關1設置b0~b7

傳送設置項目
設置內容

操作設置
獨立

數據位
8

奇偶校驗位
有

偶/奇校驗
奇

停止位
1

和數校驗碼
有

RUN期間寫
允許

設置修改
允許


B8~b15此處波特率設為和軟件GX Developer中的一致

對開關2的設置，與軟件GX Developer聯接時，通訊協議中設置為“00”

開關3、4未用到可以不進行設置。

通過以上設置后，再正確聯接兩個通訊口之間的連線，就可以正常通訊上。



參考這里：http://blog.gkong.com/more.asp?name=fumz78&id=27798

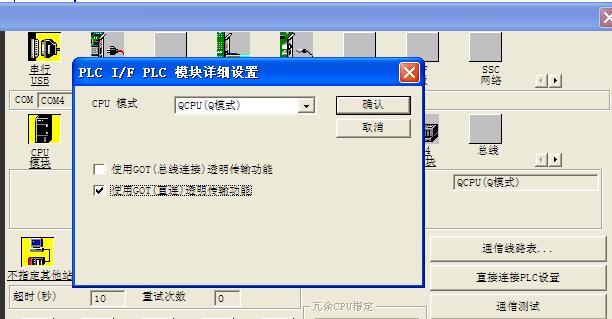

通過觸摸屏可以透明傳送讀到PLC程序（推薦）

用以太網模塊也可以讀

感謝論壇前輩的指導

C24 的連線方式 , 我今天有試出來了

關於 " YMMFA " 所提的 " 通過觸摸屏可以透明傳送讀到PLC程序 "

不是很清楚 , 是否可以再進一步的說明

在論壇內有這方面的帖子。

引用

引用第7樓guochunyi于2008-12-02 11:49發表的  :
在論壇內有這方面的帖子。
[attachment=16022]

這得看是甚麼人機了?

哀哀...

現在連 Pro-face 的人機

無此功能

殘念...

得看是甚麼人機了?

使用 Ethernet Module (QJ71E71-100)連線
