工控人家園 綜合討論 關于三菱FX系列的步進指令

plcxx

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看plcxx的主題 / 回貼

樓主發表于: 2008-10-22 19:52

只看樓主 | 小中大

三菱FX系列PLC
步進指令里
STL
SET S0
SET S1
SET S2
大概是這個意思

不斷的置位，S0的先動作，然后S1、S2等等
當工作到S2時，S0、S1還在置位狀態的吧，是不是滿足條件的話，S0、S1也工作的吧？
希望有高手講講其中的道理。

問題形容得不是很專業還希望諒解。

zwz579

這系蝦米社會，七透的比打拼的錢卡多。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 502 個
工控威望: 408 點
下載積分: 2895 分
在線時間: 226(小時)
注冊時間: 2008-03-18
最后登錄: 2019-07-21
查看zwz579的主題 / 回貼

1樓發表于: 2008-10-22 22:30

只看該作者 | 小中大

步進指令啊,兄弟,就是當條件滿足是把目前的狀態轉移到下面的的狀態,前面的狀態自動復位了,當然被SET置位的狀態除外,其他都會自動復位了.

樓主留言：

那就是說步進指令下，只有被置位的工作，其他的都不會工作了，也就是說，步進指令中，有且只有能在一個工作了？

共同學習，共同進步。 www.xmohm.com

zwz579

這系蝦米社會，七透的比打拼的錢卡多。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 502 個
工控威望: 408 點
下載積分: 2895 分
在線時間: 226(小時)
注冊時間: 2008-03-18
最后登錄: 2019-07-21
查看zwz579的主題 / 回貼

2樓發表于: 2008-10-22 22:38

只看該作者 | 小中大

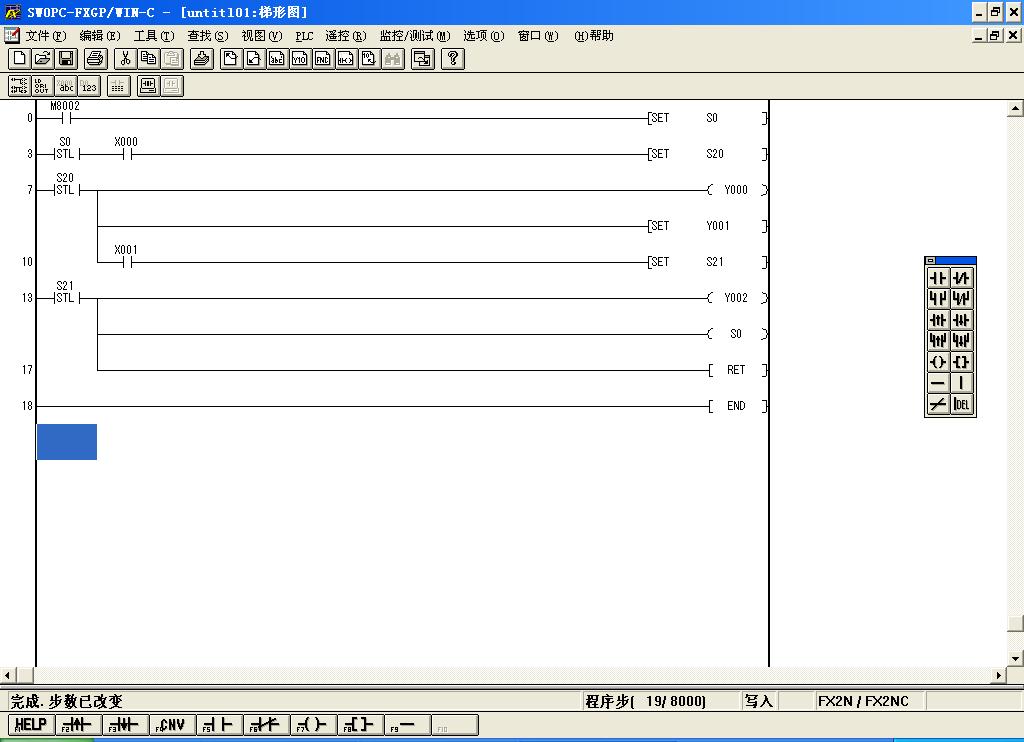

圖片：

比如這個程序當中,當條件轉移到S21時前面的Y0自動復位.Y1的除外,因為被置位了.Y1和Y2都為1

本帖最近評分記錄：

下載積分:+1(zhangshichao) 熱心助人!

下載積分:+1(yjp-gyl) 熱心助人!

共同學習，共同進步。 www.xmohm.com

glpptym

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1936 個
工控威望: 3229 點
下載積分: 195364 分
在線時間: 708(小時)
注冊時間: 2008-06-09
最后登錄: 2025-08-26
查看glpptym的主題 / 回貼

3樓發表于: 2008-10-22 23:10

只看該作者 | 小中大

初學者都是這樣走過來的。

shihuang232

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看shihuang232的主題 / 回貼

4樓發表于: 2008-10-23 09:38

只看該作者 | 小中大

bucuobucuo

shihuang232

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看shihuang232的主題 / 回貼

5樓發表于: 2008-10-23 09:48

只看該作者 | 小中大

樓主我無話可說，像這樣的資料上了和沒有上沒有什么區別。

plcxx

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看plcxx的主題 / 回貼

6樓發表于: 2008-10-23 14:36

只看該作者 | 小中大

6樓的是新手嗎？
看好了是求助貼，是找人幫助解決問題的，不是上傳什么資料的。
對你的回帖，我也無話可說。

zxc6688

工業自動化是我們的目標

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 385 個
工控威望: 338 點
下載積分: 3994 分
在線時間: 174(小時)
注冊時間: 2007-09-11
最后登錄: 2024-01-05
查看zxc6688的主題 / 回貼

7樓發表于: 2008-10-23 15:13

只看該作者 | 小中大

引用
引用第4樓kxg023于2008-10-23 00:02發表的 :
我用的是GX7.0的編程軟件,用該軟件好像不能對步進指令編程,只要一輸入STL 指令就直接跳到輸出位置去了,相當于STL變成輸入了,不知道是怎么回事?(見附件),請教各位老師,謝謝!我用另外一種軟件:SWOPC-FXGP/WIN-C就可以像2樓那樣顯示了,是不是用GX7.0不能對步進指令編程? [attachment=14192]

GX軟件編的就是這樣。STL后的指令就是連接在這個STL上的。

http://zxc6688.ys168.com/

zhangsun

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhangsun的主題 / 回貼

8樓發表于: 2008-10-23 18:01

只看該作者 | 小中大

用梯形圖也可吧
