工控人家園 綜合討論 這個電流怎么計算呢？

sky6595418

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 29 個
工控威望: 158 點
下載積分: 670 分
在線時間: 20(小時)
注冊時間: 2012-02-08
最后登錄: 2025-06-19
查看sky6595418的主題 / 回貼

樓主發表于: 61天前

只看樓主 | 小中大

圖片：

大家好啊，這個電流計算是不是 66KW/380*2 =347A 就是每相電流？負載是單相380V的電阻絲

[ 此帖被sky6595418在2025-06-12 11:22重新編輯 ]

不小心遇見你

自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 3 篇
發帖數量: 2121 個
工控威望: 3044 點
下載積分: 25405 分
在線時間: 1520(小時)
注冊時間: 2014-01-05
最后登錄: 2025-08-10
查看不小心遇見你的主題 / 回貼

1樓發表于: 61天前

只看該作者 | 小中大

1.732

本帖最近評分記錄：

下載積分:+1(順風順?biāo)?

項目、視覺、通訊QQ3515716

旗正飄飄

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 51 點
下載積分: 141 分
在線時間: 4(小時)
注冊時間: 2023-06-28
最后登錄: 2025-07-04
查看旗正飄飄的主題 / 回貼

2樓發表于: 61天前

只看該作者 | 小中大

電流計算過程
代入已知參數：
66,000= 根號
3

×380×I×0.8
計算分母部分：根號
3

≈1.732⇒1.732×380×0.8≈526.53
求解電流：
I=
526.53
66,000

≈125A

本帖最近評分記錄：

下載積分:+1(順風順?biāo)?

那時年少

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 598 個
工控威望: 2260 點
下載積分: 29436 分
在線時間: 1318(小時)
注冊時間: 2021-03-24
最后登錄: 2025-08-08
查看那時年少的主題 / 回貼

3樓發表于: 61天前

只看該作者 | 小中大

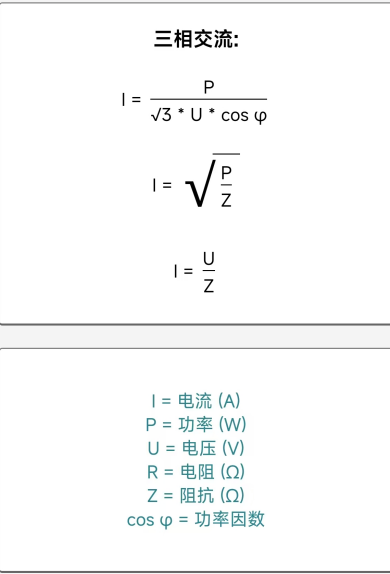

I=P/(√3*U*cosφ)

wanzhen2006

做工控人.不停學習.分享.交流.

級別: 工控俠客

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 284 個
工控威望: 2020 點
下載積分: 476 分
在線時間: 648(小時)
注冊時間: 2012-03-01
最后登錄: 2025-08-07
查看wanzhen2006的主題 / 回貼

4樓發表于: 61天前

只看該作者 | 小中大

本帖最近評分記錄：

下載積分:+1(順風順?biāo)?

做工控人.不停學習.分享.交流.

dalao123

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 870 個
工控威望: 1027 點
下載積分: 10534 分
在線時間: 555(小時)
注冊時間: 2011-05-29
最后登錄: 2025-08-06
查看dalao123的主題 / 回貼

5樓發表于: 61天前

只看該作者 | 小中大

引用
引用樓主sky6595418于2025-06-11 16:52發表的這個電流怎么計算呢？ :
大家好啊，這個電流計算是不是 66KW/380*2 =347A 就是每相電流？

看你畫的圖有問題吧，三組66kw的東西，，，，每一個66kw的不應該是連接r,s t.三根線嗎？

plc

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3469 個
工控威望: 21008 點
下載積分: 35901 分
在線時間: 1817(小時)
注冊時間: 2010-01-03
最后登錄: 2025-08-10
查看tkggtdkjpl的主題 / 回貼

6樓發表于: 60天前

只看該作者 | 小中大

引用
引用第5樓dingzyi于2025-06-11 21:07發表的 :

看你畫的圖有問題吧，三組66kw的東西，，，，每一個66kw的不應該是連接r,s t.三根線嗎？

有沒的可能，他是加熱純阻性負載

自動化單機，生產線，項目編程調試！

fgx9306

Engineer-X

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 767 個
工控威望: 871 點
下載積分: 20786 分
在線時間: 158(小時)
注冊時間: 2015-06-08
最后登錄: 2025-08-10
查看fgx9306的主題 / 回貼

7樓發表于: 60天前

只看該作者 | 小中大

總功率是66KW*3嗎？

塞外海島

不停的前進

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 502 個
工控威望: 649 點
下載積分: 1475 分
在線時間: 1777(小時)
注冊時間: 2012-10-05
最后登錄: 2025-08-10
查看塞外海島的主題 / 回貼

8樓發表于: 60天前

只看該作者 | 小中大

7樓正確，看上邊那些人，哎

老兔子

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 686 個
工控威望: 827 點
下載積分: 6753 分
在線時間: 536(小時)
注冊時間: 2008-06-27
最后登錄: 2025-08-10
查看老兔子的主題 / 回貼

9樓發表于: 60天前

只看該作者 | 小中大

看你們搞得那么復雜，真是的。

從樓主的電路圖來看，是典型的三角形聯結，每相是66000W（66kW），那么總功率就是198000W（198kW）。

根據三相功率的計算 P=UI√3cosψ，如果功率因數以0.9計算，則三相線電流 I線=P/U√3cosψ≈334A。

也就是說，該電路的線電流大約是334A。

[ 此帖被老兔子在2025-06-12 20:39重新編輯 ]

本帖最近評分記錄：

下載積分:+5(cccccy) 熱心助人！

下載積分:+1(sky6595418) 真誠感謝！
