CCLINK連接線有黃白藍三種顏色   跟模塊上的DA  DB   DG 怎么連？哪種顏色的線對應哪個端子啊？急啊！

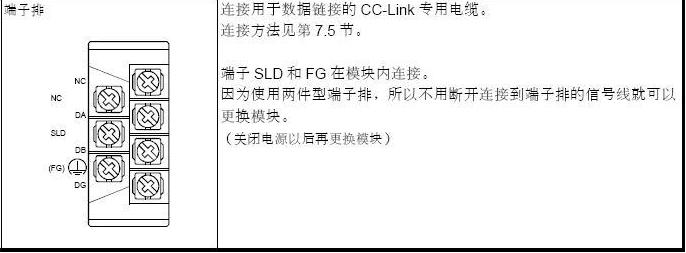

模塊上有接線提示，顏色可以不考慮，只要兩邊對應就可以

DA接DA，DB接DB，DG接DG，SLD接屏蔽

呵呵 2樓的你學習半天的上傳原來為了是這樣啊   。。。。。。。。。

看不懂，什么DA接DA 這誰都知道 我問你線的顏色跟端子怎么對應，黃色接哪個，藍色接哪個？綠色接哪個？我知道只要相互一致就行，可是聽說有專門的規定，所以想問問，還是怕在系統運行時出錯，如果線的顏色對應端子不好的話，高手，指點！

簡單點就是相同顏色的線接相同編號的端子!

不要考慮顏色，照圖紙接就行。

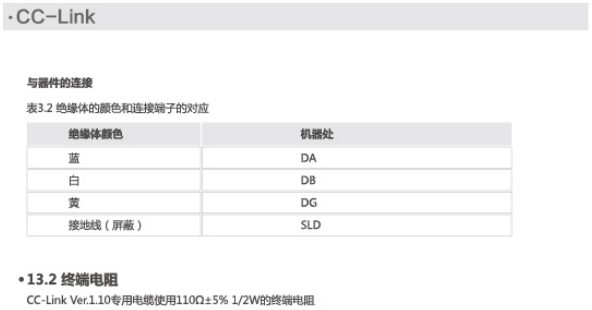

DA  藍，DB白，DG黃，sld屏蔽線

引用

引用第3樓王睿于2008-07-22 21:53發表的  :
呵呵 2樓的你學習半天的上傳原來為了是這樣啊   。。。。。。。。。

他這種精神很值得學習，為了幫人去花時間學了發圖上來，我也給他+5分！

官方網站有手冊資料！

CC-LINK是基於RS-485開發的現場通訊用總線
DA=DATA+
DB=DATA-
DG=SG
理論上只要全部串在一起就能夠通訊

而在手冊中提到專用線材連接
DA為藍色，DB為白色、DG為黃色、SLG接隔離網

我司曾發包一件拉配線工程給外包
裡面有一CCLINK連線
後來我過去試車才發現他全部藍色DA與黃色DG是對調的
不過還是連接得起來
