工控人家園 綜合討論 吐槽一下信捷觸摸屏的MODBUS

caoyougang

貓貓工控

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 2 篇
發帖數量: 212 個
工控威望: 265 點
下載積分: 1216 分
在線時間: 70(小時)
注冊時間: 2021-08-24
最后登錄: 2025-08-31
查看caoyougang的主題 / 回貼

樓主發表于: 2024-11-27 16:57

只看樓主 | 小中大

吐槽一下信捷觸摸屏的MODBUS，寄存器無法設置只讀或者只寫，必須是讀寫，對于小眾變頻器，有些寄存器只能寫不能讀，觸摸屏立即報通訊故障，無法正常使用，所有辦法都不能解決，信捷也解決不了，客戶又指定信捷觸摸屏，氣人。

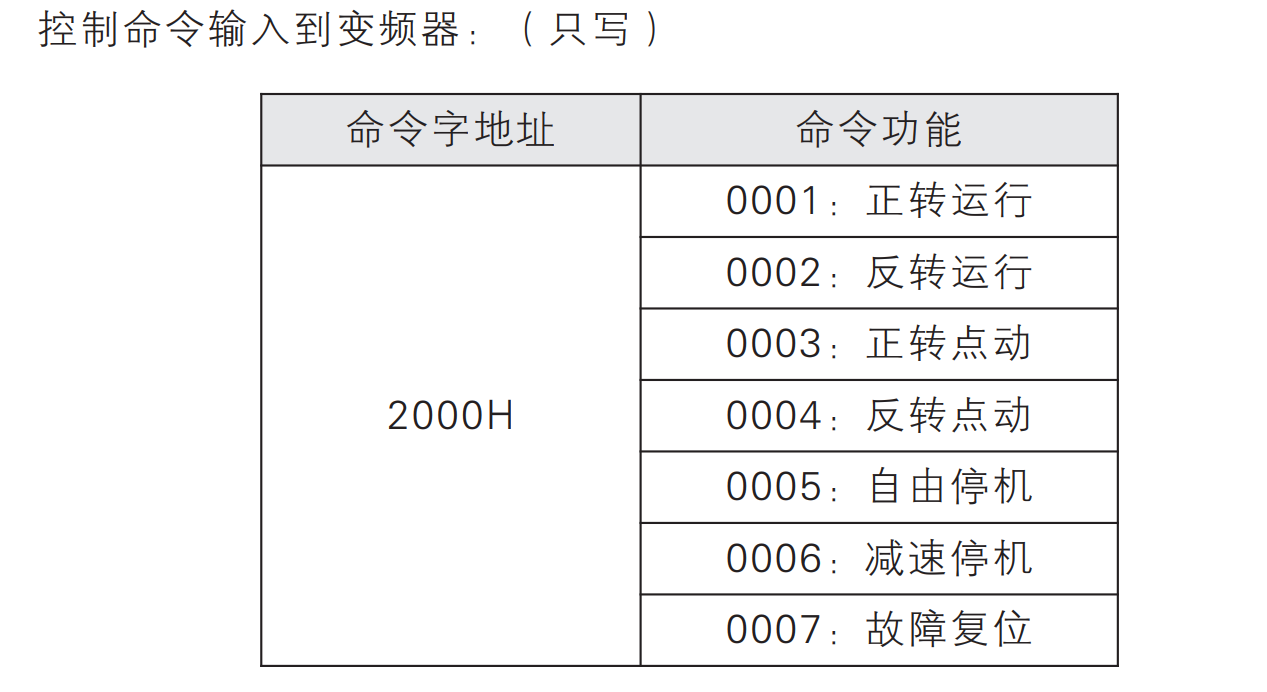

只寫寄存器

閑魚號：貓貓工控
抖音：貓貓工控
基于HTML,CSS,JavaScript的網頁開發，單片機編程應用，pcb設計，原理圖設計，plc程序代寫代做代編，plc程序設計，編程，西門子plc，三菱plc，臺達plc，匯川PLC,基恩士plc，變頻器調試，變頻器聯動調試，485通訊技術支持，Modbus通信協議技術支持，非標準通訊協議技術支持，精通昆侖通態觸摸屏，威綸通觸摸屏，三菱觸摸屏，匯川觸摸屏，，組態設計，宏代碼編寫，各種文本顯示器編程，遠程技術支持，電氣CAD圖紙等系統設計，英語交流順暢，可直接對接老外開展工作，致力于為行業提供高性價比的服務。

工控小c

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 485 個
工控威望: 2298 點
下載積分: 8021 分
在線時間: 476(小時)
注冊時間: 2022-10-14
最后登錄: 2025-09-01
查看工控小c的主題 / 回貼

1樓發表于: 2024-11-28 08:16

只看該作者 | 小中大

touchwin還是touchwin pro ?

congrikunge

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 230 個
工控威望: 548 點
下載積分: 559 分
在線時間: 788(小時)
注冊時間: 2016-04-22
最后登錄: 2025-08-30
查看congrikunge的主題 / 回貼

2樓發表于: 2024-11-28 13:37

只看該作者 | 小中大

那就用PLC寫唄

曾姚王

紙上得來終覺淺，絕知此事要躬行！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 281 個
工控威望: 371 點
下載積分: 15787 分
在線時間: 166(小時)
注冊時間: 2021-07-24
最后登錄: 2025-08-26
查看曾姚王的主題 / 回貼

3樓發表于: 2024-11-28 15:48

只看該作者 | 小中大

大眾品牌也不是讀寫一起的。PLC又不麻煩。

ren1823

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 354 個
工控威望: 3027 點
下載積分: 2915 分
在線時間: 495(小時)
注冊時間: 2019-08-01
最后登錄: 2025-08-31
查看ren1823的主題 / 回貼

4樓發表于: 2024-11-28 19:27

只看該作者 | 小中大

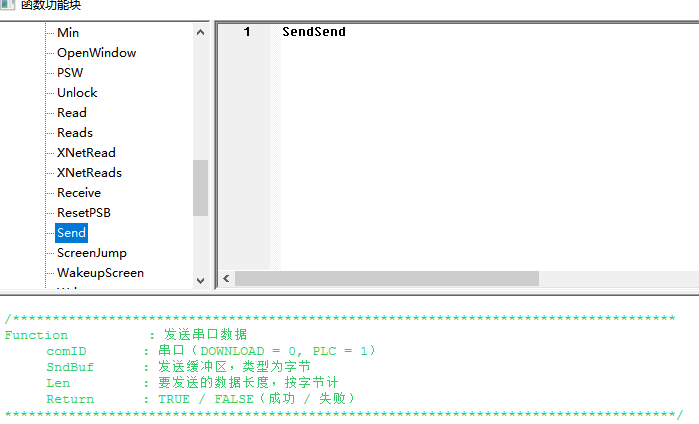

圖片：

應該是這個寄存器地址只接受數據，并不返回結果，所以觸摸屏報通訊失敗。這種情況下得用觸摸屏的單獨數據發送的相應函數，使觸摸屏只對設備發數據無需反饋

caoyougang

貓貓工控

級別: 略有小成

發送短信
加為好友
QQ聯系

5樓發表于: 2024-11-28 20:45

只看該作者 | 小中大

折騰了一通，很難用，還是放棄了，換別的方案，信捷函數也不能模擬，大部分的通訊也不能仿真，真的非常讓人無語，遇到類似問題的朋友可以用下列方式解決，不到萬不得已不建議。

BYTE snd[8];
WORD check;

snd[0]=0x01;
snd[1]=0x06;
snd[2]=0x48;
snd[3]=0x00;
snd[4]=0xff;
snd[5]=0x00;

check = Crc(snd,6);

snd[6]=HIBYTE(check); //high byte of crc
snd[7]=LOBYTE(check); //low byte of crc

Send(PLC,snd,8);

Delay(1500);
snd[4]=0x00;
check = Crc(snd,6);

snd[6]=HIBYTE(check);
snd[7]=LOBYTE(check);
Send(PLC,snd,8);

工控小c

級別: 工控俠客

發送短信
加為好友

6樓發表于: 2024-11-29 08:10

只看該作者 | 小中大

引用
引用第5樓caoyougang于2024-11-28 20:45發表的 :
折騰了一通，很難用，還是放棄了，換別的方案，信捷函數也不能模擬，大部分的通訊也不能仿真，真的非常讓人無語，遇到類似問題的朋友可以用下列方式解決，不到萬不得已不建議。

BYTE snd[8];
.......

自由通訊用MODBUS報文格式啊

dmf790101

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 362 個
工控威望: 7230 點
下載積分: 14767 分
在線時間: 593(小時)
注冊時間: 2016-02-27
最后登錄: 2025-09-01
查看dmf790101的主題 / 回貼

7樓發表于: 2024-11-29 09:00

只看該作者 | 小中大

信捷用多臺就不行了，現在用士林觸摸屏可以

陽春節拍

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 136 個
工控威望: 202 點
下載積分: 742 分
在線時間: 52(小時)
注冊時間: 2022-03-24
最后登錄: 2025-07-15
查看陽春節拍的主題 / 回貼

8樓發表于: 2024-11-29 09:24

只看該作者 | 小中大

不理解樓主的用法。
如果是屏函數，讀和寫是不同的指令，完全可以分開。
如果是屏按鈕，信捷屏的所有寫位或字按鈕都提供有讀、寫地址分開的功能。把這兩個地方填寫不同的地址就行了。
如果是取字的位，或者是使用位組合的字，信捷屏確實沒直接提供，需要自行編寫函數。信捷屏提供那么多內部地址，很簡單就能實現。

比如正轉運行為寫位，可以使用指示燈按鈕，操作對象設置為寫地址，監控對象設置為能讀回當前運行狀態的位。
再比如正轉運行為寫字，信捷屏沒有寫字按鈕，只有數據輸入（地址設置同上為兩個）。可以使用限制寫值的范圍來實現啟停。如果想要用按鈕，那就只能自行編寫函數來實現位組合成字再寫出

陽春節拍

級別: 略有小成

發送短信
加為好友

9樓發表于: 2024-11-29 09:47

只看該作者 | 小中大

仔細看了下樓主的需求，變頻器確實都提供控制字，部分才提供控制位。
先說前提，為安全計，通常不建議使用通訊控制啟停，最多可使用通訊控制頻率。

信捷屏提供modbus方式的讀寫字的位按鈕，但仍沒有寫字值按鈕。
不想寫函數的話，樓主可簡單使用兩個指示燈按鈕實現啟停：操作對象分別高為，H2000.1對應值2反轉運行，H2000.2對應值6減速停機（或值4反轉點動）。注意對于控制字來說，某個位寫0并不代表關閉對應功能。比如將H2000.1從1寫為0（控制字從2變?yōu)?），變頻器仍會正常反轉運行；此時只有再將H2000.2也寫為1才會減速停機（控制字從2變?yōu)?）；之后H2000.2對應的按鈕就是記住控制按鈕。至于監控對象位，扒下手冊，找到反饋位或字，將對應地址填到兩個按鈕上。

caoyougang

貓貓工控

級別: 略有小成

發送短信
加為好友
QQ聯系

10樓發表于: 2024-11-29 11:09

只看該作者 | 小中大

引用
引用第9樓陽春節拍于2024-11-29 09:47發表的 :
仔細看了下樓主的需求，變頻器確實都提供控制字，部分才提供控制位。
先說前提，為安全計，通常不建議使用通訊控制啟停，最多可使用通訊控制頻率。

信捷屏提供modbus方式的讀寫字的位按鈕，但仍沒有寫字值按鈕。
不想寫函數的話，樓主可簡單使用兩個指示燈按鈕實現啟停：操作對象分別高為，H2000.1對應值2反轉運行，H2000.2對應值6減速停機（或值4反轉點動）。注意對于控制字來說，某個位寫0并不代表關閉對應功能。比如將H2000.1從1寫為0（控制字從2變?yōu)?），變頻器仍會正常反轉運行；此時只有再將H2000.2也寫為1才會減速停機（控制字從2變?yōu)?）；之后H2000.2對應的按鈕就是記住控制按鈕。至于監控對象位，扒下手冊，找到反饋位或字，將對應地址填到兩個按鈕上。

感謝回復，信捷的問題主要是必須檢查返回數據，而這些變頻器某系地址是不會返回數據的，信捷檢查不到返回數據，就會一直發送并提示通訊失敗，導致整個系統反應都慢了。

lvpretend

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1266 個
工控威望: 1436 點
下載積分: 3703 分
在線時間: 324(小時)
注冊時間: 2015-07-20
最后登錄: 2025-02-25
查看lvpretend的主題 / 回貼

11樓發表于: 2024-11-29 11:37

只看該作者 | 小中大

只要腳本功能強大就好，麻煩確實是麻煩一點。遇到一次MCGS的屏讀研華的模塊，也是自己寫腳本。
