工控人家園 三菱工控論壇 三菱近點狗的含義？

haoyun1981

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 47 個
工控威望: 94 點
下載積分: 374 分
在線時間: 7(小時)
注冊時間: 2023-05-03
最后登錄: 2025-08-07
查看haoyun1981的主題 / 回貼

樓主發表于: 2023-05-15 22:25

只看樓主 | 小中大

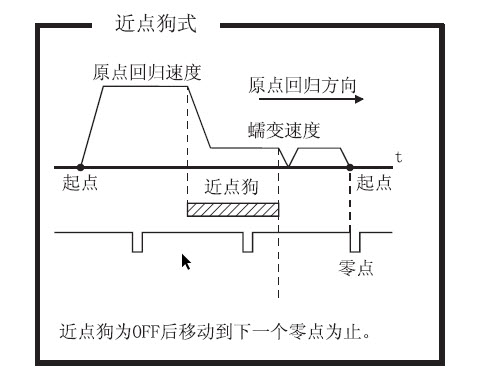

圖片：

看三菱的文檔，提到近點狗，這是一個外部信號嗎？那下面的原點信號又是什么，是電機自身的原點信號？望各位大佬不吝賜教！

brainy_fa

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 107 個
工控威望: 160 點
下載積分: 3061 分
在線時間: 44(小時)
注冊時間: 2023-04-03
最后登錄: 2025-05-16
查看brainy_fa的主題 / 回貼

1樓發表于: 2023-05-16 00:10

只看該作者 | 小中大

【近點狗】就是一個外部開關，伺服電機回原時先高速運行，碰到這個開關就變?yōu)槁佟?br />慢慢離開這個開關后，以這個速度繼續移動，找【零點】信號。
這個【零點】信號一般是伺服電機的編碼器的Z相脈沖。
每一圈有一個Z相脈沖，所以這個圖里【零點】有多個，代表伺服電機回原時轉了很多圈，但【原點】（圖中所標起點）是離開近點狗之后的第一個零點的位置。

本帖最近評分記錄：

下載積分:+5(行車不規范) 好像聽懂了

下載積分:+1(foxtt7) 真誠感謝！

下載積分:+1(撿到一塊錢) 真誠感謝！

下載積分:+5(悼亡者的歸來) 熱心助人！

//非標自動化電控方案設計及編程調試
//項目合作 //徐州周邊，方圓500公里皆可 //蘇魯浙豫皖
TEL- 15725207209
EMAIL- shenjm_999@163.com

菜鳥入行

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1378 個
工控威望: 1557 點
下載積分: 3690 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的主題 / 回貼

2樓發表于: 2023-05-16 08:37

只看該作者 | 小中大

近點狗就是靠近原點的一個信號。一般碰到這個信號提前減速。

打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步

haoyun1981

級別: 正式會員

發送短信
加為好友

3樓發表于: 2023-05-17 12:57

只看該作者 | 小中大

謝謝各位的解答

悼亡者的歸來

每個人的心里都住著一個死小孩

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 21 個
工控威望: 1559 點
下載積分: 3715 分
在線時間: 128(小時)
注冊時間: 2022-08-08
最后登錄: 2025-09-02
查看悼亡者的歸來的主題 / 回貼

4樓發表于: 2023-05-19 11:51

只看該作者 | 小中大

引用
引用第1樓brainy_fa于2023-05-16 00:10發表的 :
【近點狗】就是一個外部開關，伺服電機回原時先高速運行，碰到這個開關就變?yōu)槁佟?br />慢慢離開這個開關后，以這個速度繼續移動，找【零點】信號。
這個【零點】信號一般是伺服電機的編碼器的Z相脈沖。
每一圈有一個Z相脈沖，所以這個圖里【零點】有多個，代表伺服電機回原時轉了很多圈，但【原點】（圖中所標起點）是離開近點狗之后的第一個零點的位置。

學到了，謝謝大佬

撿到一塊錢

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 30 個
工控威望: 158 點
下載積分: 1358 分
在線時間: 19(小時)
注冊時間: 2023-04-18
最后登錄: 2025-01-10
查看撿到一塊錢的主題 / 回貼

5樓發表于: 2023-05-23 16:42

只看該作者 | 小中大

引用
引用第1樓brainy_fa于2023-05-16 00:10發表的 :
【近點狗】就是一個外部開關，伺服電機回原時先高速運行，碰到這個開關就變?yōu)槁佟?br />慢慢離開這個開關后，以這個速度繼續移動，找【零點】信號。
這個【零點】信號一般是伺服電機的編碼器的Z相脈沖。
每一圈有一個Z相脈沖，所以這個圖里【零點】有多個，代表伺服電機回原時轉了很多圈，但【原點】（圖中所標起點）是離開近點狗之后的第一個零點的位置。

高速運行后碰到的這個開關是指極限感應器嗎？還是指特殊的什么開關呢

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2442 個
工控威望: 2881 點
下載積分: 4646 分
在線時間: 1213(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-23
查看libin520的主題 / 回貼

6樓發表于: 2023-05-26 22:16

只看該作者 | 小中大

這個開關指的是哪個開關？呵呵呵呵。近點狗，實際上就是爬行開始的信號。學過3U回原點的都知道。通常把近點狗和原點信號是同一個感應器。那么就需要了解擋塊的前端和后端。

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

13287211171

三人行，必有我?guī)熝?/div>

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 189 個
工控威望: 1012 點
下載積分: 174 分
在線時間: 127(小時)
注冊時間: 2021-12-18
最后登錄: 2025-09-02
查看13287211171的主題 / 回貼

7樓發表于: 2023-06-12 15:25

只看該作者 | 小中大

Z向脈沖，需要單獨接到PLC輸入點 驅動器CN1 里面的33這個點

千年之奴

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 34 個
工控威望: 105 點
下載積分: 198 分
在線時間: 63(小時)
注冊時間: 2021-06-09
最后登錄: 2025-06-06
查看千年之奴的主題 / 回貼

8樓發表于: 2023-06-16 14:43

只看該作者 | 小中大

你可以粗暴的認為：在兩端的極限感應開關中間的那個感應開關就是近點狗開關信號（這個感應開關一般放在你要設置的原點附近，但不是電氣上的原點，所以叫近點

。它像一條狗一個看著這個信號

，所以叫近點狗信號

。回原點時那個感應鐵片碰到這個開關了，說明它離設置的原點很近了，需要減速慢慢移動也叫蠕動

）

早起的蟲子^^

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 17 個
工控威望: 79 點
下載積分: 940 分
在線時間: 20(小時)
注冊時間: 2023-06-02
最后登錄: 2024-03-05
查看早起的蟲子^^的主題 / 回貼

9樓發表于: 2023-06-17 17:02

只看該作者 | 小中大

明白了，大佬666，相當于近點信號是機械原點，電氣原點是之后的第一個Z向脈沖

233708757

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 152 個
工控威望: 299 點
下載積分: 363 分
在線時間: 99(小時)
注冊時間: 2008-03-04
最后登錄: 2025-04-01
查看233708757的主題 / 回貼

10樓發表于: 2023-08-21 23:32

只看該作者 | 小中大

學習了

一燕尾一

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 13 個
工控威望: 220 點
下載積分: 1844 分
在線時間: 44(小時)
注冊時間: 2019-05-20
最后登錄: 2025-07-31
查看一燕尾一的主題 / 回貼

11樓發表于: 2023-08-29 17:12

只看該作者 | 小中大

引用
引用第1樓brainy_fa于2023-05-16 00:10發表的 :
【近點狗】就是一個外部開關，伺服電機回原時先高速運行，碰到這個開關就變?yōu)槁佟?br />慢慢離開這個開關后，以這個速度繼續移動，找【零點】信號。
這個【零點】信號一般是伺服電機的編碼器的Z相脈沖。
每一圈有一個Z相脈沖，所以這個圖里【零點】有多個，代表伺服電機回原時轉了很多圈，但【原點】（圖中所標起點）是離開近點狗之后的第一個零點的位置。

學到了～感謝！！
