工控人家園 三菱工控論壇 梯形圖為什么這么寫

隱姓埋名

電氣工程從業者，愛好者。廣交天下同行VX：em5480011

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 174 個
工控威望: 272 點
下載積分: 2786 分
在線時間: 50(小時)
注冊時間: 2018-12-20
最后登錄: 2025-05-06
查看隱姓埋名的主題 / 回貼

24樓發表于: 2022-10-26 16:28

只看該作者 | 小中大

一般用標簽對應，不會用M點

求真務實，厚積薄發。VX:em5480011

ytzidonghua

plc 觸摸屏自動化技術培訓等電話0535-6380506

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2630 個
工控威望: 7250 點
下載積分: 9621 分
在線時間: 415(小時)
注冊時間: 2006-09-27
最后登錄: 2025-08-28
查看ytzidonghua的主題 / 回貼

25樓發表于: 2022-10-26 16:41

只看該作者 | 小中大

程序簡單的話無所謂了

plc 觸摸屏變頻器編程電纜，plc培訓等
plc觸摸屏遠程下載，遠程監控
手機APP監控plc
QQ 365871920
電話13396452298
www.ytleader.com

zhenzi917

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1024 個
工控威望: 3541 點
下載積分: 1030 分
在線時間: 317(小時)
注冊時間: 2022-01-13
最后登錄: 2025-05-10
查看zhenzi917的主題 / 回貼

26樓發表于: 2022-10-27 08:25

只看該作者 | 小中大

干過大活的老工程師說
映射后讀取速度比直接讀取IO要快，程序修改也方便
當然變量少是無法體現的

命自我立

jakey100kimo

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 20 個
工控威望: 188 點
下載積分: 485 分
在線時間: 31(小時)
注冊時間: 2008-02-05
最后登錄: 2024-08-08
查看jakey100kimo的主題 / 回貼

27樓發表于: 2022-11-09 17:15

只看該作者 | 小中大

大概是為了將核心程式寫好，外部IO只要對應進去就好，概念有點像Funtion Block 只是用ladder 呈現

小小李

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 58 個
工控威望: 111 點
下載積分: 469 分
在線時間: 19(小時)
注冊時間: 2019-10-06
最后登錄: 2025-08-21
查看小小李的主題 / 回貼

28樓發表于: 2022-12-22 11:53

只看該作者 | 小中大

圖片：

加信號好加一些

tanzua

我工作，我開心

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 203 個
工控威望: 237 點
下載積分: 863 分
在線時間: 43(小時)
注冊時間: 2019-05-27
最后登錄: 2025-08-20
查看tanzua的主題 / 回貼

29樓發表于: 2022-12-29 17:39

只看該作者 | 小中大

每個新入工控人無法理解別人就會很惱火

冰魚兒

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 91 點
下載積分: 741 分
在線時間: 13(小時)
注冊時間: 2018-03-21
最后登錄: 2024-07-08
查看冰魚兒的主題 / 回貼

30樓發表于: 2023-01-05 17:40

只看該作者 | 小中大

，例如用標簽寫的程序，方便移植

hstec2002

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 588 個
工控威望: 1990 點
下載積分: 9704 分
在線時間: 808(小時)
注冊時間: 2021-05-05
最后登錄: 2025-08-28
查看hstec2002的主題 / 回貼

31樓發表于: 2023-01-05 21:15

只看該作者 | 小中大

引用
引用第29樓tanzua于2022-12-29 17:39發表的 :
每個新入工控人無法理解別人就會很惱火

無法理解別人的寫法就惱火，那是活該！
1 別人寫程序在前，看程序人在后，前面寫程序的不可能照顧后面看程序的。
2 程序是首要目的用來運行的，至于可讀性是在其次。

QQ: 2845452345

莫小魚

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 160 個
工控威望: 233 點
下載積分: 4944 分
在線時間: 161(小時)
注冊時間: 2022-05-03
最后登錄: 2025-08-18
查看莫小魚的主題 / 回貼

32樓發表于: 2023-01-07 09:37

只看該作者 | 小中大

引用
引用第10樓gxtmdb82164于2022-10-08 16:16發表的 :
要么是規范,要么是被逼的

特別是不規范的小項目,很多時候程序是寫在接線前面的,畫圖都是畫個寂寞,更多的時候是接線的時候看著辦,所以先用M點把程序寫完,后面接線完了對點的時候直接就把X到M的映射做掉了

不僅僅是X到M,輸出M到Y也是要中轉的,不然計劃的雙線圈電磁閥實物變成單線圈,你還去改程序嗎?

經常畫圖畫了個寂寞

不是加就是減

雪山飛狐

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 13405 個
工控威望: 16278 點
下載積分: 49855 分
在線時間: 1066(小時)
注冊時間: 2019-06-05
最后登錄: 2025-08-28
查看雪山飛狐的主題 / 回貼

33樓發表于: 2023-01-10 12:58

只看該作者 | 小中大

簡單的就是最好的

hansir

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 43 個
工控威望: 101 點
下載積分: 2030 分
在線時間: 20(小時)
注冊時間: 2021-09-17
最后登錄: 2025-08-26
查看hansir的主題 / 回貼

34樓發表于: 2023-01-28 11:13

只看該作者 | 小中大

引用
引用樓主lc哥特復興于2022-10-07 16:42發表的梯形圖為什么這么寫 :

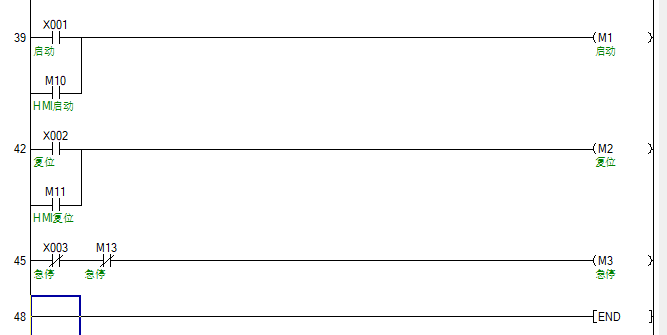

如截圖的梯形圖所示，我們編程的時候一般先把X地址轉成M地址，再使用M地址編程，可是弄不明白為什么這么做，直接用X地址來編程不好嗎

其它并不是為了換點的，主要是三菱梯形圖有連續粘帖功能，可以快速寫批量相同的程序，這就要求所使用的點都是連續有規律的，所以用到M點，而X點不一定是連續有規律的，后期這里加個氣缸，那里加個傳感器，就是程序架構破壞了，所以一般都是X映射給M，程序中純一使用M點寫程序。

樓上小王

牛刀小試

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 464 個
工控威望: 1286 點
下載積分: 305 分
在線時間: 100(小時)
注冊時間: 2021-02-19
最后登錄: 2025-03-21
查看樓上小王的主題 / 回貼

35樓發表于: 2023-02-04 09:03

只看該作者 | 小中大

可以先用M將程序寫出來，后面接完線，再將X映射過去
