溫控器E5CC-802,觸摸屏MT8102IE

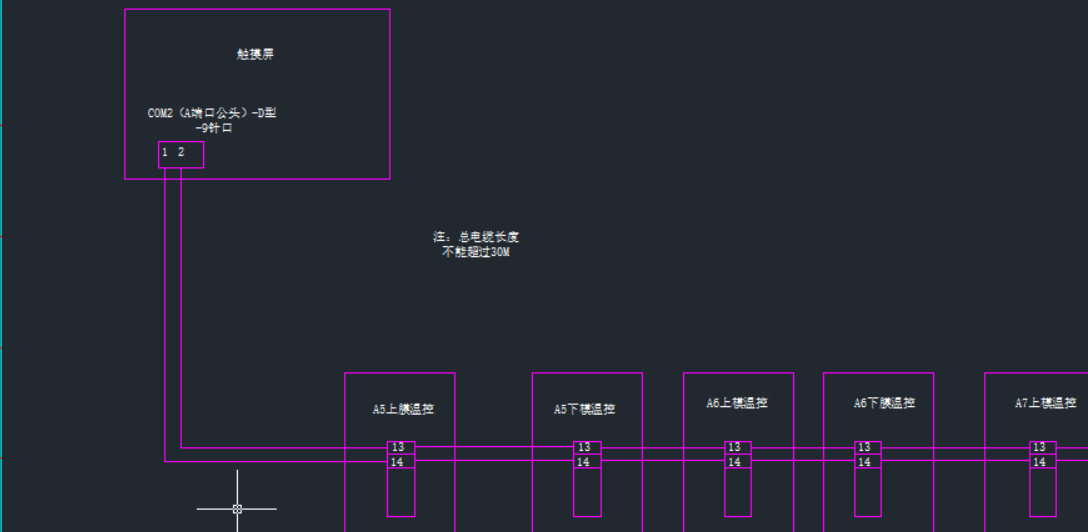

接線方式以及通信設置，溫控設置，觸摸屏設置，報警設置，設定值以及當前值，采用MODBUS485-2W
通信，最后一站并聯120歐姆1/2W的終端電阻。

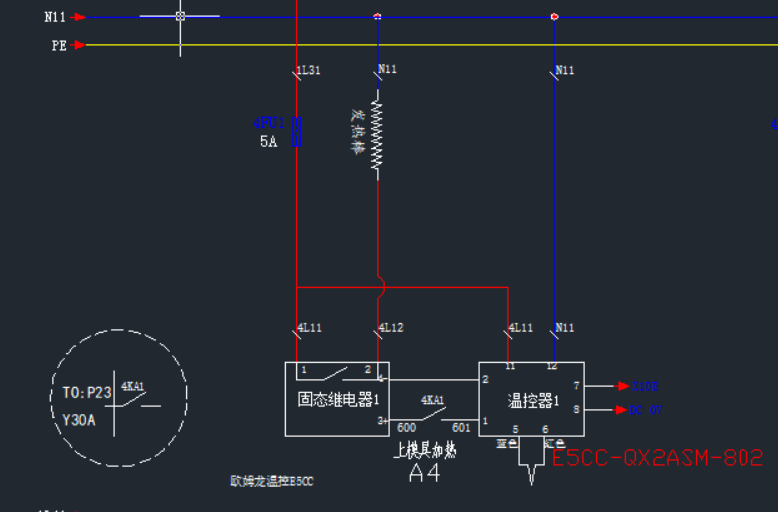

熱電偶為K型2線型。。。藍色線接5號腳

感謝樓主

謝謝樓主

謝謝分享

感謝分享，學習一下

引用

引用樓主zouyunhuang于2022-02-10 10:44發表的 歐姆龍E5CC-802溫控器與威綸觸摸屏通信 :
溫控器E5CC-802,觸摸屏MT8102IE
接線方式以及通信設置，溫控設置，觸摸屏設置，報警設置，設定值以及當前值，采用MODBUS485-2W
通信，最后一站并聯120歐姆1/2W的終端電阻。
熱電偶為K型2線型。。。藍色線接5號腳

更正一下，，觸摸實際接口時COMA---軟件里面選擇COM2

謝謝分享！

謝謝分享

感謝大佬

感謝分享，學習一下！

引用

引用樓主zouyunhuang于2022-02-10 10:44發表的 歐姆龍E5CC-802溫控器與威綸觸摸屏通信 :
溫控器E5CC-802,觸摸屏MT8102IE
接線方式以及通信設置，溫控設置，觸摸屏設置，報警設置，設定值以及當前值，采用MODBUS485-2W
通信，最后一站并聯120歐姆1/2W的終端電阻。
熱電偶為K型2線型。。。藍色線接5號腳

新增溫控曲線，資料取樣轉換成浮點數的做法；因為是觸摸屏直接與溫控通信，溫控顯示器為顯示1位小數，假設顯示38.5，實際上傳給觸摸屏的值是385，威綸觸摸屏數值顯示元件有顯示幾位幾位小數，所以可以改成自己想顯示的值沒問題。但在資料取樣中，做曲線圖的時候是沒有這個功能，所以我們必須自己轉換一下。宏指令是百度加現學現用，所以可能不是最優的方法



最后總結，這個通信的東西，很多細節不注意就是不知道為什么沒了顯示。我因為小數點的問題，搞了兩天才想明天找到為什么我的曲線沒有顯示。

曾經做過一次，現在忘記怎么設置那個溫控器了
