工控人家園 三菱工控論壇 關于掃描周期與輸出Y的關系求助

weiqiang1514

日常的平淡，能殺滅所有的志氣；給自己寫日記，反復提醒自己做難

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 40 個
工控威望: 195 點
下載積分: 3787 分
在線時間: 59(小時)
注冊時間: 2021-10-08
最后登錄: 2025-07-23
查看weiqiang1514的主題 / 回貼

樓主發表于: 2021-12-03 11:08

只看樓主 | 小中大

圖片：

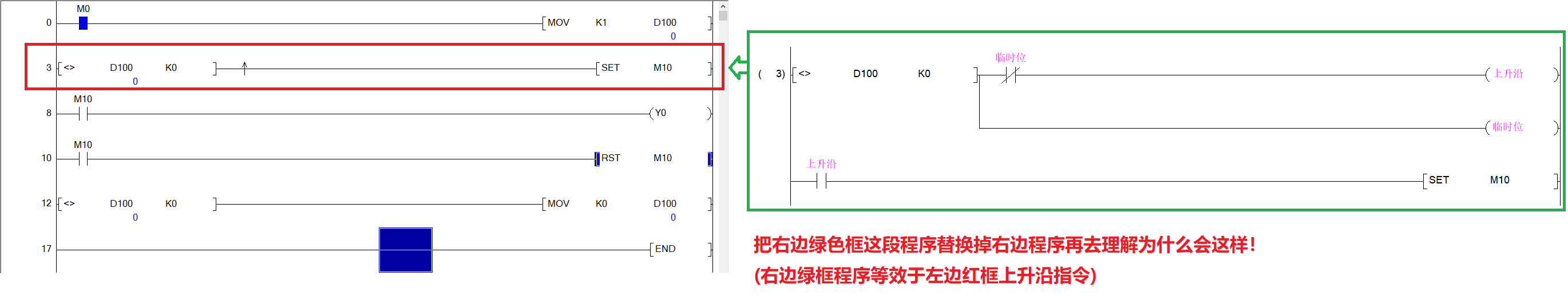

  各位大佬  如圖所示：

  我希望的是始終輸出Y0 ，按照掃描從上到下，第一個掃描周期Y0是輸出的，到了第一個掃描周期尾巴D100清零，M10復位，這時候由于掃描周期已經結束，所以Y0還是保持輸出的，  到了第二周期，由于D100在第一行又重新賦值，所以M10也是重新置位，到了掃到Y0時，由于M10重新置位，所以Y0也應該保持輸出，所以整個程序下來  Y0是要始終輸出的，但實際模擬卻不是這樣，希望大佬解惑

zmrs163

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 420 個
工控威望: 571 點
下載積分: 1588 分
在線時間: 345(小時)
注冊時間: 2017-06-12
最后登錄: 2025-09-01
查看zmrs163的主題 / 回貼

1樓發表于: 2021-12-03 11:21

只看該作者 | 小中大

很簡單，第二行的上升沿只有第一個掃描周期會導通，之后都由于前一周期也是導通的所以無法導通

yezouping

深圳東莞PLC編程，微信：158 8974 8406

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 525 個
工控威望: 2177 點
下載積分: 14951 分
在線時間: 1026(小時)
注冊時間: 2018-11-10
最后登錄: 2025-09-03
查看yezouping的主題 / 回貼

2樓發表于: 2021-12-03 11:25

只看該作者 | 小中大

你這Y0只輸出1次。
