工控人家園 三菱工控論壇 自定義設定的輸入編號，定義功能腳

kf123

沒有最好，只有更好。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 615 個
工控威望: 1560 點
下載積分: 3562 分
在線時間: 185(小時)
注冊時間: 2011-06-07
最后登錄: 2025-08-22
查看kf123的主題 / 回貼

樓主發表于: 2021-07-11 10:13

只看樓主 | 小中大

PLC有X00~X07,這時我用數據寄存器D0,輸入6，那我就定義了X6為啟動信號。若D0，輸入1則X1為啟動信號。請問這樣的程序該怎樣做呢？

春有百花秋有月，夏有涼風冬有雪。若無閑事掛心頭，便是人間好時節

a452818610

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 36 個
工控威望: 130 點
下載積分: 2994 分
在線時間: 22(小時)
注冊時間: 2018-03-16
最后登錄: 2025-02-28
查看a452818610的主題 / 回貼

1樓發表于: 2021-07-11 15:31

只看該作者 | 小中大

X0常開串聯判斷語句d0是否等于0接輸出啟動信號m0，以此類推并聯x1到x7等同樣語句，判斷d0數值導通哪個并聯語句，最后統一輸出m0，用m0作為啟動信號寫入后續語句，大概思路吧，應該就這樣吧，哈哈，我是新手

kf123

沒有最好，只有更好。

級別: 論壇先鋒

發送短信
加為好友

2樓發表于: 2021-07-11 22:48

只看該作者 | 小中大

描述：例程
圖片：

這個方法可行，但有一個小問題是如果輸入點很多，那這個程序步會非常多。

春有百花秋有月，夏有涼風冬有雪。若無閑事掛心頭，便是人間好時節

hefq

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 615 個
工控威望: 811 點
下載積分: 1928 分
在線時間: 1530(小時)
注冊時間: 2008-07-03
最后登錄: 2025-09-02
查看hefq的主題 / 回貼

3樓發表于: 2021-07-11 23:29

只看該作者 | 小中大

切換IO

不要讓用戶更改IO,出了事故肯定要負責的

樓主留言：

這個功能的設定頁可以做一個特殊權限才能進入的頁面進行設定就可以了，但對于高速計數輸入的端口，可以不在選項內就可以了。

[ 此帖被hefq在2021-07-12 00:02重新編輯 ]

tonyhsiao

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 55 個
工控威望: 92 點
下載積分: 633 分
在線時間: 97(小時)
注冊時間: 2019-08-18
最后登錄: 2025-08-31
查看tonyhsiao的主題 / 回貼

4樓發表于: 2021-07-11 23:51

只看該作者 | 小中大

圖片：

依此圖例既可...
補充說明...這是Q系列CPU的方式...

[ 此帖被tonyhsiao在2021-07-11 23:58重新編輯 ]

本帖最近評分記錄：

下載積分:+5(kf123)

下載積分:+1(13771165220) 好貼好貼！

hefq

級別: 家園常客

發送短信
加為好友
QQ聯系

5樓發表于: 2021-07-12 00:55

只看該作者 | 小中大

本帖最近評分記錄：

下載積分:+5(kf123)

kf123

沒有最好，只有更好。

級別: 論壇先鋒

發送短信
加為好友

6樓發表于: 2021-07-14 18:58

只看該作者 | 小中大

引用
引用第5樓hefq于2021-07-12 00:55發表的 :
[attachment=257324]

你這個是怎樣實現的，F(xiàn)X3U的指令能做到嗎？方不方便展現下源代碼

春有百花秋有月，夏有涼風冬有雪。若無閑事掛心頭，便是人間好時節

hefq

級別: 家園常客

發送短信
加為好友
QQ聯系

7樓發表于: 2021-07-14 19:40

只看該作者 | 小中大

梯形圖只要幾行，三菱系列PLC都支持，愿意付費的話是方便的

aaaa華華

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 119 個
工控威望: 151 點
下載積分: 5393 分
在線時間: 14(小時)
注冊時間: 2021-05-23
最后登錄: 2023-12-18
查看aaaa華華的主題 / 回貼

8樓發表于: 2021-07-15 15:43

只看該作者 | 小中大

引用
引用第3樓hefq于2021-07-11 23:29發表的 :
切換IO

不要讓用戶更改IO,出了事故肯定要負責的

對更換IO要不得，客戶不一定愿意

本帖最近評分記錄：

下載積分:+3(kf123)

打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步

曹春強

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 53 個
工控威望: 108 點
下載積分: 571 分
在線時間: 40(小時)
注冊時間: 2019-07-01
最后登錄: 2025-07-02
查看曹春強的主題 / 回貼

9樓發表于: 2021-07-15 17:25

只看該作者 | 小中大

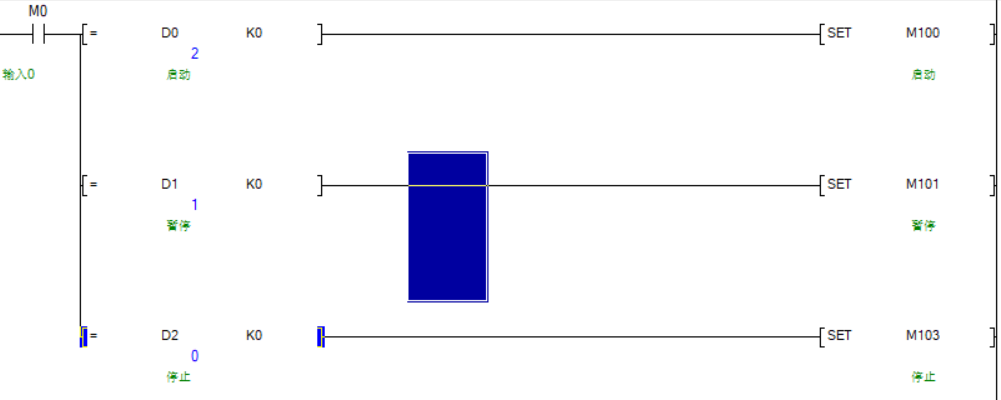

圖片：

是這樣嗎

樓主留言：

是這樣的，但我想的是，假如我<啟動>可以從X0~X7中選其一，那我<停止>也可以從X0~X7中選其一，但是這時不能與<啟動>選相同。以此下去

本帖最近評分記錄：

下載積分:+5(kf123)

曹春強

級別: 探索解密

發送短信
加為好友

10樓發表于: 2021-07-17 16:18

只看該作者 | 小中大

其實很簡單啊，在底部接著寫一組比較就可以

kf123

沒有最好，只有更好。

級別: 論壇先鋒

發送短信
加為好友

11樓發表于: 2021-07-17 17:07

只看該作者 | 小中大

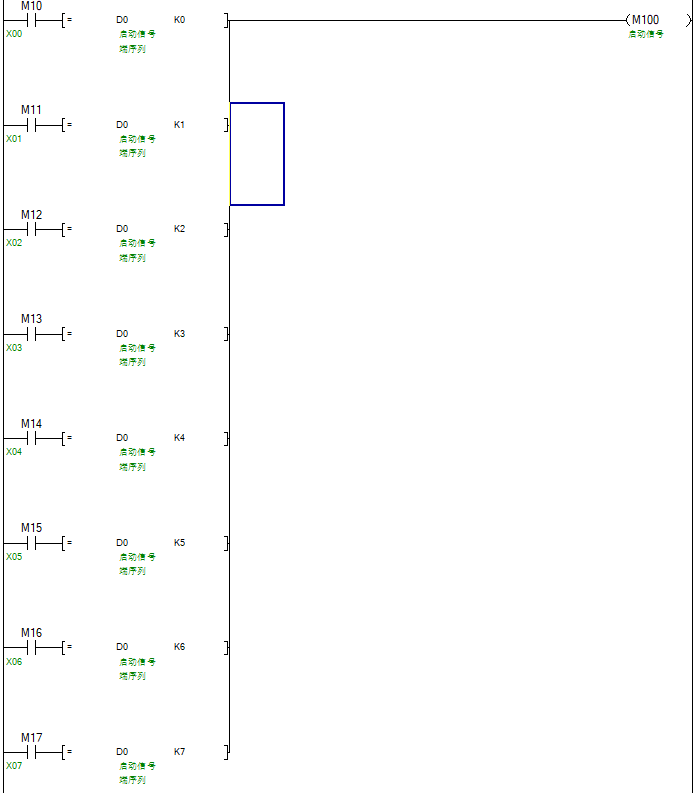

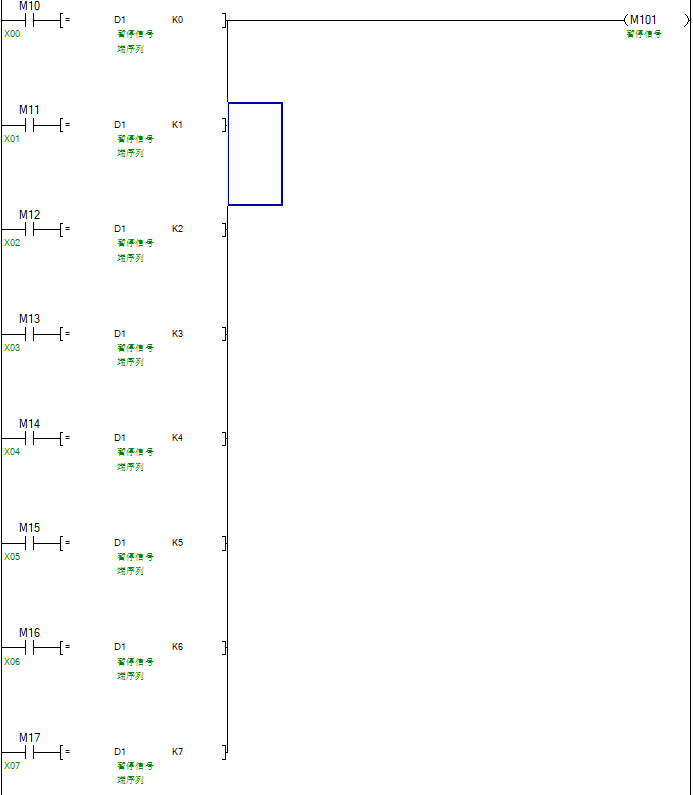

圖片：

想實的大概是這樣的吧。可惜程序步很長

春有百花秋有月，夏有涼風冬有雪。若無閑事掛心頭，便是人間好時節
