工控人家園 歐姆龍工控論壇 關于MODBUS-RTU與串口無協議通訊

yangzhisang

桑

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 62 個
工控威望: 195 點
下載積分: 412 分
在線時間: 19(小時)
注冊時間: 2016-12-20
最后登錄: 2025-05-04
查看yangzhisang的主題 / 回貼

樓主發表于: 2021-05-18 17:42

只看樓主 | 小中大

圖片：

此器件可支持MODBUS通訊，但數據格式與歐姆龍的定義不一樣。所以只能用串口無協議來做

產品說明：
聯機燈光控制系統，MODBUS-RTU通訊，單機通訊最大控制1952個獨立LED，多機通訊可達10000LED以上，適合龐大的LED獨立控
制需求，可以購買成品測試功能；特許需求請聯系客服定制，定制品不支持退貨。

功能說明：
1、輸出路數可設置(默認1296)。
2、波特率可設置，9600顯示96(默認)，19200顯示192，38400顯示384。
3、灰度可設置，范圍50-255。
4、撥碼開關可設置ID，范圍1-15。
參數設置：
1、設置輸出路數，長按OPT，數碼管閃爍，點按INC/DEC設置，范圍80-1952。
2、設置波特率與灰度，長按MODE，數碼管閃爍，顯示2.xxx，xxx表示波特率，點按INC/DEC設置，xxx范圍9600(顯示96)/9200(顯示
192)/38400(顯示384)；點按MODE，顯示3.yyy，yyy表示灰度，點按INC/DEC設置，yyy范圍50-255。
串口通訊設置：
8位數據/無奇偶校驗/1停止位
通訊協議：MODBUS-RTU
支持指令：寫單寄存器指令0x06/寫多寄存器指令0x10
指令0x10：寫多寄存器
指令說明：從寄存器0開始，寄存器0是16位數據，對應下位機1-16的LED狀態，=1則亮，=0則滅；寄存器1，對應下位機17-32的LED亮/滅
；依次類推，最多支持122個寄存器。

測試舉例：
上位機發送 Tx：01 10 00 00 00 0A 14 FF 0F 01 80 80 FF 00 00 00 00 00 00 00 00 00 00 00 00 00 00 C9 04
下位機回報 Rx：01 10 00 00 00 0A 40 0E
數據說明，

01 站號
10命令
0000起啟地址
000A發送字數
14字節數
FF0F為數據，共10個字

[ 此帖被yangzhisang在2021-05-18 17:53重新編輯 ]

附件：

9.燈的流水控制485-20210518.zip (338 K) 下載次數:208

yangzhisang

桑

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 62 個
工控威望: 195 點
下載積分: 412 分
在線時間: 19(小時)
注冊時間: 2016-12-20
最后登錄: 2025-05-04
查看yangzhisang的主題 / 回貼

1樓發表于: 2021-05-18 17:44

只看該作者 | 小中大

不知怎么上傳圖片，附件有程序

holdkcxyz

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 127 個
工控威望: 4221 點
下載積分: 1112 分
在線時間: 291(小時)
注冊時間: 2018-11-07
最后登錄: 2025-08-12
查看holdkcxyz的主題 / 回貼

2樓發表于: 2021-05-18 18:20

只看該作者 | 小中大

感謝分享

18664371537

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 67 個
工控威望: 132 點
下載積分: 451 分
在線時間: 43(小時)
注冊時間: 2019-06-03
最后登錄: 2025-08-13
查看18664371537的主題 / 回貼

3樓發表于: 2021-05-25 18:30

只看該作者 | 小中大

引用
引用樓主yangzhisang于2021-05-18 17:42發表的關于MODBUS-RTU與串口無協議通訊 :

此器件可支持MODBUS通訊，但數據格式與歐姆龍的定義不一樣。所以只能用串口無協議來做

.......

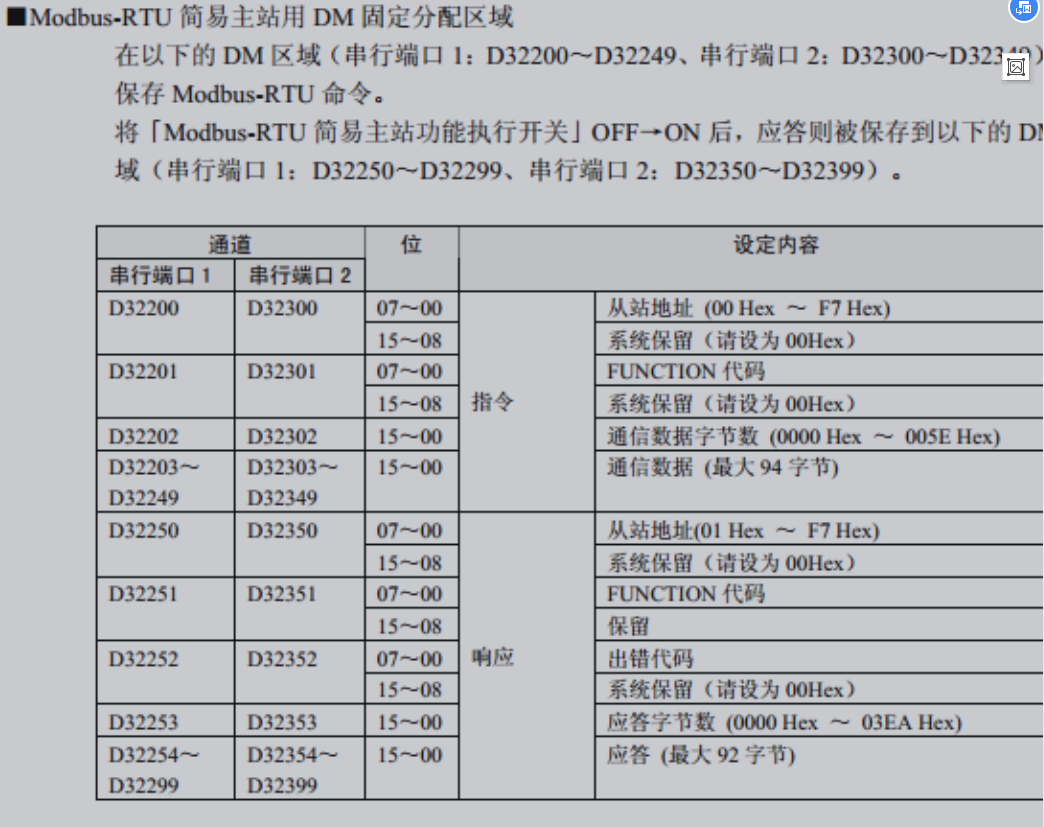

偷偷告訴你，其實歐姆龍modbus RTU簡易主站格式跟標準modbus是一樣，有格式里面有一個字是不參與發送幀的。
