工控人家園 三菱工控論壇 三菱FX5U FB塊特殊軟元件能用變址修飾嗎？

zhongliang

學無止境

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 741 個
工控威望: 2130 點
下載積分: 4466 分
在線時間: 596(小時)
注冊時間: 2012-10-11
最后登錄: 2025-08-31
查看zhongliang的主題 / 回貼

樓主發表于: 2021-04-26 15:52

只看樓主 | 小中大

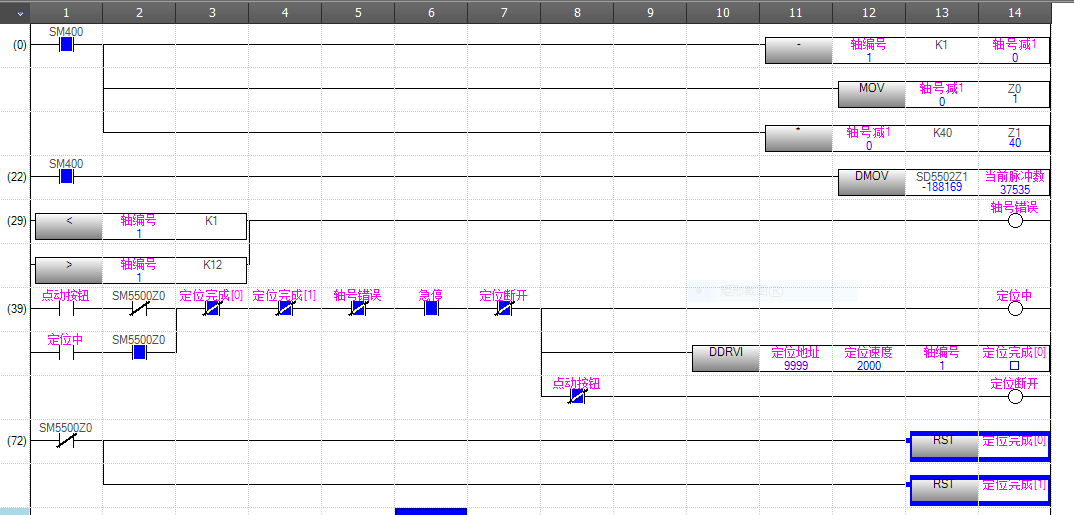

圖片：

如題：三菱FX5U FB塊特殊軟元件能用變址修飾嗎

想把三菱5U的定位指令封裝成FB塊，不清楚與定位相關的特殊軟元件（比如SM5500,SD5502），能否用變址來修飾。

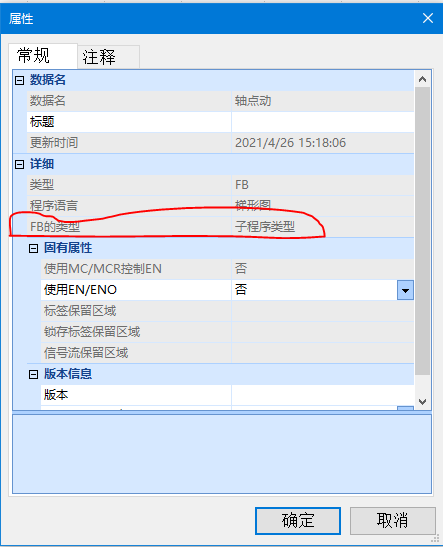

還有新建定位FB的時候，FB類型應該選【子程序類型】，還是選【宏類型】，二者有什么區別。歡迎大家評論指點。

[ 此帖被zhongliang在2021-04-26 22:08重新編輯 ]

****************************學海無涯****************************

zhongliang

學無止境

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 741 個
工控威望: 2130 點
下載積分: 4466 分
在線時間: 596(小時)
注冊時間: 2012-10-11
最后登錄: 2025-08-31
查看zhongliang的主題 / 回貼

1樓發表于: 2021-04-29 08:03

只看該作者 | 小中大

有哪位高手出來指點一下嗎？

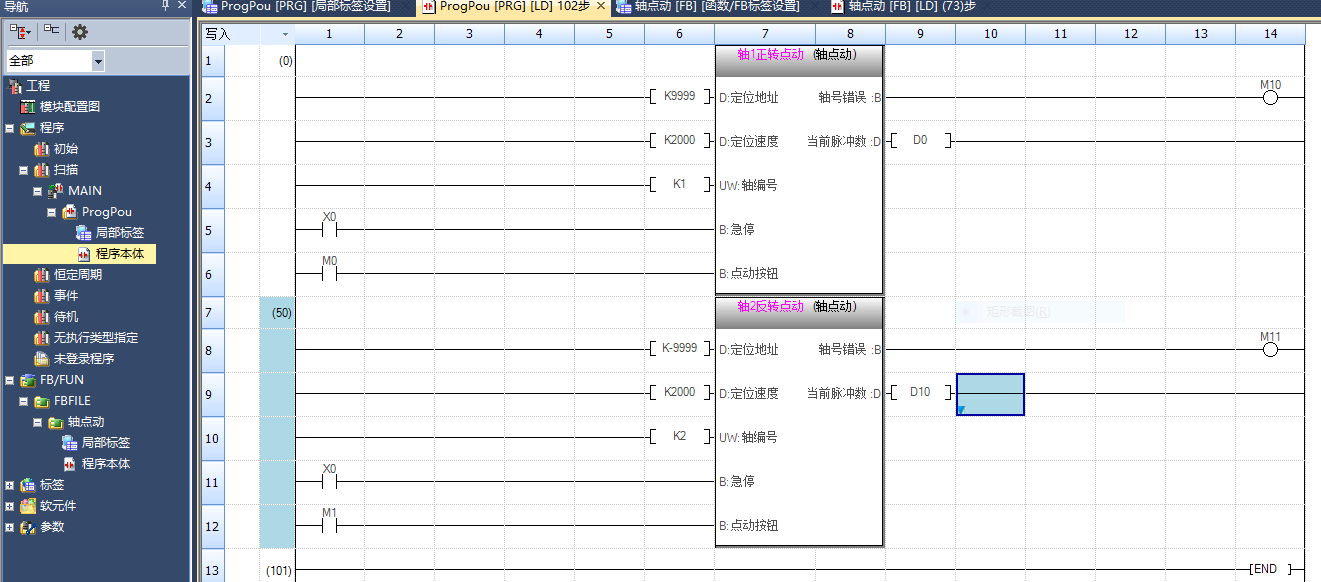

測試了一下，在沒有寫其他程序情況下，下載到PLC，程序動作能達到預期效果，就是不知道有沒有不可預知的隱患，歡迎高手出來指正

****************************學海無涯****************************

uthman

QQ:3749615

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 460 個
工控威望: 821 點
下載積分: 2741 分
在線時間: 791(小時)
注冊時間: 2007-10-25
最后登錄: 2025-08-26
查看uthman的主題 / 回貼

2樓發表于: 2021-04-30 22:28

只看該作者 | 小中大

可以的，用5u專用指令，可以驅動12軸

zhongliang

學無止境

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 741 個
工控威望: 2130 點
下載積分: 4466 分
在線時間: 596(小時)
注冊時間: 2012-10-11
最后登錄: 2025-08-31
查看zhongliang的主題 / 回貼

3樓發表于: 2021-05-07 08:57

只看該作者 | 小中大

前幾天打了三菱客服電話，我問他FB塊里面，能不能用變址寄存器來修飾特殊軟元件。客服說不行，至于為什么，他也沒說出個所以然。他讓我把特殊軟元件放在FB塊外面，從輸入輸入引腳輸入。我覺得這樣太繁瑣了，做FB塊沒有什么必要了。不知大家有沒有什么好的經驗。

****************************學海無涯****************************

wangnaizhi

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1327 個
工控威望: 2033 點
下載積分: 4240 分
在線時間: 1098(小時)
注冊時間: 2015-08-31
最后登錄: 2025-09-04
查看wangnaizhi的主題 / 回貼

4樓發表于: 2021-05-07 09:34

只看該作者 | 小中大

引用
引用第3樓zhongliang于2021-05-07 08:57發表的 :
前幾天打了三菱客服電話，我問他FB塊里面，能不能用變址寄存器來修飾特殊軟元件。客服說不行，至于為什么，他也沒說出個所以然。他讓我把特殊軟元件放在FB塊外面，從輸入輸入引腳輸入。我覺得這樣太繁瑣了，做FB塊沒有什么必要了。不知大家有沒有什么好的經驗。

特殊軟元件屬于全局變量 FB內部的地址屬于自動分配不固定相當于局部變量不會影響其他FB的動作特殊軟元件你把他丟里面也沒事前提你自己別搞亂了功能塊之間別項目影響就可以了
個人理解是這樣的具體的你看他FB的內部地址的分配機制

周鍋鍋

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 160 個
工控威望: 189 點
下載積分: 2353 分
在線時間: 113(小時)
注冊時間: 2020-08-01
最后登錄: 2025-08-15
查看周鍋鍋的主題 / 回貼

5樓發表于: 2021-05-12 13:42

只看該作者 | 小中大

可以我見過5U的功能塊，他們用Z做的地址偏移

坦克會飛1993

就是加班，就是玩

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 366 個
工控威望: 431 點
下載積分: 2315 分
在線時間: 117(小時)
注冊時間: 2019-08-20
最后登錄: 2025-09-03
查看坦克會飛1993的主題 / 回貼

6樓發表于: 2021-05-16 12:45

只看該作者 | 小中大

我發現三菱的FB和西門子比起來好麻煩。

zoujiasheng

同是天涯淪落人

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 123 個
工控威望: 228 點
下載積分: 587 分
在線時間: 55(小時)
注冊時間: 2019-09-12
最后登錄: 2025-07-14
查看zoujiasheng的主題 / 回貼

7樓發表于: 2021-05-16 21:56

只看該作者 | 小中大

Z的數量有限，跟Z扯到一起好不適應

...

chenjie

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 22 個
工控威望: 209 點
下載積分: 4257 分
在線時間: 175(小時)
注冊時間: 2016-07-21
最后登錄: 2025-07-23
查看chenjie的主題 / 回貼

8樓發表于: 2021-05-19 10:14

只看該作者 | 小中大

子程序類型只要掃描到FB即使內部沒有操作都給你返回結果（沒執行全返回0），宏類型則是FB內對應輸出值有操作才映射到輸出引腳；子程序類型一般用于寫一些不需要多次調用的功能塊，需要重復調用使用宏類型。

opastudy

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 132 點
下載積分: 3334 分
在線時間: 139(小時)
注冊時間: 2014-01-02
最后登錄: 2025-05-30
查看opastudy的主題 / 回貼

9樓發表于: 2021-05-20 01:28

只看該作者 | 小中大

圖片：

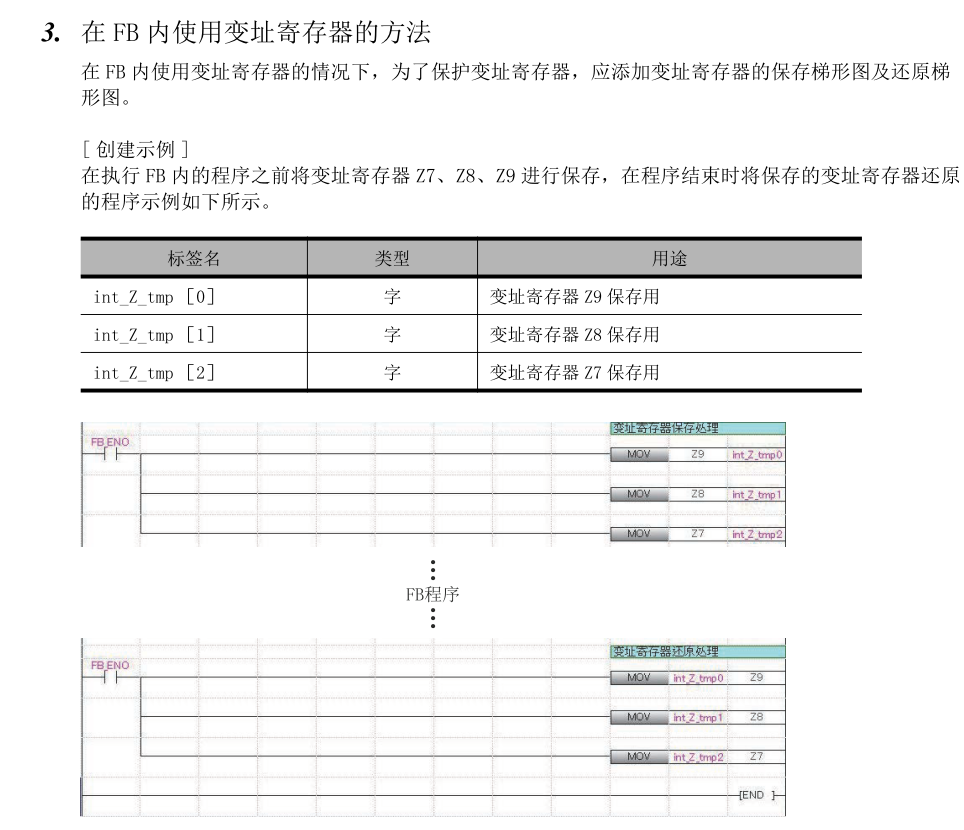

手冊截圖

淡淡雨季

以前看到山就想知道山后面是什么，現在我不想知道了

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 243 個
工控威望: 444 點
下載積分: 4384 分
在線時間: 122(小時)
注冊時間: 2018-09-10
最后登錄: 2025-09-03
查看淡淡雨季的主題 / 回貼

10樓發表于: 2021-05-22 16:04

只看該作者 | 小中大

可以用，我現在就是用FB把定位重新做了封裝
