工控人家園 三菱工控論壇 分享三菱GXWORKS結構化編程應用FBD模式，望大神加入討論

zxc112900

級別: 實習會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 29 點
下載積分: 534 分
在線時間: 25(小時)
注冊時間: 2021-03-12
最后登錄: 2022-07-04
查看zxc112900的主題 / 回貼

樓主發表于: 2021-04-25 17:07

只看樓主 | 小中大

圖片：

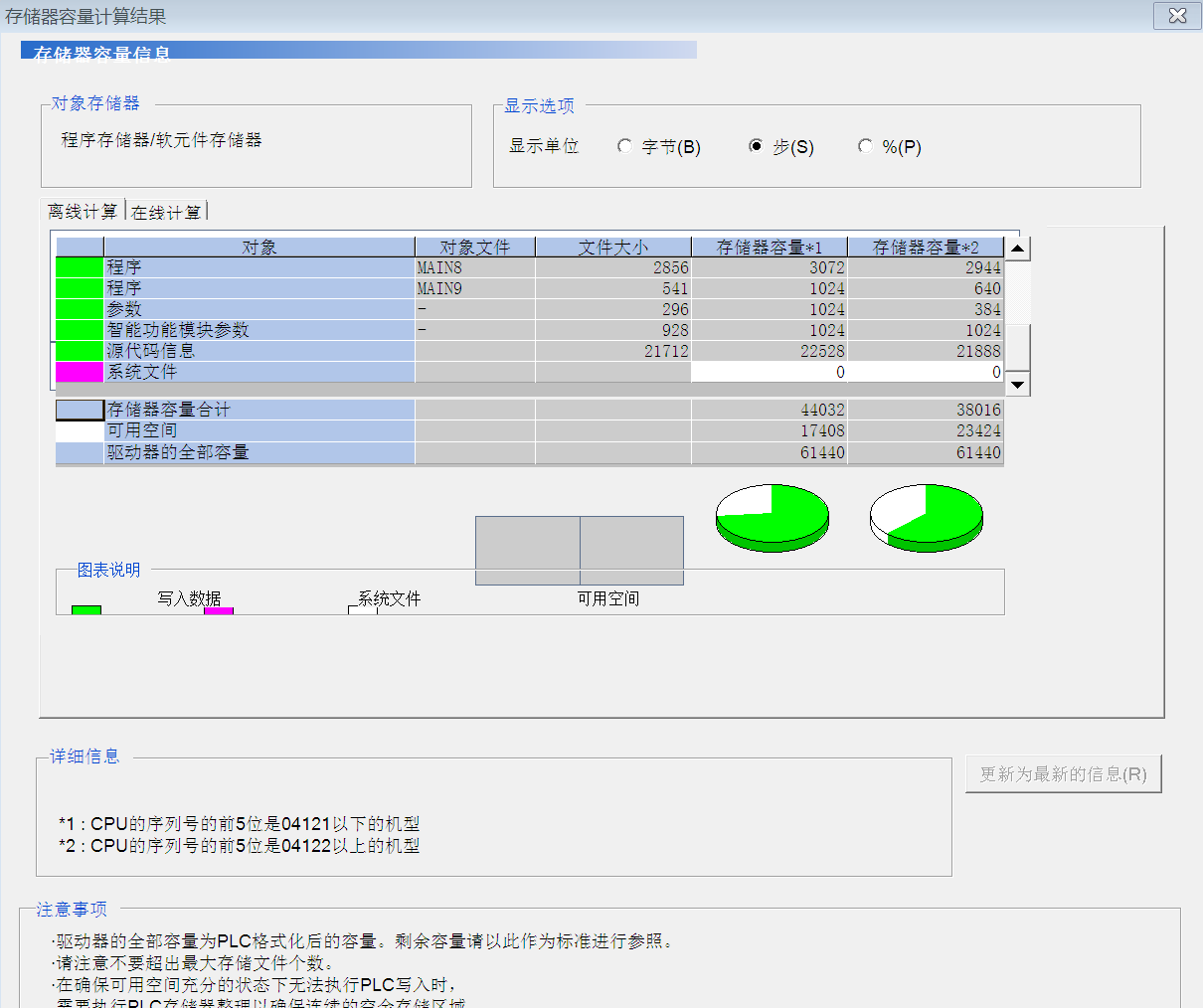

這是在做項目的一小部分截圖，結構化編程相對于梯形圖來說思路要強大挺多，單獨調試更方便，唯一不好的就是源文件占用程序內存過多，論壇的大神么有沒有解決辦法

本帖最近評分記錄：

下載積分:+5(金秋來)

zxc112900

級別: 實習會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 29 點
下載積分: 534 分
在線時間: 25(小時)
注冊時間: 2021-03-12
最后登錄: 2022-07-04
查看zxc112900的主題 / 回貼

1樓發表于: 2021-04-25 17:10

只看該作者 | 小中大

圖片：

現在程序大概只完成三分之二

zxc112900

級別: 實習會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 29 點
下載積分: 534 分
在線時間: 25(小時)
注冊時間: 2021-03-12
最后登錄: 2022-07-04
查看zxc112900的主題 / 回貼

2樓發表于: 2021-04-25 17:14

只看該作者 | 小中大

圖片：

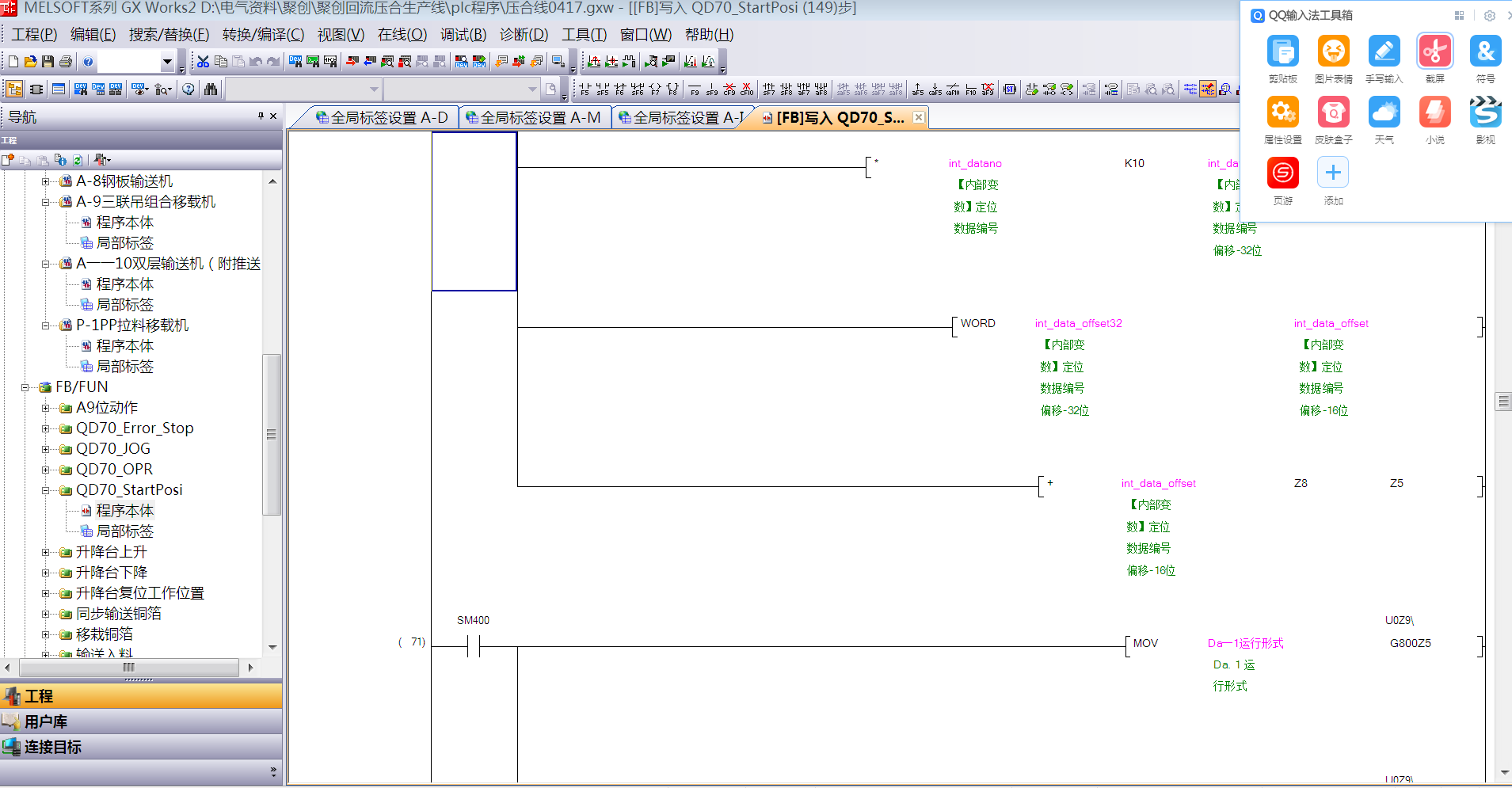

論壇里QD70FB塊的套用

bruce2020

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1313 個
工控威望: 1581 點
下載積分: 3944 分
在線時間: 895(小時)
注冊時間: 2017-11-25
最后登錄: 2025-08-03
查看bruce2020的主題 / 回貼

3樓發表于: 2021-04-25 19:03

只看該作者 | 小中大

看程序的也方便，標簽的整過幾次。
這個結構化畫這些線的時候，不適應。操作上，還沒熟悉。
占用內存也是個問題。

樓主留言：

其實畫線這些還好，用自動畫線連接，找塊用指令輸入，主要還是邏輯感比用梯形圖好，之前我已經用梯形圖寫了四五臺，感覺寫交互的時候好亂

工控愛好人

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 29 個
工控威望: 87 點
下載積分: 459 分
在線時間: 4(小時)
注冊時間: 2021-04-25
最后登錄: 2022-04-20
查看工控愛好人的主題 / 回貼

4樓發表于: 2021-04-25 19:37

只看該作者 | 小中大

請問你有GXwork2的編程手冊嗎？

樓主留言：

搜索GXWORKS2中文幫助替換，文件里有七本，常用的都有了

zl128828

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 350 個
工控威望: 445 點
下載積分: 1185 分
在線時間: 203(小時)
注冊時間: 2018-02-01
最后登錄: 2025-01-12
查看zl128828的主題 / 回貼

5樓發表于: 2021-04-25 22:50

只看該作者 | 小中大

這個看起來很厲害呀

奧斯特洛夫斯

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 32 個
工控威望: 99 點
下載積分: 367 分
在線時間: 120(小時)
注冊時間: 2019-05-11
最后登錄: 2025-07-09
查看奧斯特洛夫斯的主題 / 回貼

6樓發表于: 2021-04-26 08:38

只看該作者 | 小中大

三菱軟件編譯太慢

leechengyu

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 127 個
工控威望: 221 點
下載積分: 700 分
在線時間: 378(小時)
注冊時間: 2015-10-17
最后登錄: 2025-04-01
查看leechengyu的主題 / 回貼

7樓發表于: 2021-04-26 09:36

只看該作者 | 小中大

源代碼不要寫入PLC。

樓主留言：

把源代碼寫入到ROM里還是直接不寫，那樣是不是只剩文件大小的步數了？

zxc112900

級別: 實習會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 29 點
下載積分: 534 分
在線時間: 25(小時)
注冊時間: 2021-03-12
最后登錄: 2022-07-04
查看zxc112900的主題 / 回貼

8樓發表于: 2021-04-26 09:59

只看該作者 | 小中大

還有一個感覺就是沒有了右母線的限制，閉環控制做起來方便了好多

zxc112900

級別: 實習會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 29 點
下載積分: 534 分
在線時間: 25(小時)
注冊時間: 2021-03-12
最后登錄: 2022-07-04
查看zxc112900的主題 / 回貼

9樓發表于: 2021-04-26 10:03

只看該作者 | 小中大

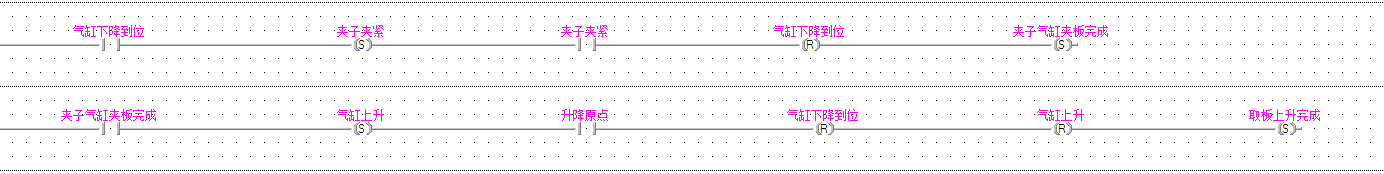

圖片：

每一個動作都做成閉環控制，這樣會有問題嗎？

siyatu2001

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 569 個
工控威望: 624 點
下載積分: 61433 分
在線時間: 742(小時)
注冊時間: 2021-03-09
最后登錄: 2025-09-04
查看siyatu2001的主題 / 回貼

10樓發表于: 2021-04-26 11:21

只看該作者 | 小中大

源碼不要寫入PLC

光明左使

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 148 個
工控威望: 1045 點
下載積分: 7091 分
在線時間: 91(小時)
注冊時間: 2019-07-27
最后登錄: 2024-11-19
查看光明左使的主題 / 回貼

11樓發表于: 2021-04-26 11:48

只看該作者 | 小中大

樓主PCB行業的

樓主留言：

新入這一行，同行？
