有哪位大神做過三菱PLC冗余的啊 應該怎么做？求指點！！！

走過路過不要錯過啊 都來說說唄 我的想法是在弄一個PLC在旁邊 X和Y兩個PLC并聯 主PLC運行時輸出一個信號給副P(pán)LC 讓它不要運行 當主PLC有問題時 主PLC禁止輸出信號 讓副P(pán)LC運行 現在的問題是 PLC好換 3個通訊口怎么換？2個422 一個485 PLC是FX3U的 就算副的PLC也裝上這些模塊 觸摸屏怎么辦？遠程通訊的怎么辦？485通訊的怎么辦？

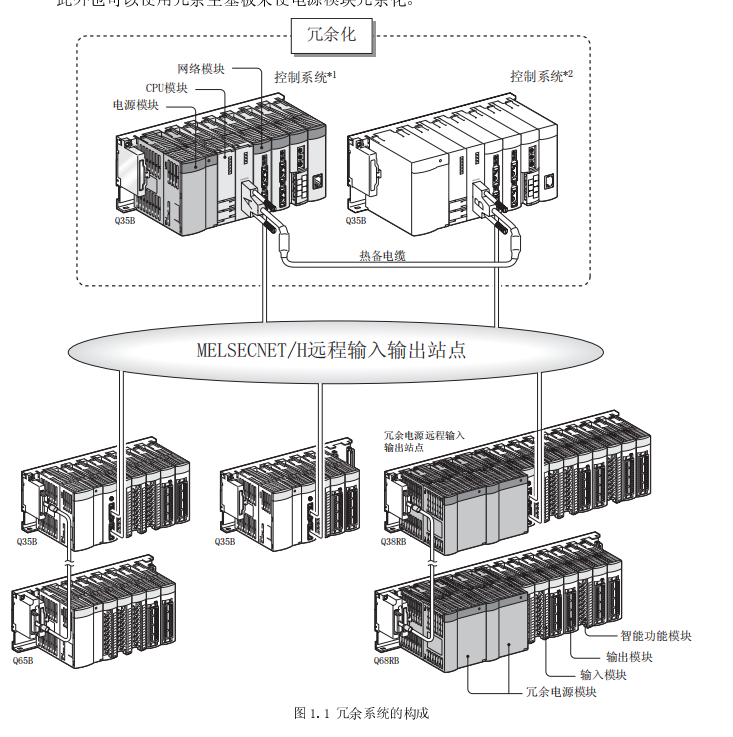

三菱目前使用的冗余，常見的方式是用H網，如下圖：




常用主PLC和備用主PLC上都有以太網模塊和H網模塊QJ71LP21-25。

然后通過H模塊控制“功能基板”上的模塊，“功能基板”上也有電源和各種IO模塊，沒有CPU，是裝了一個QJ72LP25-25來和主PLC通訊。

Q系列冗余的手冊下載地址：https://mitsubishielectric.yangben.cn/assets/detail/5b8ff83d59ebd911391ef456

這種方式成本比較高。并且只能冗余CPU和電源。萬一IO壞了，還是不行。

普通PLC應該是做不到的，首先ＰＬＣ怎么判斷自己壞了，壞了怎么發信號

引用

引用第3樓hefq于2021-03-02 20:54發表的  :
普通PLC應該是做不到的，首先ＰＬＣ怎么判斷自己壞了，壞了怎么發信號

看門狗，獨立一個芯片，
如果看門狗沒有收到信號，就發信號給冗余主機，

引用

引用第4樓tingfenghu于2021-03-03 18:21發表的  :

看門狗，獨立一個芯片，
如果看門狗沒有收到信號，就發信號給冗余主機，

這只能簡單檢測PLC有沒有死機，好的PLC是不是能實時自檢

簡單便宜的方案，只能算是冷備。
主PLC 程序一直驅動Y0輸出控制繼電器得電。繼電器常閉觸點控制備用PLC.此時，只要主PLC在RUN狀態，Y0始終輸出，導致備用PLC斷電；如果主PLC不在RUN狀態或者斷電，繼電器不吸合，備用PLC得電。
同理，在Y0上再并接三個繼電器。三個串口引出線分別接到三個繼電器觸點再輸出，主PLC三個串口線接常開觸點，備用PLC的接對應常閉，輸出側為繼電器另一端。

三菱的沒弄過，西門子的有400H系列，專門的冗余系統，315或者317的也可以做軟冗余，不過有毫秒級的延時。

引用

引用第6樓楓落云端于2021-03-04 15:00發表的  :
簡單便宜的方案，只能算是冷備。
主PLC 程序一直驅動Y0輸出控制繼電器得電。繼電器常閉觸點控制備用PLC.此時，只要主PLC在RUN狀態，Y0始終輸出，導致備用PLC斷電；如果主PLC不在RUN狀態或者斷電，繼電器不吸合，備用PLC得電。
同理，在Y0上再并接三個繼電器。三個串口引出線分別接到三個繼電器觸點再輸出，主PLC三個串口線接常開觸點，備用PLC的接對應常閉，輸出側為繼電器另一端。

這個只能算是備用PLC，因?yàn)槌绦虿皇峭�步的，原本進行的工藝過程是不是就要重啟了，真正的冗余，時鐘同步、數據同步、也就是備用CPU會按原本的程序繼續執行。

引用

引用第8樓niningtt于2021-03-05 16:41發表的  :

這個只能算是備用PLC，因?yàn)槌绦虿皇峭�步的，原本進行的工藝過程是不是就要重啟了，真正的冗余，時鐘同步、數據同步、也就是備用CPU會按原本的程序繼續執行。

2個PLC可以交換數據啊 不能直接給PLC斷電或者送電 應該是給PLC一個信號 讓備用的PLC禁止輸出 就是不知道用繼電器轉接幾根通訊線行不行
