智能網關IGT-DSER集成了多種PLC的原廠協議，方便實現各種PLC與服務端之間的HTTP協議通訊，通過網關的參數配置軟件綁定JSON文件的字段與PLC寄存器地址，配置URL，選定周期模式或者觸發模式，即可通過POST命令，將JSON文件提交給HTTP的服務端； 如果服務端有返回的JSON，網關進行解析后將數據寫入到PLC，實現PLC與HTTP服務端雙向通訊。 網關模塊詳細資料
周期模式是按設置的周期時間提交POST請求和解析返回的文件；觸發模式可配置一個或多個觸發條件，網關根據觸發條件的數據變化進行JSON文件提交，當觸發條件是BOOL量時，網關在上升沿提交請求，如果是數據地址，則數據變化一次就提交一次請求。

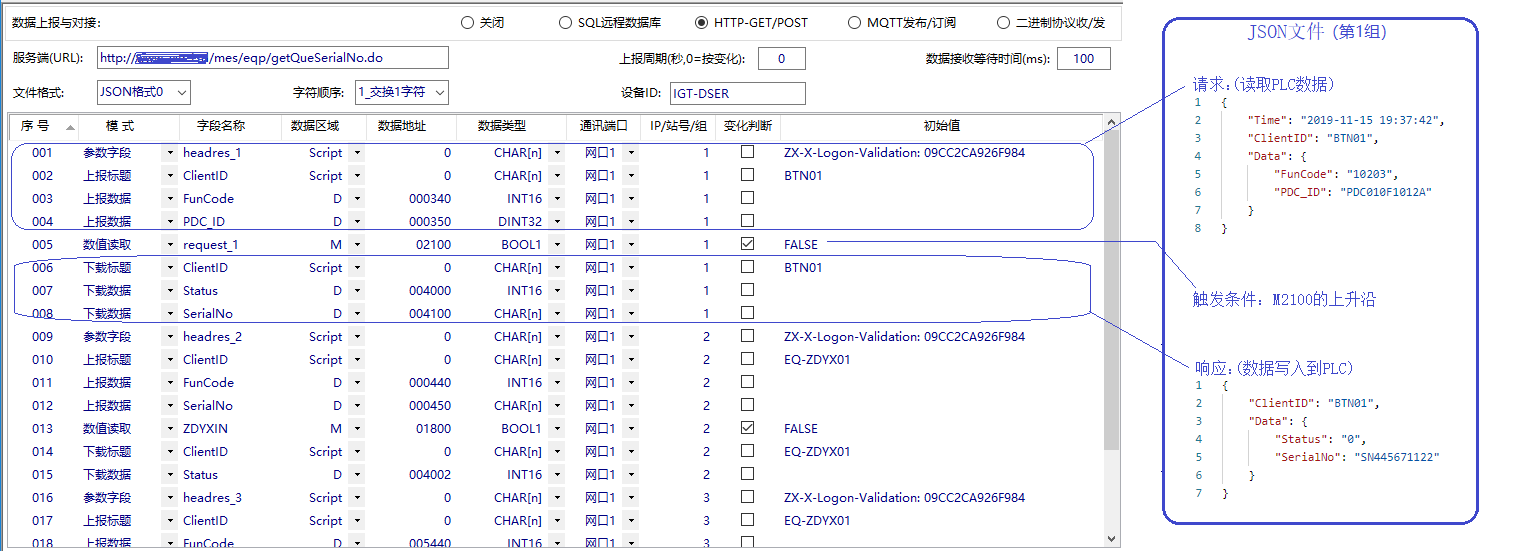

這個案例里是三菱Q系列的PLC，采用觸發模式，分多組提交POST請求，服務端返回的數據需要解析后寫入到PLC寄存器。運行網關的參數配置軟件(在附件中)，按照用戶手冊配置好網關的網絡通訊后，即可進行數據配置測試，配置表與JSON的對應關系如下：

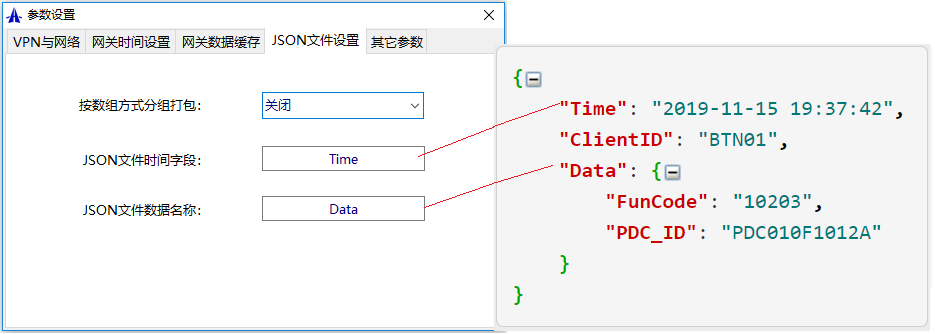

同一個網關可設置不同的組號(上圖中的0,1,2)實現不同的JSON文件在不同的時間發送POST請求，最多可分256組。JSON文件的字段名稱都可以編輯，對應的PLC寄存器地址也可以根據需要修改。數據名稱和時間字段名稱也可以修改，通過'參數'->'其它參數'打開以下窗口：

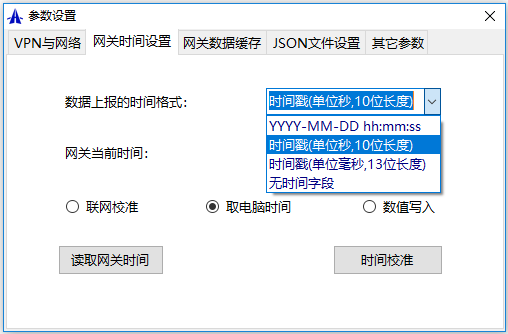

上報到服務端的JSON默認會帶一個上報時間字段，根據上圖可修改字段名稱，同時也可以選擇時間格式，通過'參數'->'校準網關時間'，打開以下窗口：
參數配置完成后下載到網關模塊內('參數'->'參數寫入到網關')，重啟網關('工具'->'重啟網關')模塊后，網關即進入工作狀態。可以通過'參數'->'從網關讀取參數'，網關的工作狀態會顯示在信息欄，如果有異常，可通過'工具'->'網關數據監控'查看異常的數據，找到原因后修改配置參數，重新下載運行。
網關模塊也支持邊緣計算，可以將數據進行預處理后上報和下載，也方便實現各種非標協議的通訊，具體可查看網關的腳本手冊。
同時集成了多種PLC協議，以下是常用的PLC類型：
PLC與SQL數據庫的案例 PLC實現MQTT通訊 ◆ FX: 三菱FX系列PLC ◆ QL: 三菱Q/L系列PL
◆ AS: 三菱A系列PLC ◆ OM: 歐姆龍全系列PLC
◆ S72S: 西門子S7-200/Smart系列PLC ◆ S734: 西門子S7-300/400系列PLC
◆ S71K: 西門子S7-1200/1500系列PLC ◆ MBS: 施耐德等Modbus兼容PLC
◆ DVP: 臺達、信捷PLC ◆ NAIS: 松下全系列PLC
◆ KVS: 基恩士全系列PLC ◆ FTK: 永宏全系列PLC
◆ MSK: LS/LG全系列PLC ◆ KOY: 光洋全系列PLC
◆ ABM: AB MicroLogix系列PLC ◆ ABC: AB Compact/Control系列PLC
相關資料下載：
PLC通訊智能網關.rar (2755 K) 下载次数:46 [ 此帖被吾志所向在2024-01-25 13:39重新編輯 ]
