工控人家園 西門子工控論壇 求助西門子PLC CPU226的電源電路圖

anjw1977

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 68 個
工控威望: 176 點
下載積分: 1076 分
在線時間: 190(小時)
注冊時間: 2010-04-15
最后登錄: 2025-09-04
查看anjw1977的主題 / 回貼

樓主發表于: 2020-12-31 22:23

只看樓主 | 小中大

圖片：

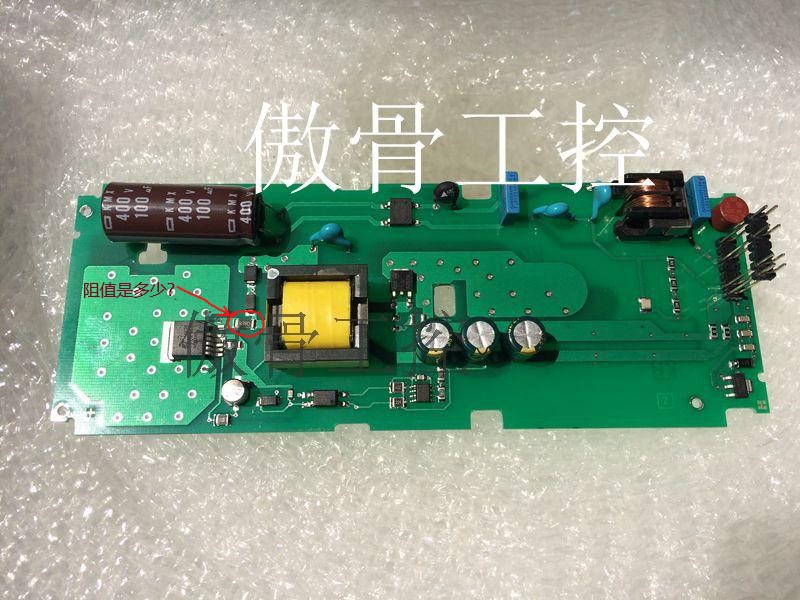

開關電源的一個貼片電阻燒毀，位置在變壓器旁邊，看不出阻值，開關功率管是TOP246R,在TOP246R的第六腳的外接電阻。
看到淘寶,的圖片上是R390，但開關功率管不一樣，麻煩知道的告訴一下這個貼片電阻的阻值，謝謝

honggun

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1702 個
工控威望: 7131 點
下載積分: 41706 分
在線時間: 954(小時)
注冊時間: 2009-11-16
最后登錄: 2025-09-04
查看honggun的主題 / 回貼

1樓發表于: 2020-12-31 23:41

只看該作者 | 小中大

版本號多少？

gmfulei

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 36 個
工控威望: 166 點
下載積分: 119 分
在線時間: 601(小時)
注冊時間: 2013-07-09
最后登錄: 2025-08-18
查看gmfulei的主題 / 回貼

2樓發表于: 2021-01-01 22:09

只看該作者 | 小中大

0.39歐姆

拂云客

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 389 個
工控威望: 1049 點
下載積分: 775 分
在線時間: 80(小時)
注冊時間: 2015-11-16
最后登錄: 2021-02-02
查看拂云客的主題 / 回貼

3樓發表于: 2021-01-02 07:30

只看該作者 | 小中大

路過！

anjw1977

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 68 個
工控威望: 176 點
下載積分: 1076 分
在線時間: 190(小時)
注冊時間: 2010-04-15
最后登錄: 2025-09-04
查看anjw1977的主題 / 回貼

4樓發表于: 2021-01-02 14:59

只看該作者 | 小中大

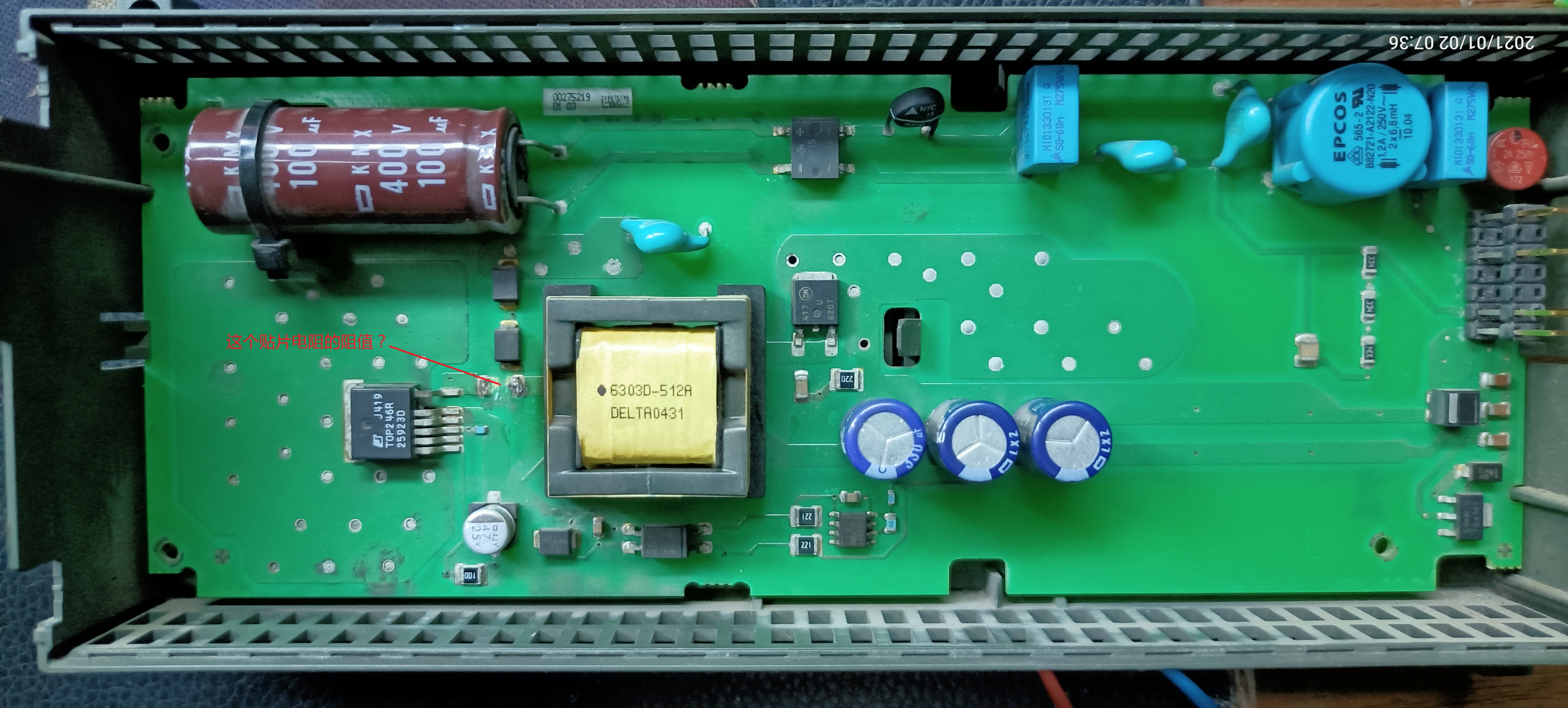

圖片：

引用
引用第1樓honggun于2020-12-31 23:41發表的 :
版本號多少？

216-2BD23-0XB0

貼片電阻是不是R390，R390是0.39Ω嗎？，知道的告訴一下，謝謝

清水樓臺

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 48 個
工控威望: 208 點
下載積分: 819 分
在線時間: 30(小時)
注冊時間: 2008-04-22
最后登錄: 2025-06-11
查看清水樓臺的主題 / 回貼

5樓發表于: 2021-01-03 21:49

只看該作者 | 小中大

R390是位號不是實際阻值！

hefq

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 615 個
工控威望: 811 點
下載積分: 1928 分
在線時間: 1530(小時)
注冊時間: 2008-07-03
最后登錄: 2025-09-02
查看hefq的主題 / 回貼

6樓發表于: 2021-01-04 01:14

只看該作者 | 小中大

R390可以用一垛錫代替

hefq

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 615 個
工控威望: 811 點
下載積分: 1928 分
在線時間: 1530(小時)
注冊時間: 2008-07-03
最后登錄: 2025-09-02
查看hefq的主題 / 回貼

7樓發表于: 2021-01-04 01:20

只看該作者 | 小中大

如果不放心就搞個5.1R 3.9R都可以
實際上直接短接也沒什么問題

anjw1977

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 68 個
工控威望: 176 點
下載積分: 1076 分
在線時間: 190(小時)
注冊時間: 2010-04-15
最后登錄: 2025-09-04
查看anjw1977的主題 / 回貼

8樓發表于: 2021-01-04 14:55

只看該作者 | 小中大

引用
引用第5樓清水樓臺于2021-01-03 21:49發表的 :
R390是位號不是實際阻值！

R390還真不是位號，是它的阻值。別的板子上標的貼片阻值是R390,就是開關管型號不一樣，所以也在懷疑是不是R390。

13378387400

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 36 個
工控威望: 87 點
下載積分: 415 分
在線時間: 9(小時)
注冊時間: 2021-04-10
最后登錄: 2023-11-22
查看13378387400的主題 / 回貼

9樓發表于: 2021-04-19 09:50

只看該作者 | 小中大

正好我的也燒爆了，究竟是多大的

我是用一個保險管代替的
