工控人家園 綜合討論 麻煩看下三菱3U-1PG與伺服MRJ4-A接線對不對

秋末零九

人生看淡，不服就干

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 284 個
工控威望: 5734 點
下載積分: 209 分
在線時間: 629(小時)
注冊時間: 2019-08-26
最后登錄: 2025-08-28
查看秋末零九的主題 / 回貼

樓主發表于: 2020-12-22 08:42

只看樓主 | 小中大

圖片：

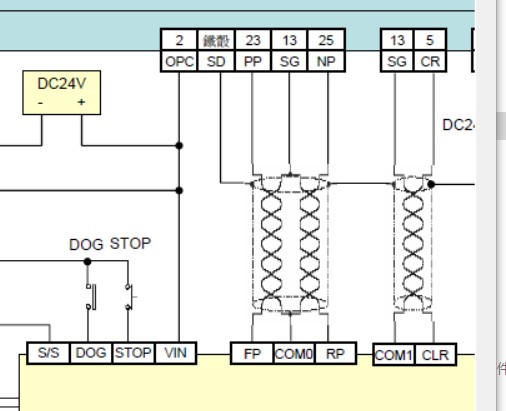

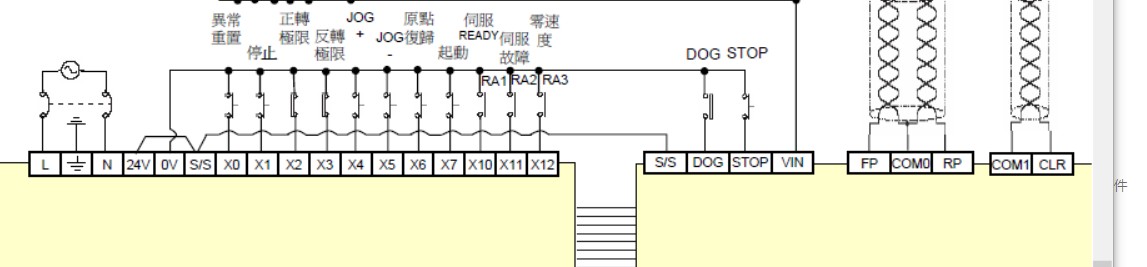

原來是2N-1PG MR-J3現在想換成3U-1PG與伺服MRJ4-A 看下接線對不對

互相學習，共同進步

秋末零九

人生看淡，不服就干

級別: 網絡英雄

發送短信
加為好友

1樓發表于: 2020-12-22 14:02

只看該作者 | 小中大

沒有大佬嗎？

互相學習，共同進步

lin10663

Ivan

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3909 個
工控威望: 4364 點
下載積分: 147044 分
在線時間: 6745(小時)
注冊時間: 2016-10-23
最后登錄: 2025-08-28
查看lin10663的主題 / 回貼

2樓發表于: 2020-12-22 14:15

只看該作者 | 小中大

伺服MRJ4-A ~~
MRJ3-100A
那個

努力~學習
QQ:1796367739 VX:IVAN10663

秋末零九

人生看淡，不服就干

級別: 網絡英雄

發送短信
加為好友

3樓發表于: 2020-12-22 15:24

只看該作者 | 小中大

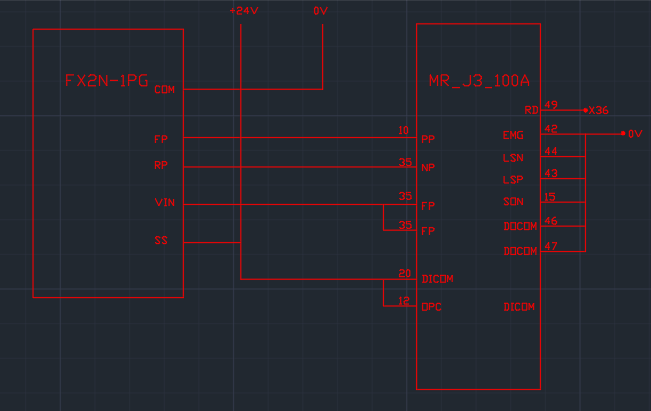

現在想換成3U-1PG mR-J4-100A還是這樣接線，對不對？

引用
引用第2樓lin10663于2020-12-22 14:15發表的  :
伺服MRJ4-A ~~
       MRJ3-100A
那個

互相學習，共同進步

lin10663

Ivan

級別: VIP會員

發送短信
加為好友
QQ聯系

4樓發表于: 2020-12-22 16:23

只看該作者 | 小中大

接對但還有encoder
及所有發送比例問題

努力~學習
QQ:1796367739 VX:IVAN10663

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5297 個
工控威望: 7523 點
下載積分: 161840 分
在線時間: 3242(小時)
注冊時間: 2007-11-21
最后登錄: 2025-08-28
查看sjm213的主題 / 回貼

5樓發表于: 2020-12-22 18:35

只看該作者 | 小中大

1PG的VIN接24V，圖上連到伺服的兩個端子標錯了，疑似PG/NG，這兩個不接。
