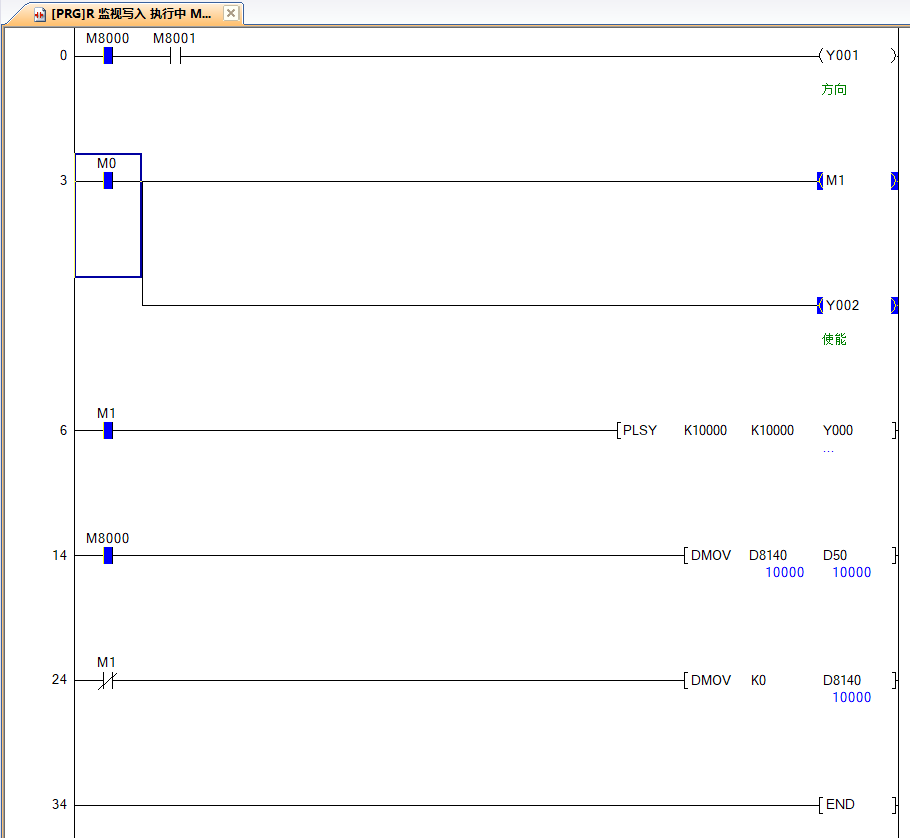

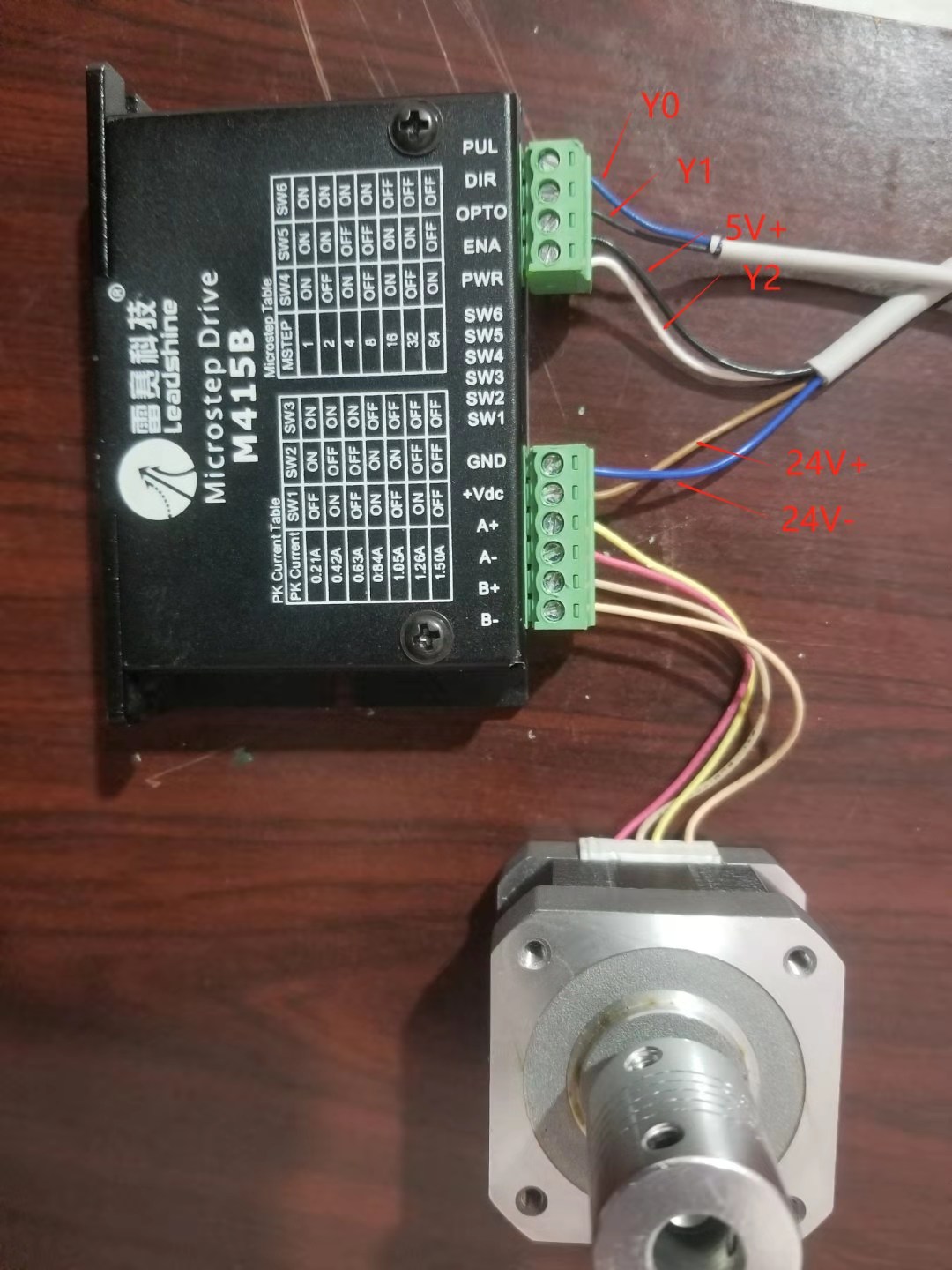

我給指令電機不轉沒有反應，監視是有脈沖的，這是我的接線有問題還是程序有問題，在下新手剛學習，還希望各位大佬多多指教，這是為什么呢？

ENA應該是高電位使能，可以不接線，5V電源的0V要接對。

電機的AB接線是否正確，也就是兩兩一組？使能應該不需要的……脈沖和方向的電壓是否加電阻（24V需要加）

引用

引用第1樓andongfang于2020-12-17 08:44發表的  :
ENA應該是高電位使能，可以不接線，5V電源的0V要接對。

我用的是24V電源，OPTO我是串聯2.2KΩ的電阻，脈沖和方向沒有串電阻，因為我COM端接電源0V，這樣接應該沒問題吧

引用

引用第2樓夢雨天涯于2020-12-17 09:07發表的  :
電機的AB接線是否正確，也就是兩兩一組？使能應該不需要的……脈沖和方向的電壓是否加電阻（24V需要加）

我用的是24V電源，OPTO我是串聯2.2KΩ的電阻，脈沖和方向沒有串電阻，因為我COM端接電源0V，這樣接應該沒問題吧
AB線說實話我也不確定，沒有標識了

PLC型號發一個看看

引用

引用第5樓早上帥醒于2020-12-17 13:31發表的  :
PLC型號發一個看看

三菱FX3U

電機你可以用萬用表歐姆檔測量，正常是A+,A-有阻值，B+,B-阻值，兩組繞組間不通

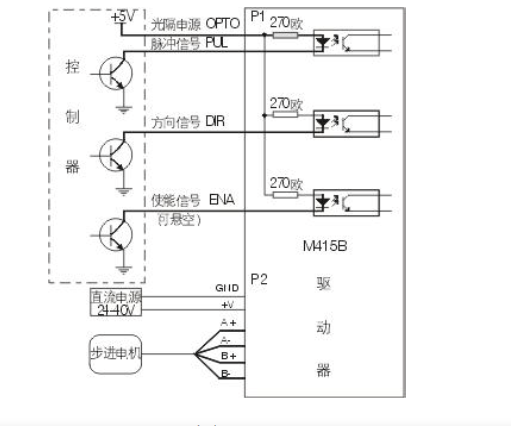

你參考一下

，，，，，，

ena不接
電機繞組多半都是接錯了

一般電機繞組線位置分配是   A+  A-  B-  B+    兩邊是正  中間是負

Y2使能不能輸出，電機是兩組線圈用萬用表測量，一組接A+A-,一組接B+B-，不用分那根線是A+或者A-，B+或者B-；OPTO接5v+，或者24V+（但是要接在Y0Y1線上串2K電阻），PLC輸出COM接5V-（或者24V-），Y0接PUL，Y1接DIR
