工控人家園 歐姆龍工控論壇 SysmacStudio伺服軸參數

一路向前hg

相互學習，共同進步！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 229 個
工控威望: 303 點
下載積分: 917 分
在線時間: 145(小時)
注冊時間: 2019-12-07
最后登錄: 2025-08-28
查看一路向前hg的主題 / 回貼

樓主發表于: 2020-11-07 15:04

只看樓主 | 小中大

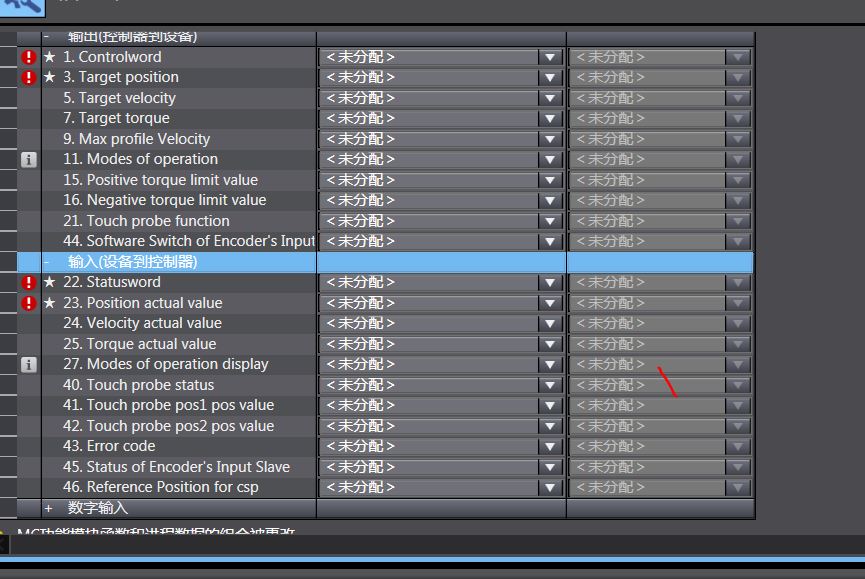

圖片：

請教些各位大師，伺服軸基本設置里的詳細設置，這個映射地址該怎么設置，當前位置，速度，設定位置速度等等，歐姆龍官網有相關的學習資料嗎，請大師介紹一下，感激不盡！

斗志不能低

一路向前hg

相互學習，共同進步！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 229 個
工控威望: 303 點
下載積分: 917 分
在線時間: 145(小時)
注冊時間: 2019-12-07
最后登錄: 2025-08-28
查看一路向前hg的主題 / 回貼

1樓發表于: 2020-11-07 16:34

只看該作者 | 小中大

勤勞的我自己來頂頂別沉了啊。。

本帖最近評分記錄：

下載積分:+1(hughfish) 感謝分享！

斗志不能低

zilin188

我在北京，老家張家口

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 173 個
工控威望: 223 點
下載積分: 950 分
在線時間: 298(小時)
注冊時間: 2019-08-13
最后登錄: 2025-07-24
查看zilin188的主題 / 回貼

2樓發表于: 2020-11-07 20:02

只看該作者 | 小中大

我也不會

等待大師來指點迷津

李相伯

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 187 個
工控威望: 1944 點
下載積分: 602 分
在線時間: 184(小時)
注冊時間: 2019-09-17
最后登錄: 2024-06-23
查看李相伯的主題 / 回貼

3樓發表于: 2020-11-08 20:59

只看該作者 | 小中大

看到你這個界面猜測你是不是用的第三方servo 第三方需要自己配置狀態字控制字

李相伯

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 187 個
工控威望: 1944 點
下載積分: 602 分
在線時間: 184(小時)
注冊時間: 2019-09-17
最后登錄: 2024-06-23
查看李相伯的主題 / 回貼

4樓發表于: 2020-11-08 21:01

只看該作者 | 小中大

進入EtherCAT節點在主設備中單機你要配置的伺服在右邊出現PDO映射下面有一個編輯PDO映射設置
里面就可以自由設定了你可以試試

一路向前hg

相互學習，共同進步！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 229 個
工控威望: 303 點
下載積分: 917 分
在線時間: 145(小時)
注冊時間: 2019-12-07
最后登錄: 2025-08-28
查看一路向前hg的主題 / 回貼

5樓發表于: 2020-11-09 11:24

只看該作者 | 小中大

引用
引用第4樓李相伯于2020-11-08 21:01發表的  :
進入EtherCAT節點  在主設備中單機你要配置的伺服在右邊出現PDO映射  下面有一個編輯PDO映射設置
里面就可以自由設定了  你可以試試

是的，用的松下、匯川等等支持EtherCAT的伺服，想知道這里面各個映射的作用，哪些是必要配置，哪些又可以忽略，還望各位師傅多多賜教，小弟萬分感謝！

斗志不能低

leadchina111

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 140 個
工控威望: 241 點
下載積分: 881 分
在線時間: 101(小時)
注冊時間: 2016-03-24
最后登錄: 2025-06-24
查看leadchina111的主題 / 回貼

6樓發表于: 2020-11-09 16:02

只看該作者 | 小中大

打星星的就是必要的.....

leadchina111

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 140 個
工控威望: 241 點
下載積分: 881 分
在線時間: 101(小時)
注冊時間: 2016-03-24
最后登錄: 2025-06-24
查看leadchina111的主題 / 回貼

7樓發表于: 2020-11-09 16:04

只看該作者 | 小中大

打星的是必要的，其余的我建議PDO都映射過來，雖然不會經常用到，對于新手來說建議你這樣做

caiyouyuan

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 25 個
工控威望: 91 點
下載積分: 3594 分
在線時間: 80(小時)
注冊時間: 2019-12-18
最后登錄: 2025-08-23
查看caiyouyuan的主題 / 回貼

8樓發表于: 2020-11-09 18:39

只看該作者 | 小中大

打五角星的是必須要配置的，如果有原點限位什么的就需要在數字輸入里面配置了

顧忌唉

懂部分六軸機械手。互相學習互相進步

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 89 點
下載積分: 483 分
在線時間: 11(小時)
注冊時間: 2019-03-01
最后登錄: 2025-06-19
查看顧忌唉的主題 / 回貼

9樓發表于: 2020-11-10 15:05

只看該作者 | 小中大

這是基本的映射此圖是松下的

懂部分六軸機械手，想學習更多
希望能解釋更多志同道合的朋友，互幫互助

寧靜而志遠94

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 54 個
工控威望: 126 點
下載積分: 329 分
在線時間: 79(小時)
注冊時間: 2020-01-28
最后登錄: 2025-08-08
查看寧靜而志遠94的主題 / 回貼

10樓發表于: 2020-11-19 14:21

只看該作者 | 小中大

變量該怎么對應映射

一路向前hg

相互學習，共同進步！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 229 個
工控威望: 303 點
下載積分: 917 分
在線時間: 145(小時)
注冊時間: 2019-12-07
最后登錄: 2025-08-28
查看一路向前hg的主題 / 回貼

11樓發表于: 2020-11-19 15:33

只看該作者 | 小中大

就是不知道每個映射的用處。。。

[ 此帖被一路向前hg在2020-11-24 09:14重新編輯 ]
