請教各位大神，怎么把負載的電流顯示到觸摸屏中，用什么模塊，

例：100KW的設備，就有100個負載，每一個負載的電流怎么檢測，然后傳到觸摸屏中

或者有沒有什么模塊可以單個采集，然后匯總，最后通過plc讀取，最后傳到觸摸屏中顯示

goldage

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2014 個
工控威望: 2179 點
下載積分: 7487 分
在線時間: 560(小時)
注冊時間: 2016-06-19
最后登錄: 2025-08-24
查看goldage的主題 / 回貼

1樓發表于: 2020-09-09 22:00

只看該作者 | 小中大

檢測100個負載，模塊配置和數據處理，硬件成本會很高哦，你做的什么設備啊，真有必要這樣檢測？

樓主留言：

工業微波干燥，如果每一套微波源都有電流在屏上顯示，會很直觀地看到微波源的工作狀態，也便于維修更換，現在就是想找便宜的還能通信的電流檢測模塊

和諧共贏

努力學習，做好工控

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1997 個
工控威望: 7822 點
下載積分: 71374 分
在線時間: 760(小時)
注冊時間: 2008-01-07
最后登錄: 2025-08-25
查看和諧共贏的主題 / 回貼

2樓發表于: 2020-09-10 08:38

只看該作者 | 小中大

帶有通訊遠程模塊比較好點，個人認為

樓主留言：

感謝

iftengfree

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 91 個
工控威望: 186 點
下載積分: 860 分
在線時間: 39(小時)
注冊時間: 2016-09-18
最后登錄: 2025-08-14
查看iftengfree的主題 / 回貼

3樓發表于: 2020-09-10 18:14

只看該作者 | 小中大

不會很便宜，檢測電流的帶485通訊的表也要100左右一個了，不如用4路的plc模塊，但是100路，，，好像沒得選啊

樓主留言：

還有300千瓦的，哎

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2867 個
工控威望: 3639 點
下載積分: 3562 分
在線時間: 3830(小時)
注冊時間: 2007-11-04
最后登錄: 2025-08-25
查看tingfenghu的主題 / 回貼

4樓發表于: 2020-09-10 19:46

只看該作者 | 小中大

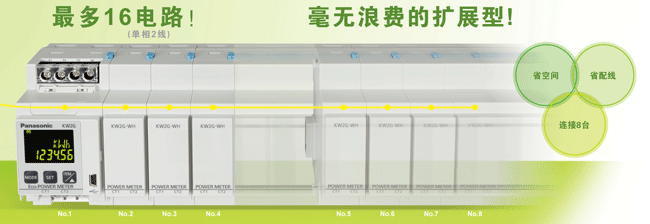

不在乎成本的話，松下AKW系列電力監控儀表，
KW2G,。一個主機可以帶16路，監控每路線的電流，支持485通訊，好像已經停產，應該有新型號替代。

樓主留言：

好的我查一下，謝謝

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

cythyx

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 451 個
工控威望: 527 點
下載積分: 1634 分
在線時間: 107(小時)
注冊時間: 2019-06-27
最后登錄: 2025-05-14
查看cythyx的主題 / 回貼

5樓發表于: 2020-09-12 17:31

只看該作者 | 小中大

16/32路的電流輸入485通訊的多加幾個就好了。

樓主留言：

這樣好啊，是什么樣子的，大哥你有鏈接嗎，感謝感謝
